Tegangan Sedheng SF6 Kanthi Terisolasi Ring Listrik Unit Utama Kompak Switchgear

Tegangan Sedheng SF6 Iki Terisolasi Lengkap Cincin Listrik Unit Utama Kompak Switchgear minangka produk unggulan Lugao. Nampilake desain tanpa pangopènan sing disegel kanthi lengkap, bisa nyedhiyakake distribusi daya kanggo jaringan listrik 12kV, 24kV, lan 36kV ing saindenging jagad. Unit utama ring iki uga tundhuk karo sertifikasi internasional kayata CE, ISO, lan IEC. Minangka supplier switchgear listrik profesional, switchgear terisolasi SF6 Lugao ngisolasi kabeh komponen voltase dhuwur saka lingkungan njaba. Struktur sing ditutupi logam njamin operasi sing aman ing kahanan sing paling nuntut, saka gardu lemah nganti fasilitas pesisir.

Parameter teknis utama

Diagram Skema Tipikal:

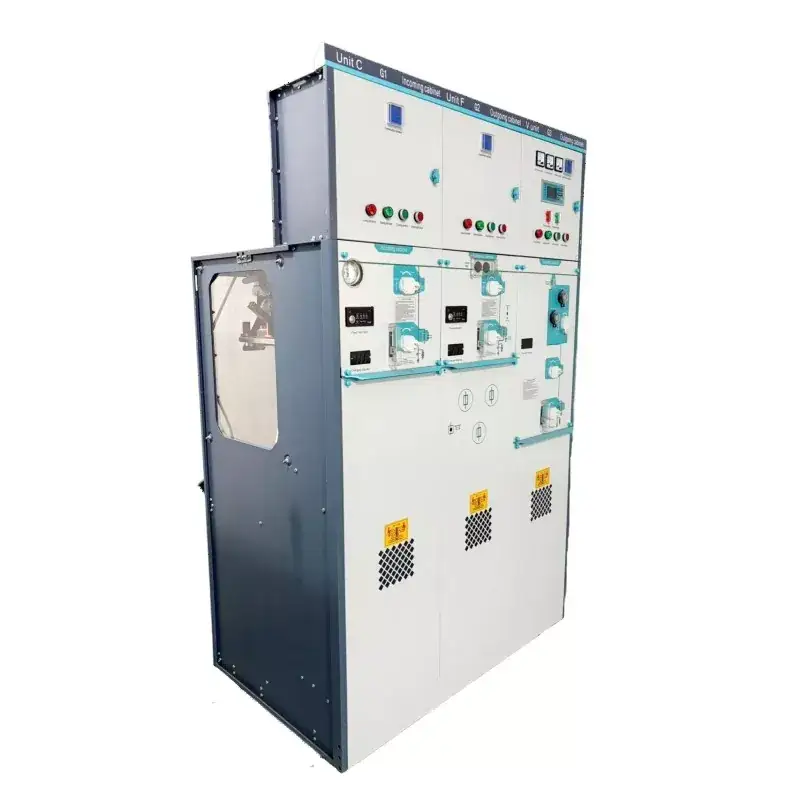

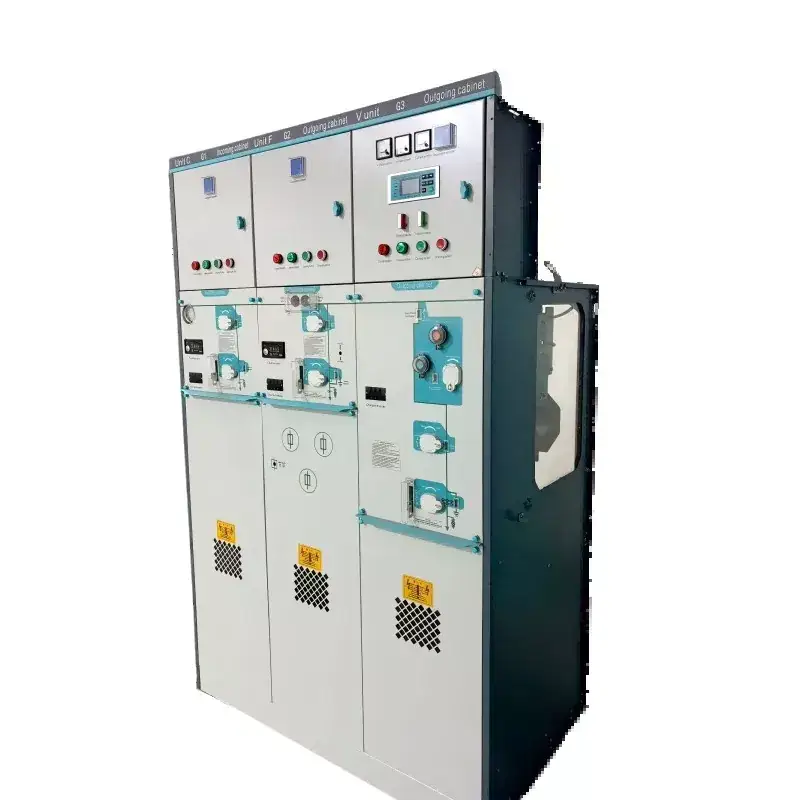

Detail produk:

Apa ndadekake unit utama ring iki unik?

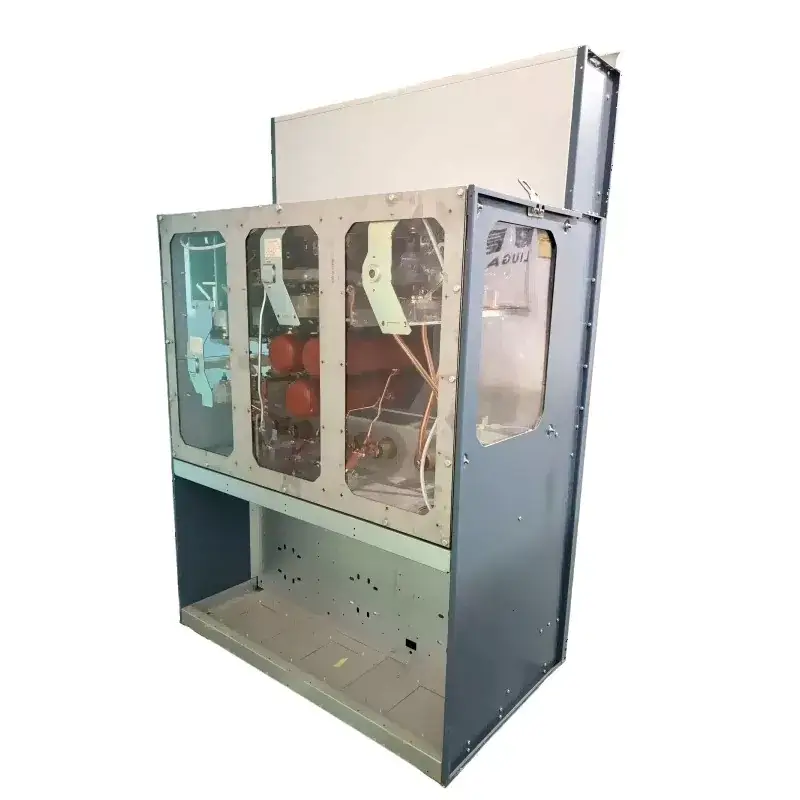

1. Bener Full Insulation Design

Ora kaya switchgear terisolasi udara tradisional, Lugao's Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear diprodhuksi nggunakake teknologi las laser ing tangki stainless steel sing disegel kanthi lengkap. Kabeh komponen urip-kalebu ngalih mbukak, pemutus sirkuit vakum, ngalih grounding, lan busbars utama-segel rampung karo gas SF6. Switchgear terisolasi gas iki nduweni rating proteksi sing dhuwur, kanthi tahan kanggo lingkungan sing atos kayata kelembapan lan kondensasi, bledug, lan polutan udara.

2. Desain Kompak, Ukuran Cilik lan Kepileh: switchgear kompak iki Ngartekno nyuda papan lantai. Desain modular ngidini macem-macem opsi konfigurasi nalika njaga jejak cilik, saengga cocog kanggo jaringan distribusi daya ing lemah, gardu kompak, lan fasilitas industri sing ora ana ruang.

3. Operasi Bebas Pangopènan: Switchgear sing disegel kanthi lengkap ngilangake kabutuhan pangopènan rutin komponen voltase dhuwur. Mulane, switchgear terisolasi SF6 iki ora mbutuhake replenishment gas sajrone umur desain 30 taun.

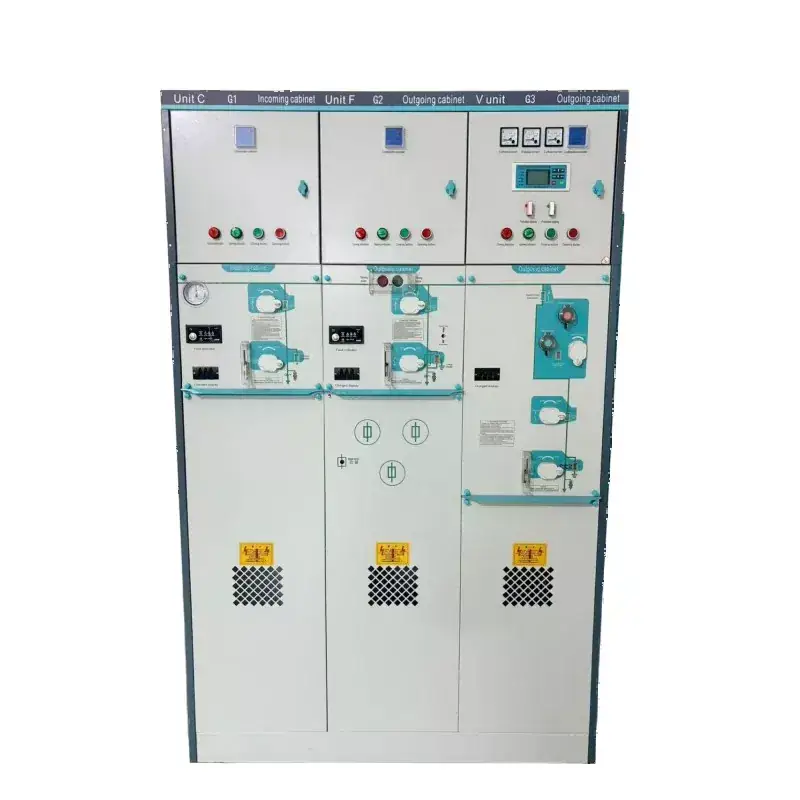

Konfigurasi sing kasedhiya

Tegangan Sedheng SF6 Unit Utama Dering Listrik Terisolasi Kanthi Tegangan Sedheng Kompak Switchgear nampung sawetara modul fungsional kanggo ngatasi macem-macem syarat aplikasi, ngidini konfigurasi fleksibel adhedhasar kabutuhan pelanggan tartamtu:

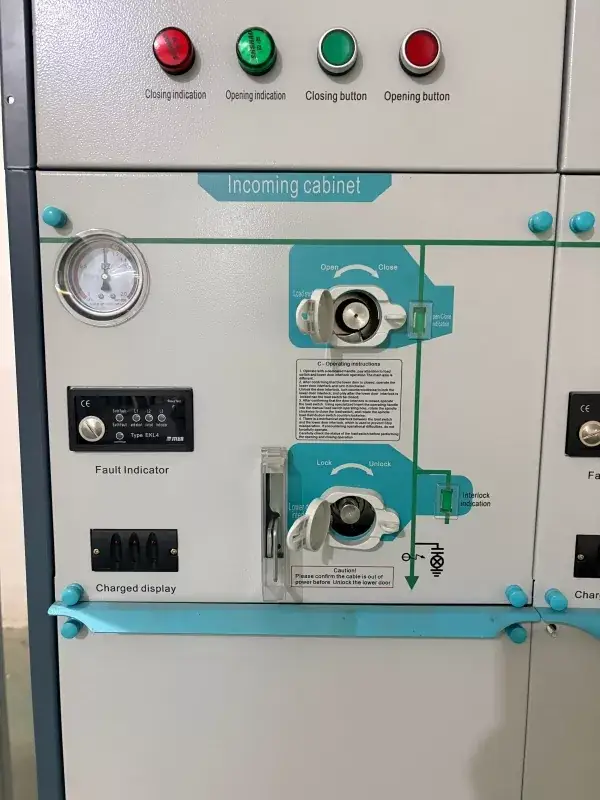

1.  Modul C – Unit Ngalih Muat

   Fitur saklar beban telung posisi (make-break-earth)

   Dirancang kanggo proteksi trafo lan operasi ngoper kabel

   Posisi break katon liwat jendhela observasi terpadu

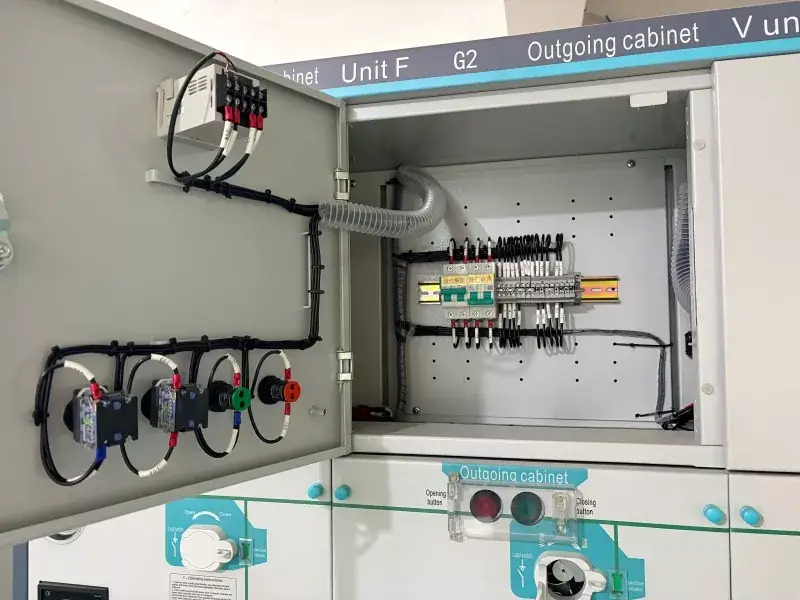

2. Modul F - Unit Kombinasi LBS-Fuse

   Nggabungake switch beban kanthi proteksi adhedhasar sekring

   Nyedhiyakake fungsi tripping telung fase liwat mekanisme pin pemicu

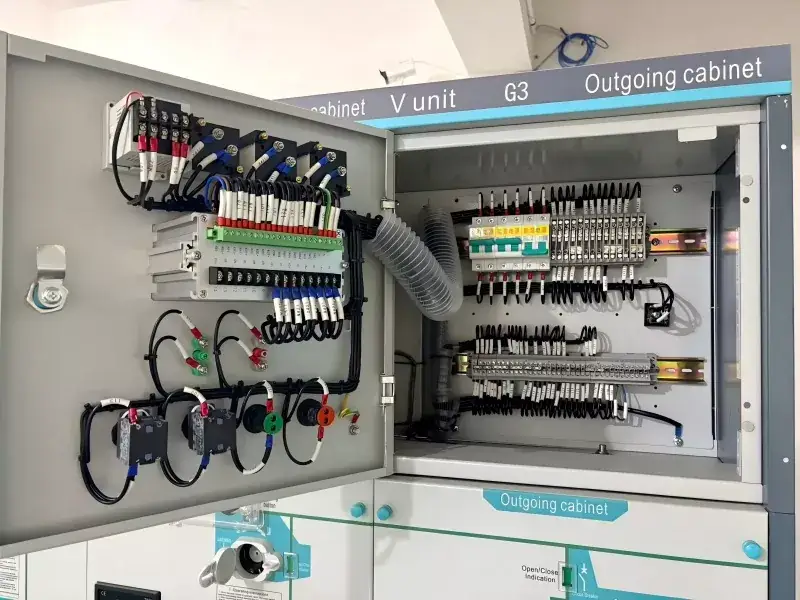

3. Modul V - Unit Pemutus Sirkuit Vakum

   Nganggo pemutus sirkuit vakum kanggo nglindhungi kabel lan trafo

   Cocog kanggo aplikasi sing mbutuhake operasi ngoper sing kerep

   Ndhukung relay proteksi terpadu opsional

4. Modul D - Sambungan Kabel Langsung

   Nyedhiyakake sambungan kabel langsung tanpa piranti ngoper

   Ditujukake kanggo feeder non-ngalih utawa aplikasi busbar riser

5. Modul M - Unit Pangukuran

   Dilengkapi trafo voltase lan arus kanggo tujuan pangukuran

Kalebu terminal test lan antarmuka kanggo instrumentasi soyo tambah

Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa unit utama ring?

Wangsulan 1: Tegangan Sedheng SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear minangka switchgear terisolasi gas kompak sing cocog kanggo distribusi daya 12kV, 24kV, lan 36kV. Unit utama ring nggunakake tank baja tahan karat sing disegel kanthi gas SF6, sing ngisolasi kabeh komponen voltase dhuwur, kalebu saklar beban lan pemutus sirkuit vakum.

Pitakonan 2: Apa konfigurasi kasedhiya kanggo unit utama ring iki?

Wangsulan 2: Switchgear kompak iki nawakake konfigurasi modular:

Modul C: Unit ngalih beban kanggo kabel lan trafo ngoper

Modul F: Load switch-fuse kombinasi kanggo pangayoman trafo

Modul V: Pemutus sirkuit vakum kanggo operasi sing kerep

Modul D: Sambungan kabel langsung kanggo feeders non-ngalih

Modul M: Unit pangukuran kanthi trafo voltase lan arus

Pitakonan 3: Apa unit utama ring iki bisa ditambahi ing mangsa ngarep?

Jawaban 3: Ya, modul unit utama ring tambahan bisa disambungake nggunakake konektor busbar terisolasi gas.

Pitakonan 4: Apa fitur safety kalebu?

Jawaban 4: Interlocks mekanik, Klasifikasi busur internal, Pressure release, Grounding switch.

Pitakonan 5: Apa wektu pangiriman?

Jawaban 5: Konfigurasi standar ana ing saham; model selaras njupuk kira-kira 20 dina. Kanggo kabutuhan urgent, please takon
