RUM Indoor High Voltage SF6 Gas Insulated Switchgear

The RUM Indoor High Voltage SF6 Gas Insulated Switchgear diprodhuksi dening Liugao.The HXGN17-12 (F) cubicle (jinis tetep) bolak-balik-saiki logam-tertutup unit utama ring, salajengipun diarani minangka unit utama ring, stands minangka nglereni-pinggiran. produk voltase dhuwur (HV). Dirancang lan dikembangake kanthi mandiri dening perusahaan kita, unit inovatif iki kanthi lancar nggabungake teknologi canggih ing jaban rangkah karo syarat daya khusus negara kita, menehi tandha solusi HV generasi anyar. Trust Liugao kanggo mikir maju lan negara. -solusi seni ing dunyo switchgear voltase kurang.

Kirim Pitakonan

Deskripsi Produk

Liugao, pemasok switchgear voltase dhuwur sing trailblazing, RUM Indoor High Voltage SF6 Gas Insulated Switchgear-unit utama cincin tertutup logam, sing dikenal minangka unit utama ring - perwujudan saka solusi voltase dhuwur (HV) canggih. . Dirancang lan dikembangake kanthi mandiri dening perusahaan kita, kanthi lancar nggabungake teknologi luar negeri sing maju kanthi syarat daya khusus negara kita, menehi tandha solusi HV generasi anyar. Dicocogake kanggo sistem distribusi telung fase sing beroperasi ing 50Hz lan voltase voltase 10kV, aplikasi kasebut kalebu macem-macem, nyukupi kabutuhan panampa lan distribusi energi listrik ing pabrik, tambang, distrik omah, bangunan dhuwur, sekolah, taman, lan liya-liyane. . Cukup Versatile kanggo Applied kanggo sumber daya jaringan ring lan skenario sumber daya terminal, Liugao mranata pathokan kanggo kaunggulan ing switchgear voltase dhuwur.

Kabeh komponen internal minangka produk canggih nasional, kanthi kinerja sing apik lan tundhuk karo standar sing cocog. Unit kasebut ditondoi kanthi ukuran sing kompak, bobot entheng, operasi sing gampang, syarat pasukan operasi sing sithik, operasi sing aman, pangopènan sing trep, kualitas sing dipercaya, ruang lantai minimal, pilihan instalasi sing bisa dipasang ing tembok, lan bebas saka bebaya geni utawa bledosan. Liwat analisis data lan penilaian ahli, paramèter teknis produk kita wis entuk tingkat majeng internasional ing antarane produk sing padha.

RUM Indoor High Voltage SF6 Gas Insulated Switchgear Operating Environment

1.Suhu sekitar: -40ºC~+45ºC;

2. Kelembapan relatif: saben dina tegese ora luwih saka 95%, saben wulan tegese ora luwih saka 90%;

3. Altitude: ora ngluwihi 4000m;

4. Situs instalasi kudu bebas saka geni, bebaya mbledhos, polusi serius, karat kimia utawa getaran abot.

RUM Indoor High Voltage SF6 Gas Insulated Switchgear Karakteristik

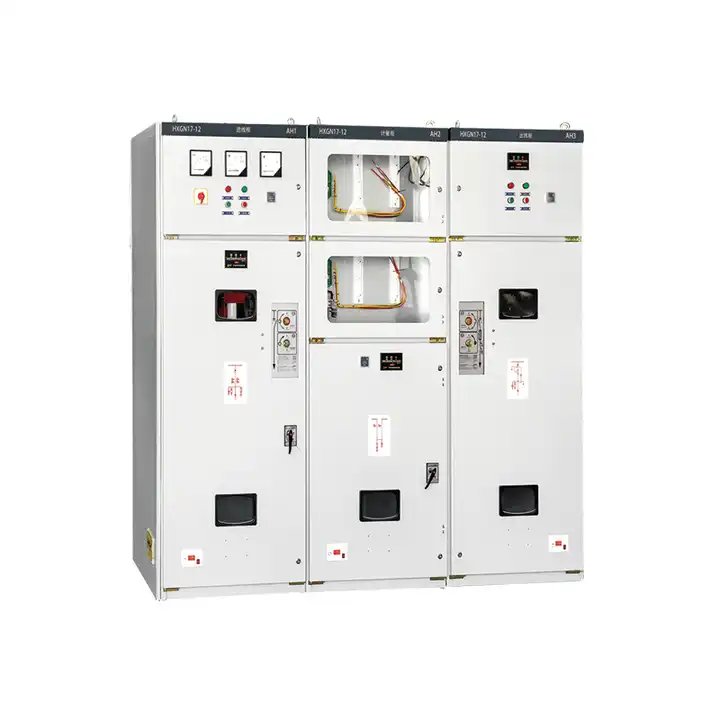

Switchgear sing ditutupi logam tetep jinis kothak seri HXGN17 nuduhake kemajuan sing signifikan ing sistem distribusi daya voltase dhuwur. Wis rampung didesain ulang kanthi fokus kanggo ningkatake tingkat insulasi lan proteksi dibandhingake karo switchgear gerobak tradisional lan switchgear tipe GG-1 (A) F. Dandan sing penting kalebu nggayuh tingkat insulasi lan proteksi sing luwih dhuwur tanpa nggunakake struktur interphase, clapboards relatif, utawa gas insulasi ing komponen internal. Sirkuit sekunder wis disederhanakake, ngilangi kabutuhan plug sekunder.

Dirancang kanggo aplikasi ing sistem distribusi daya listrik 7.240.5kV, switchgear iki nduweni peran wigati ing panriman lan distribusi peralatan daya voltase dhuwur. Nekanake safety, tundhuk karo syarat "lima pencegahan" lan tundhuk karo standar IEC298 kanggo "340.5kV AC logam saklar tertutup." Kajaba iku, selaras karo pathokan sing diakoni sacara internasional kayata IEC62271-200 lan IEC62271-100, njamin linuwih lan ketaatan marang standar global.

RUM Indoor High Voltage SF6 Gas Insulated Switchgear Spesifikasi

jeneng	Unit	HXGN15-11(F)		HXGN15-11(F,R)

Tegangan Rated	kV		11

Rated Saiki	A	630		630

Frekuensi Rated	Hz		50

1min Daya Frekuensi tahan voltase	kV		42

Lightning Impulse tahan voltase	kV		75

Rated puncak tahan saiki	kA	50

Dirating wektu cendhak tahan saiki	kA	20

Ora ana kapasitas mecah trafo beban	KVA		1250

Arus pemutus ring tutup	A

Tahan sirkuit utama	µΩ		≤80	≤80

Transfer saiki	A			1700

Rated short circuit breaking saiki	kA			31.5

Rated short circuit nggawe saiki	kA	50		500

derajat pangayoman			IP3X
