13.8KV MV HV Air Insulated Switchgear

LiuGao minangka produsen Switchgear Terisolasi Udara 13.8KV MV HV khusus, nampilake switchgear AC Tegangan Sedheng XGN66-12. Dirancang khusus kanggo sistem AC 50/60Hz 3.6kV-35kV telung fase, switchgear tertutup logam jinis tetep iki nggampangake resepsi lan distribusi energi listrik sing efisien. Dipercaya LiuGao kanggo solusi sing dipercaya lan canggih ing switchgear voltase dhuwur, njamin kinerja optimal ing sawetara aplikasi voltase.

Kirim Pitakonan

Deskripsi Produk

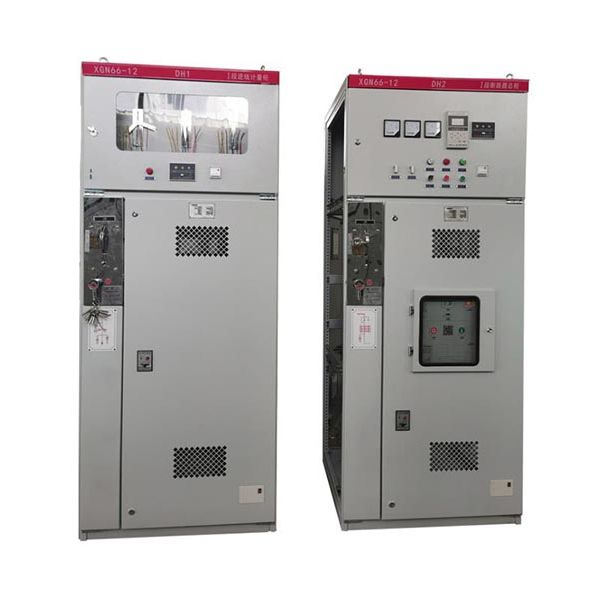

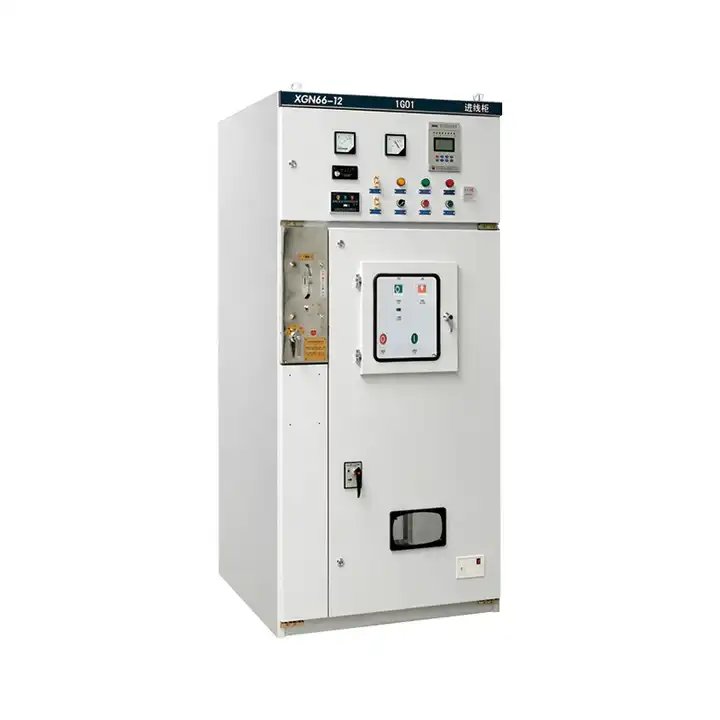

Liugao kanthi bangga dadi pemasok switchgear voltase dhuwur, ngenalake switchgear tertutup jinis tetep XGN66-12 minangka lambang teknologi canggih. Komitmen kita kanggo keunggulan dibayangke ing switchgear canggih iki, dirancang kanggo nyukupi standar linuwih lan kinerja sing paling dhuwur ing aplikasi voltase dhuwur. Dipercaya Liugao kanggo solusi inovatif sing nyetel pathokan ing dunyo switchgear voltase dhuwur. Produk listrik voltase dhuwur generasi anyar iki selaras karo standar nasional, kalebu GB3906 lan DLT404 Departemen Listrik, nalika uga nyukupi standar internasional sing ketat IEC62271 kanggo peralatan switchgear lan kontrol sing ditutupi logam AC wiwit saka 1KV nganti 52KV.

Switchgear iki nyetel standar anyar kanthi desain kompak, mung njupuk 50% saka spasi dibandhingake switchgear konvensional. Pemutus sirkuit, komponen utama, nduweni keandalan lan kinerja sing luar biasa, kanthi mekanisme interlocking "lima anti" sing dikenal kanthi linuwih lan kesederhanaan.

Dirancang kanggo panggunaan njero ruangan ing segmen bus tunggal 3.6kV, 7.2kV, lan 12kV telung fase AC 50Hz, switchgear iki nggampangake panriman lan distribusi energi listrik sing lancar. Kapabilitas multifungsi, nyakup kontrol sirkuit, proteksi, lan ngawasi, ndadekake serbaguna kanggo penyebaran ing macem-macem setelan kayata pembangkit listrik, gardu induk, perusahaan industri lan pertambangan, bangunan dhuwur, lan malah ing lemari jaringan cincin kanthi unit utama ring.

Komitmen kanggo netepi standar nasional lan internasional nandheske dedikasi Liugao kanggo nyedhiyakake solusi sing dipercaya, berkinerja tinggi, lan teknologi canggih ing bidang switchgear tegangan dhuwur.

13.8KV MV HV Air Insulated Switchgear Lingkungan Operasi

1. Gunakake suhu maksimum ora ngluwihi 40 derajat, minimal Ora luwih saka -25 derajat

2. Kelembapan relatif: rata-rata saben dina ora luwih saka 95%, rata-rata saben wulan ora luwih saka 90% saka dhuwure ora ngluwihi 1000m (liwat wektu bisa takon pabrikan)

3. Ora ana geni, bledosan, polusi abot, karat kimia lan situs Shock abot.

13.8KV MV HV Air Insulated Switchgear Karakteristik

Kubikel, struktur sing dirakit tanpa welding, nuduhake kekuatan mekanik sing dhuwur lan tampilan artistik, dadi solusi sing cocog kanggo switchgear tegangan dhuwur.

Sisih ndhuwur mburi wis darmabakti kanggo GN30-12 Rotary saklar pedhot, nalika sisih ngisor accommodates GN19-12C saklar pedhot. Piranti interlock mekanik, dioperasikake miturut prosedur sing ditemtokake, njamin proteksi safety sing dipercaya kanggo personel lan peralatan ing switchgear voltase dhuwur.

Saklar utama sing digunakake yaiku jinis monoblock, nyedhiyakake pilihan kayata ZN63-12 (VS1-12) lan VD4-12, nambahake fleksibilitas lan fungsionalitas switchgear tegangan dhuwur.

Nggunakake cara ngunci mekanik wajib ing interlocks ing antarane switch utama, disconnectors, lan lawang cubicle, sistem ketemu fungsi interlock 'lima-bukti'. Fitur iki ngidini kanggo kombinasi acak karo unit utama ring, mesthekake keluwesan meningkat lan safety ing operasi saka switchgear voltase dhuwur.

13.8KV MV HV Air Insulated Switchgear Spesifikasi

Parameter teknis utama Switchgear lan model komponen

Ora.	Item	Unit	Parameter teknis
1	Dirating voltase	KV	3.6,7.2,12
2	Dirating frekuensi daya tahan voltase	KV	lemah, padha: 42; patah: 45
3	Rated kilat impuls tahan voltase	KV	lemah, padha: 75; patah: 85
4	Frekuensi tarif	Hz	50
5	Rated saiki	A	6.301.250
6	Rated short circuit breaking current (puncak)	KV	20,25,31.5
7	Rated short circuit nutup arus (puncak)	KV	50,63,80.
8	Arus stabil dinamis (puncak)	KV	50,63,80
9	Arus stabil listrik kilat 4S(RMS)	KV	20,25,31.5
10	Kelas perlindungan	聽	1P2X
11	Ukuran (W Brain D Brain H)	mm	900X1000X2300
12	Bobot	Kg	-600

Parameter teknis utama pemutus sirkuit vakum ZN63-12type

Ora.	Item	Unit	Parameter teknis
1	Dirating voltase	KV	12
2	Rated saiki	A	6.301.250
3	Rated short circuit breaking saiki	KV	20,25,31.5
4	Rated short circuit nutup saiki	THE	50,63,80
5	Dirating short-time tahan saiki (4S nilai efektif)	THE	20.25,31.5
6	Rated peak tahan arus (puncak)	THE	50,63,80
7	urip mekanik	Wektu	10000
8	Dirating short-time breaking saiki breaking times	Wektu	50
9	Rated urutan operasi		o-0.3s-c O-180s-C o
10	Jarak sirah kontak	mm	11±1
11	Stroke kontak kontak	mm	4±0.5
12	Jarak pusat interfase	mm	210
13	Kacepetan mbukak	m/s	1.2±0.2
14	Kacepetan nutup	m/s	0,6±0,2
15	wektu mbukak	ms	≤60
16	wektu nutup	ms	≤75
17	Sinkronisasi bukaan telung fase	ms	≤2
18	Panutup mumbul	ms	≤2
19	Loop resistance	µΩ	≤45
20	Akumulasi kekandelan nyandhang diijini saka sirah kontak	mm	3
