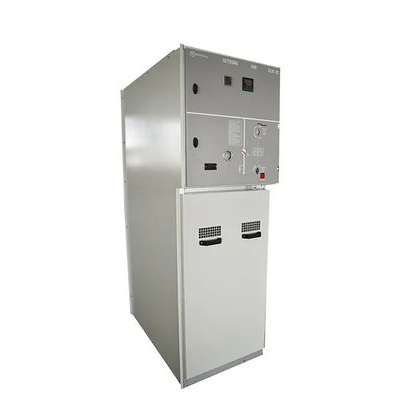

12KV Ring Unit Utama Switchgear Panel

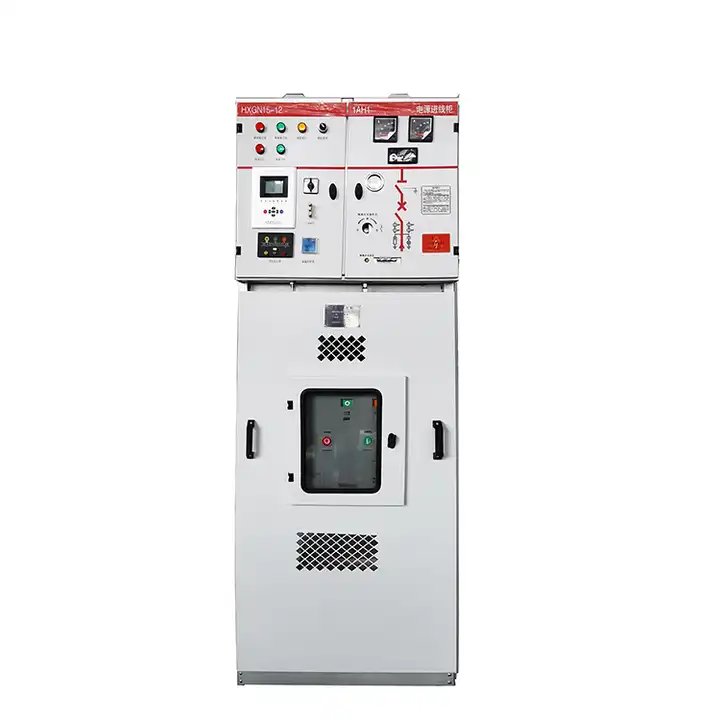

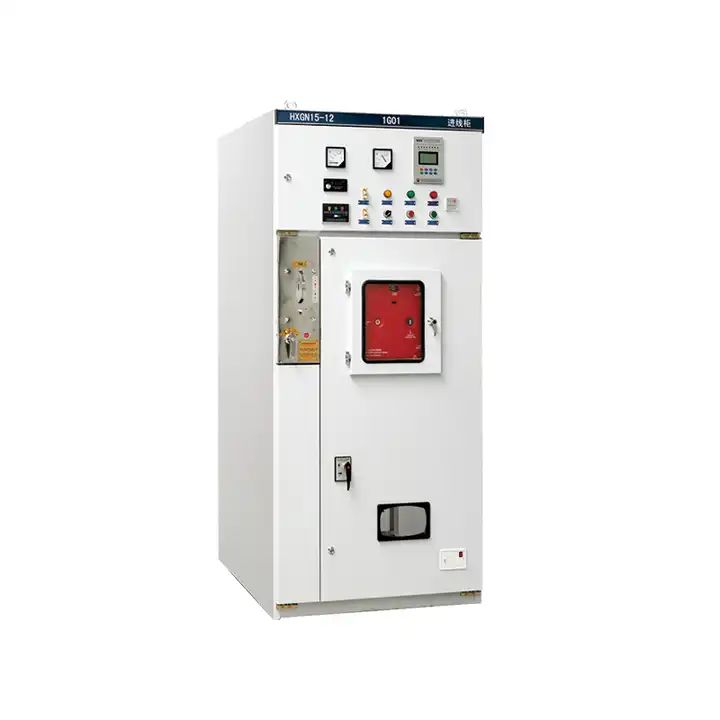

Panel Switchgear Unit Utama Ring 12KV diprodhuksi dening Liugao. Switchgear unit utama cincin logam HXGN15-12, saka jinis cerdas, dirancang kanggo aplikasi ing sistem AC telung fase kanthi tegangan 12kV, frekuensi 50Hz. , lan saiki dirating saka 630A. Iku serves tujuan jaringan ring sumber listrik lan sumber daya terminal radiation, utamané ing kabel line sectionalizing lan sambungan cabang skenario. Switchgear dilengkapi gas SF6 insulating multiloop power unit lan piranti terminal feeder (FTU) diimpor saka Korea.Notably, iku fitur canggih kayata remot signaling, telemetri, remot kontrol, lan fault deteksi saiki.Utamane digunakke minangka sistem otomasi distribusi, iku mbuktekaken ono gunane kanggo kutha pusat beban sumber daya lan aplikasi sumber kabel.

Kirim Pitakonan

Deskripsi Produk

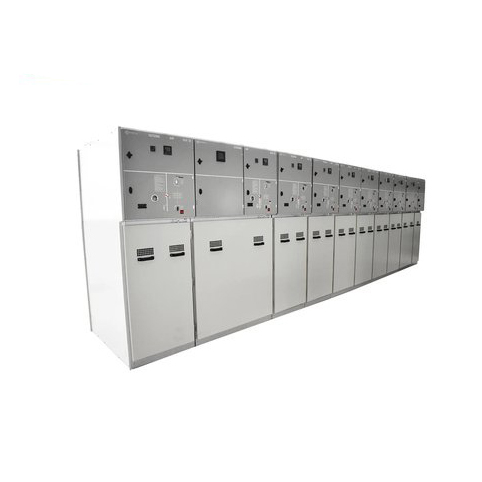

Liugao, pemasok switchgear voltase dhuwur sing unggul, Kerangka kabinet kalebu jinis perakitan, nyedhiyakake stabilitas, linuwih, lan perakitan sing trep. Iku cukup Versatile kanggo ngatur minangka unit ring net lan ndhukung macem-macem mode sambungan.

Kompak ing ukuran, entheng, karo tilas cilik, lan gampang kanggo nginstal, ring unit utama prioritize efficiency lan gamblang ing desain sawijining.

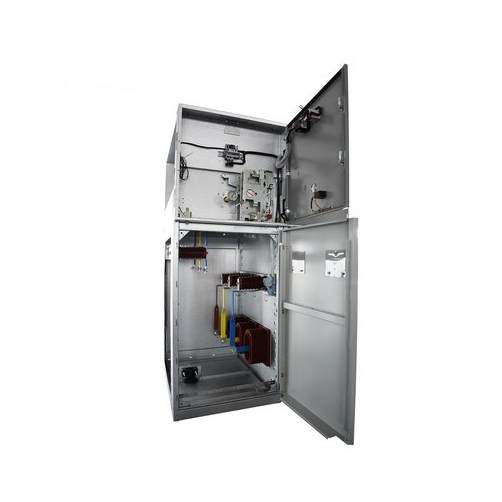

Unit kasebut nduweni barbar, switch, lan kamar kontrol sing kapisah, saben dijaga kanthi aman. Kabinèt lan komponèné ditata kanthi tliti kanggo njamin keamanan pribadi operator lan buruh pangopènan.

Unit utama ring kompatibel karo ngalih beban FN12-12D lan FN25-12D, nyedhiyakake keluwesan lan adaptasi ing konfigurasi.

Kanthi sistem interlock mekanik sing canggih lan dipercaya, unit kasebut nyukupi syarat sing ketat babagan proteksi limang anti, njamin keamanan lan keamanan sing luwih apik sajrone operasi.

12KV Ring Unit Utama Switchgear Panel Lingkungan Operasi

1. Suhu udara: Suhu maksimum: +40 ℃; Suhu minimal: -35 ℃

2. Kelembapan: Kelembapan rata-rata saben wulan 95%; Kelembapan rata-rata saben dina 90%.

3. Altitude ndhuwur segara: dhuwur instalasi maksimum: 2500m

4. Udhara ambient ora katon najis dening gas korosif lan gampang kobong, uap lsp.

5. Ora kerep goyang kasar.

12KV Ring Unit Utama Switchgear Karakteristik Panel

Enclosure, lawang, lan kamar ndhuwur unit iki ngalami pangolahan semprotan pepek, njamin Rampung protèktif lan seragam. Kabeh lemari duwe busbar grounding utama sing nggampangake sambungan sing cedhak karo kabinet. Komponen logam, kalebu switch grounding lan bagean interlocking, disambungake kanthi tliti menyang busbar grounding. Sambungan braid tembaga digunakake ing antarane bagean sing disambungake karo sekrup kanggo njamin kesinambungan.

Kanggo ngatur pelepasan gas lan nyegah busur kobong njero, lawang relief tekanan dipasang ing mburi kabinet. Papan ndhuwur wis aman tetep karo ngawut-awut, saéngga bisa gampang dibukak saka njaba kanggo sambungan bis. Kamar piranti tambahan ndhuwur nawakake keluwesan kanggo nginstal terminal lan komponen liyane. Kanthi ngunggahake kamar cilik, proteksi relay bisa digayuh kanthi efisien.

Utamane, saklar pemutus beban lan saklar grounding nggunakake interlock jinis blok, dene saklar lan lawang grounding nggunakake interlock coercive. Dipuntedahaken urutan tartamtu saka langkah-nutup lawang, nguripake saklar grounding, lan nutup mbukak ngalih break-otomatis interlock ngrambah. Operasi berurutan iki digunakake kanggo nyegah kesalahan lan nambah safety sakabèhé sistem.

12KV Ring Unit Utama Switchgear Panel Spesifikasi

Ora.	Item		Unit	Parameter
1	Tegangan sistem maksimum		kV	12	15	24	40.5
1	Dirating voltase		kV	7.2, 11	13.8, 15	17, 5, 20, 22	30, 33, 36
2	Rated saiki		A	630/1250
3	frekuensi dirating		Hz	50/60
4	1min Frekuensi daya tahan voltase	Phase to phase, phase to earth	kV	42	48	55	85
		Pecah	kV	48	55	65	95
5	Impuls kilat tahan voltase	Phase to phase, phase to earth	kV	75	90	125/150	170
		Pecah	kV	85	105	150/160	185
6	Wektu cendhak tahan saiki	Sirkuit utama	kA	25/2s
		Sirkuit earthing	kA	25/2s
7	Rated tahan saiki (puncak)		kA	63			50
8	Rated nransfer saiki		A	1300-1700
9	Rated load circuit nggawe saiki		A	630
10	Rated kabel (line) charging breaking current		A	Okt-50
11	Ora ana trafo beban sing rusak		A	20
12	Ngisi daya kabel breaking saiki ing fault earthing		A	100			80
13	Rated short circuit breaking current (puncak)		kA	20
14	Rated short circuit nggawe arus (puncak)		kA	63			50
15	Tingkat perlindungan			IP4X
16	Load break ngalih urip		kaping	5000
17	Earthing ngalih urip		kaping	5000
