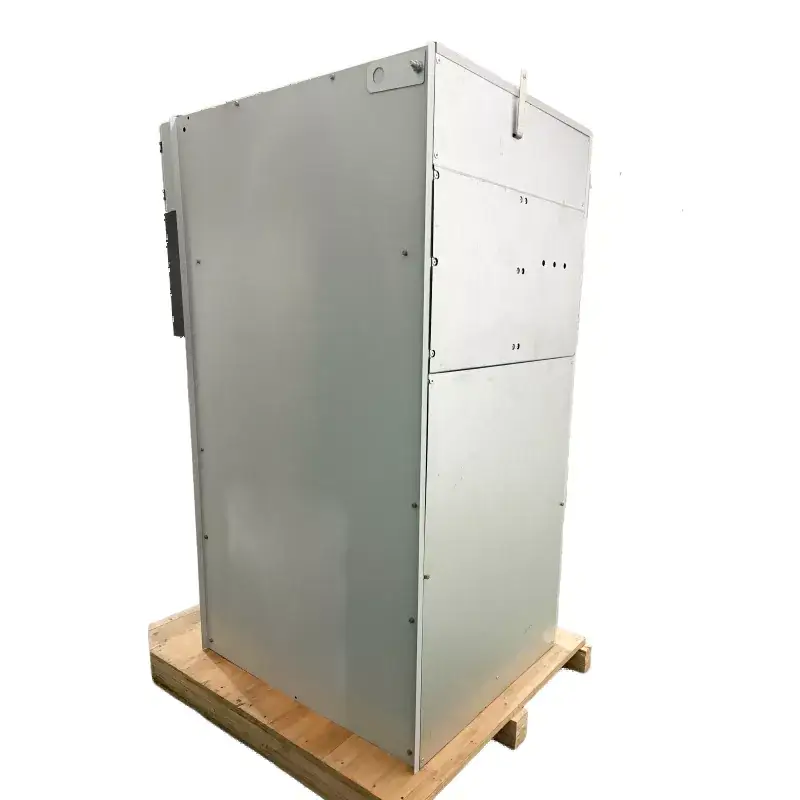

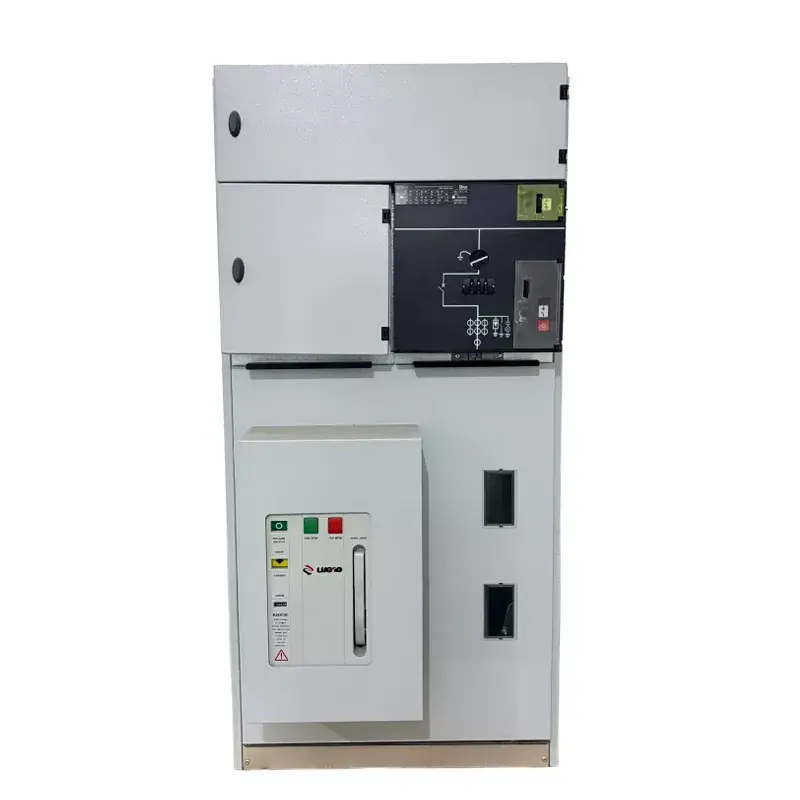

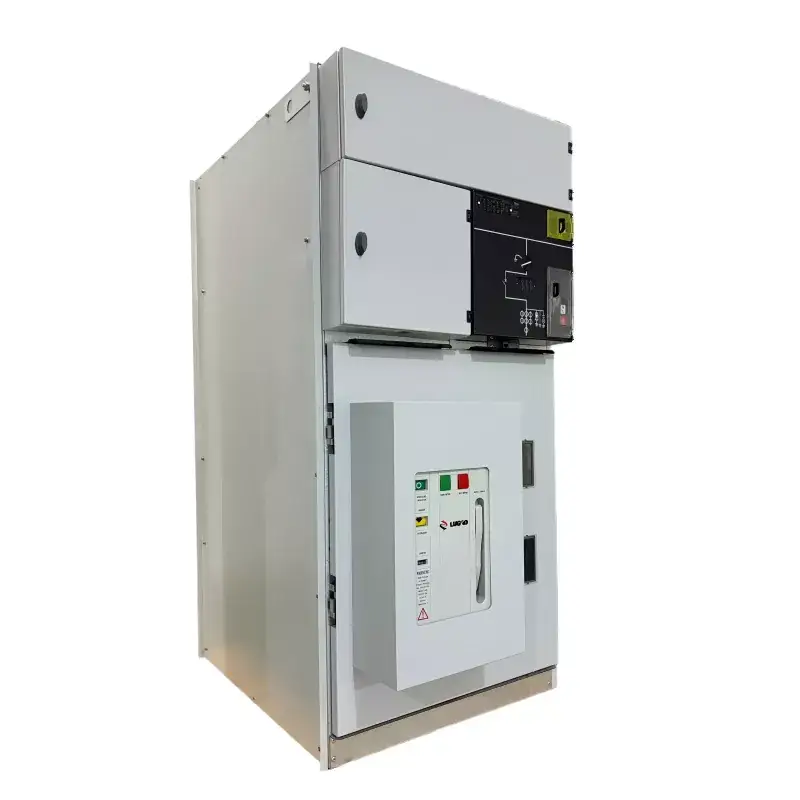

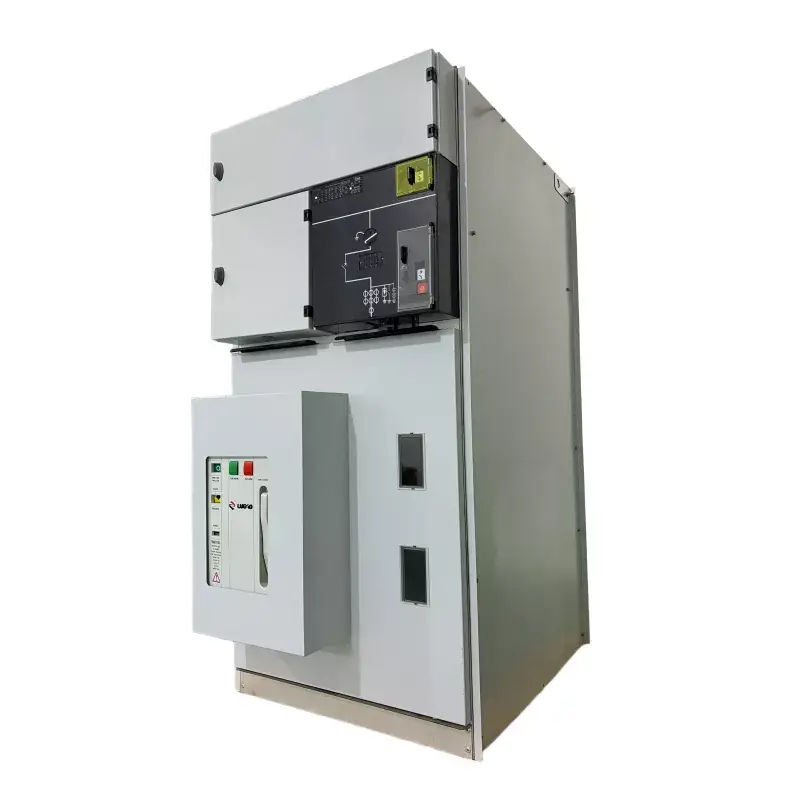

SM6 Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB

LGSM6 Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB minangka unit utama ring sing nggunakake udara minangka media insulasi lan dilengkapi pemutus sirkuit vakum (VCB) kinerja dhuwur. Tegangan sing dirating kalebu 10kV, 12kV, lan 24kV. Amarga nggunakake udara minangka medium insulating, ora perlu kanggo ngawasi gas utawa perawatan pemulihan. Iki digunakake kanthi akeh ing macem-macem skenario kayata perusahaan industri lan pertambangan, distribusi tenaga omah, lan ruangan distribusi tenaga angin lan solar. Penjualan taunan ngluwihi 3,000 unit, lan solusi utama disimpen ing saham kanggo njamin pangiriman kanthi cepet.

Kirim Pitakonan

Deskripsi Produk

LGSM6 Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB minangka unit utama ring tertutup sing nggunakake gas SF6 minangka medium insulasi utama. Fitur inti yaiku integrasi pemutus sirkuit vakum (VCB) ing ruang gas sing disegel. Iki nahan kaluwihan saka switchgear terisolasi gas, kayata ukuran cilik lan operasi tanpa pangopènan, nalika uga nduweni kapasitas mecah dhuwur lan cocok kanggo operasi pemutus sirkuit vakum sing kerep. Mulane, iku Highly cocok kanggo aplikasi ing Enterprises industri lan pertambangan, distribusi daya omah, angin lan solar generasi, lan macem-macem gardu.Minangka produsen GIS RMU profesional, solusi switchgear Lugao kanthi tundhuk karo standar internasional kayata IEC, ISO, lan CE, mesthekake pangenalan global lan operasi dipercaya ing macem-macem skenario distribusi daya.

Parameter teknis utama

Ora.	Item		Unit	Paramèter
1	Tegangan Rated		kV	12	24	36	40.5
2	Rated Saiki		A	630/1250
3	Frekuensi Rated		Hz	50/60
4	1-Menit Frekuensi Daya Tahan Tegangan	Total Nilai	kV	42	55	80	95
		Titik Putus		48	65	95	110
5	Impulse Kilat Tahan Tegangan	Total Nilai	kV	75	125/150	170	95
		Titik Putus		85	150/160	185	215
6	Dirating Short-Time Tahan Saiki	Sirkuit Utama	kA	25/2s
		Sirkuit Grounding		25/2s
7	Rated Peak Tahan Saiki		kA	63			50
8	Rated Transfer Saiki		A	1300~1700
9	Rated Load Panutup Breaking Saiki		A	630
10	Rated Kabel Ngisi daya Breaking Arus		A	50/10
11	Unloaded Transformer Breaking Saiki		A	20
12	Kabel Pengisian Ground Fault Breaking Current		A	100			80
13	Dirating Short-Circuit Breaking Saiki		kA	20
14	Rated Short-Circuit Closing Current		kA	63			50
15	Kelas Proteksi			IP3X
16	Muat Ngalih Urip		Wektu	5000
17	Grounding Ngalih Urip		Wektu	5000

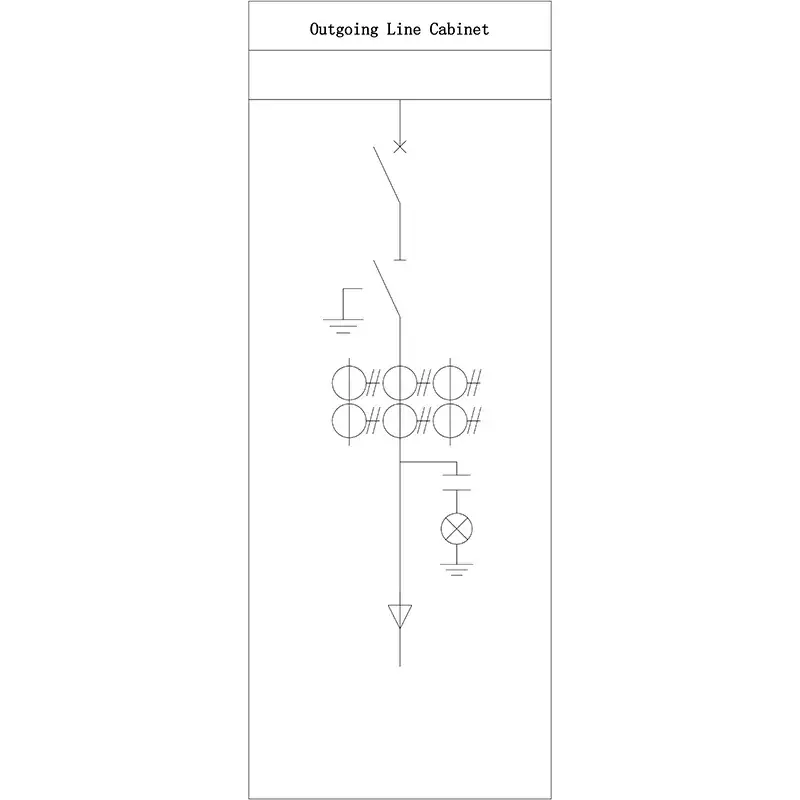

Diagram Skema Tipikal:

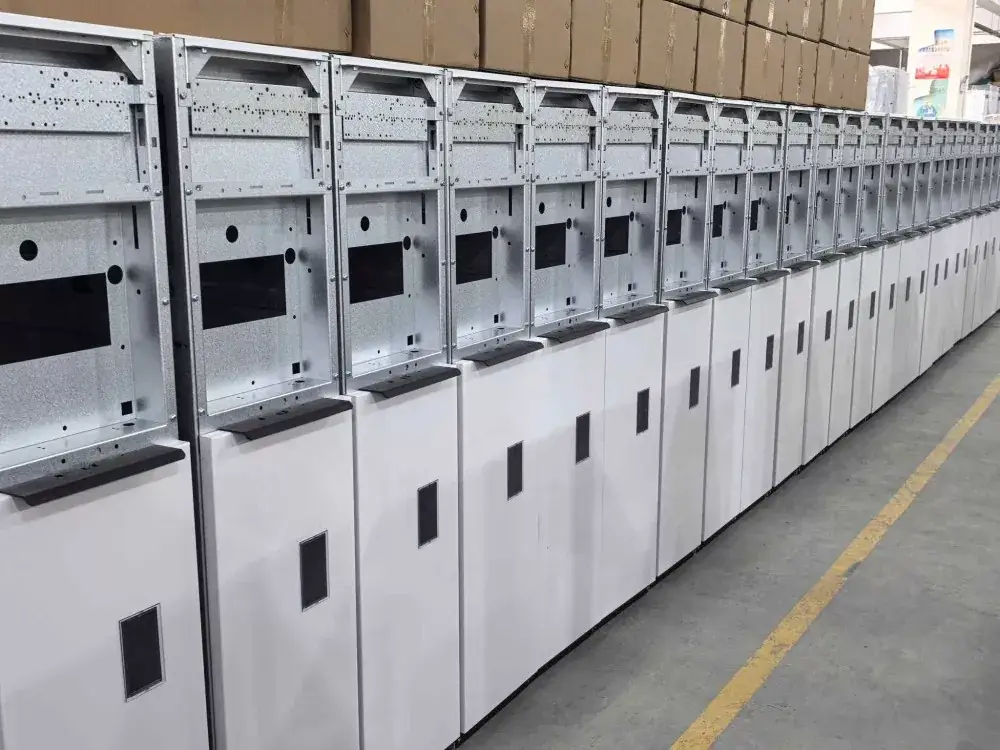

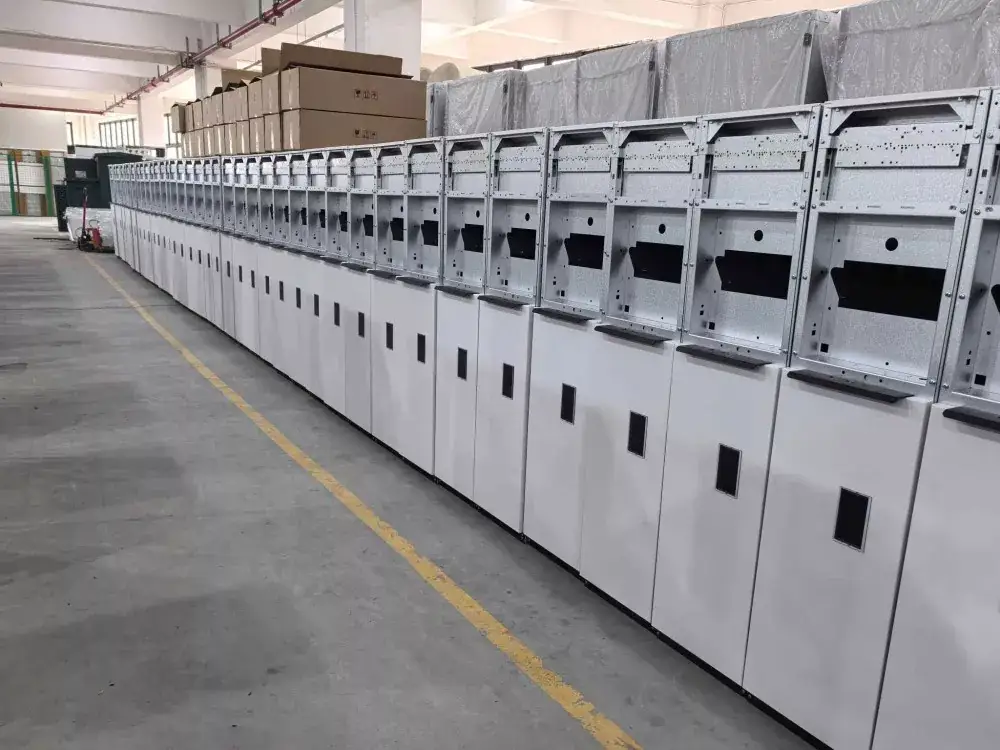

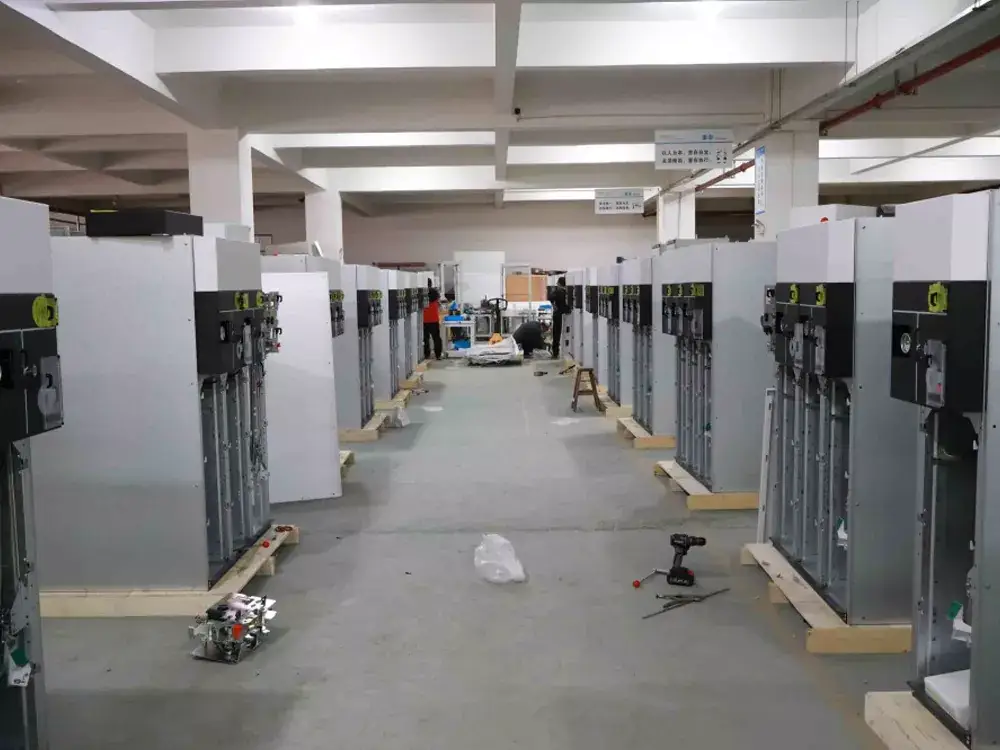

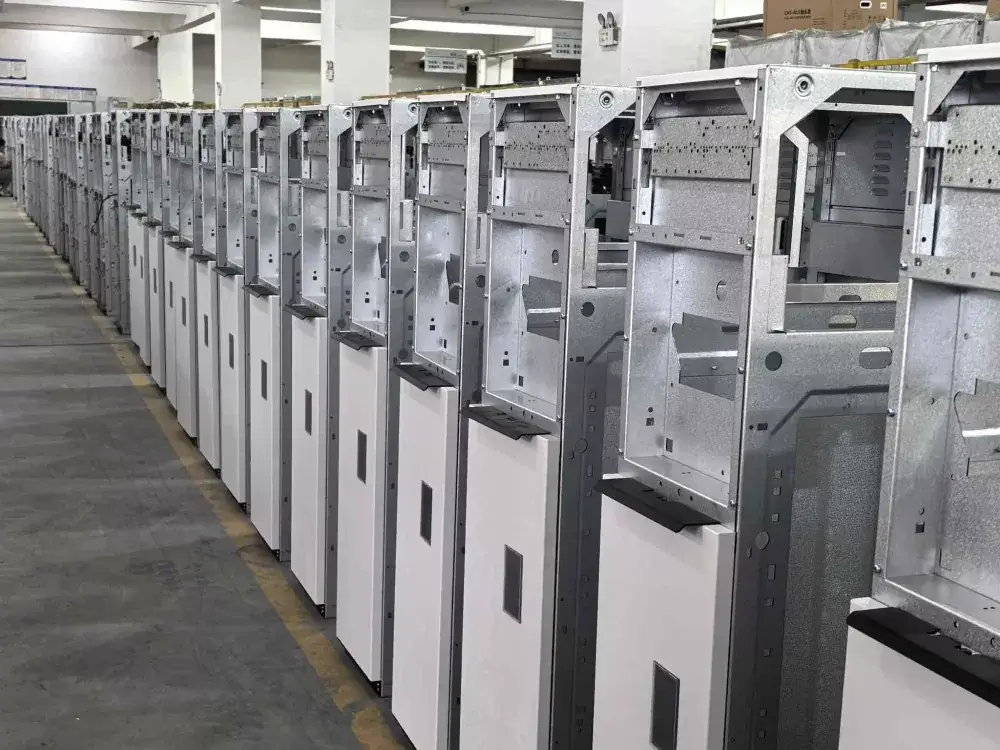

Pabrik shooting:

Fitur teknologi inti:

1. LGSM6 Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB digunakake, kang ngilangake arcing ing sirkuit utama lan wis urip electrical dawa. Pemutus sirkuit vakum kabeh disegel ing kamar gas stainless steel sing diisi gas SF6, kanthi lengkap ngisolasi saka lingkungan njaba lan ningkatake keandalan insulasi.

2. Kabeh komponen urip voltase dhuwur, kayata busbars, ngalih pedhot, pemutus sirkuit vakum, lan trafo saiki, disegel nang kamar gas, ora mbutuhake pangopènan kanggo kabeh umur lan ora reresik saka komponen jampel.

3. Ukuran sing kompak bisa ngirit kanthi signifikan ing ruang lantai kamar distribusi daya, saengga cocok banget kanggo gardu prefabrikasi utawa proyek kanthi papan sing winates.

4. Iku fitur interlock mechanical limang-bukti kanggo nyegah misoperation. Kothak udara dilengkapi saluran relief tekanan arah kanggo njamin keamanan operasional.

5. Iku cadangan antarmuka kanggo operasi listrik lan otomatisasi kanggo nyukupi syarat jaringan distribusi pinter.

Skenario aplikasi:

Sektor Industri: Distribusi tenaga pabrik, pertambangan

Sektor Konstruksi: Kompleks komersial, bangunan dhuwur, komunitas omah

Energi Anyar: Pembangkit tenaga angin, pembangkit listrik fotovoltaik

Infrastruktur: Bandara, subway

Penyetor lan Layanan

Persediaan lan Pangiriman: Kita njaga persediaan gedhe; pesenan biasa dikirim ing kira-kira 10 dina.

Layanan Sawise Penjualan: Kita nyedhiyakake respon 24 jam lan ndhukung panuntun lan komisi instalasi ing situs.

Layanan sing disesuaikan: Kita bisa nyedhiyakake solusi kanggo Panel Switchgear Unit Utama LGSM6 Indoor Gas Insulated Ring sing ora standar karo VCB miturut kabutuhan pelanggan, kayata tingkat voltase khusus, skema perlindungan sekunder, lan sambungan kabinet paralel.
