12KV Telpon AC Metal Tertutup Switchgear

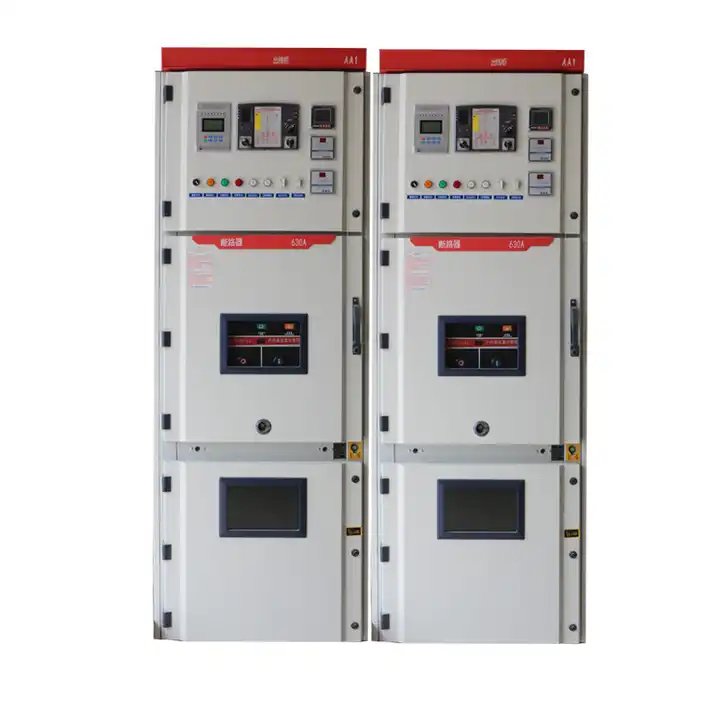

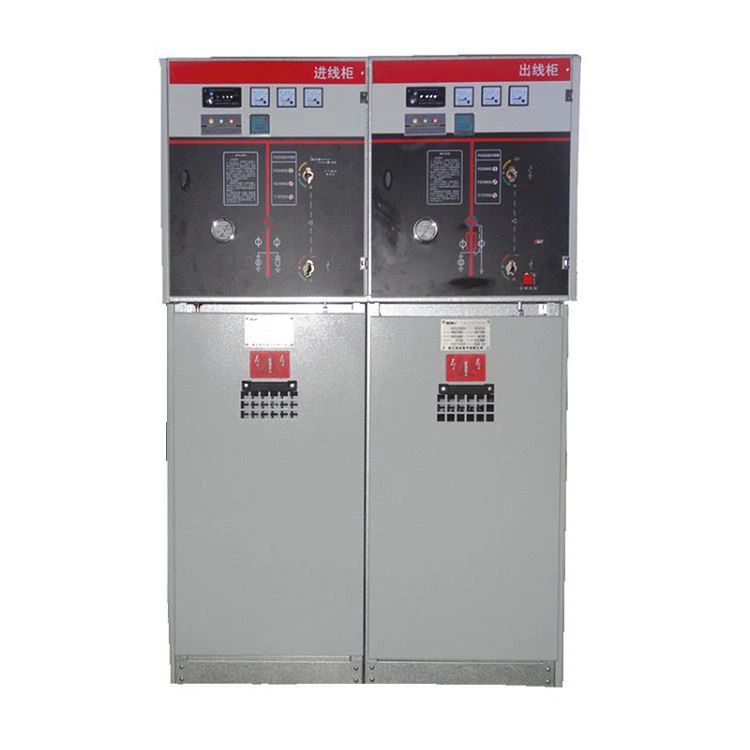

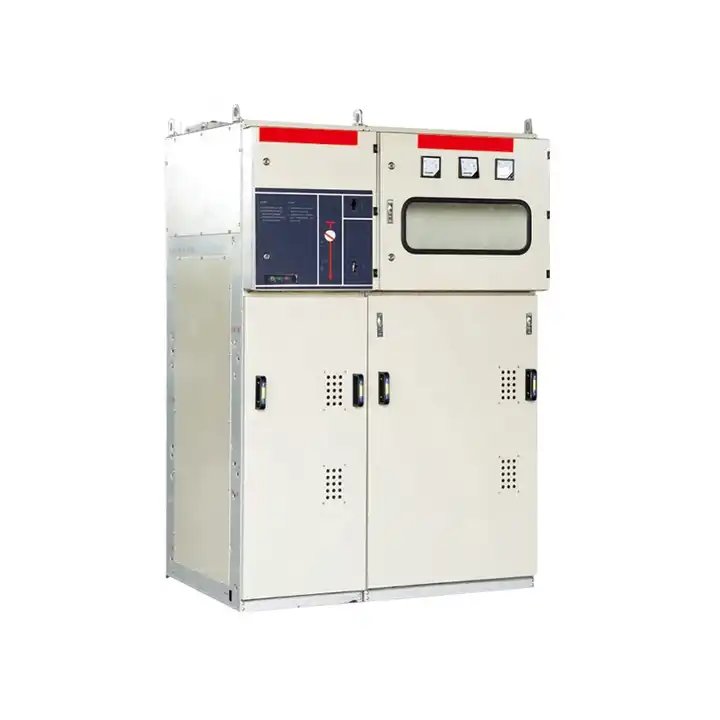

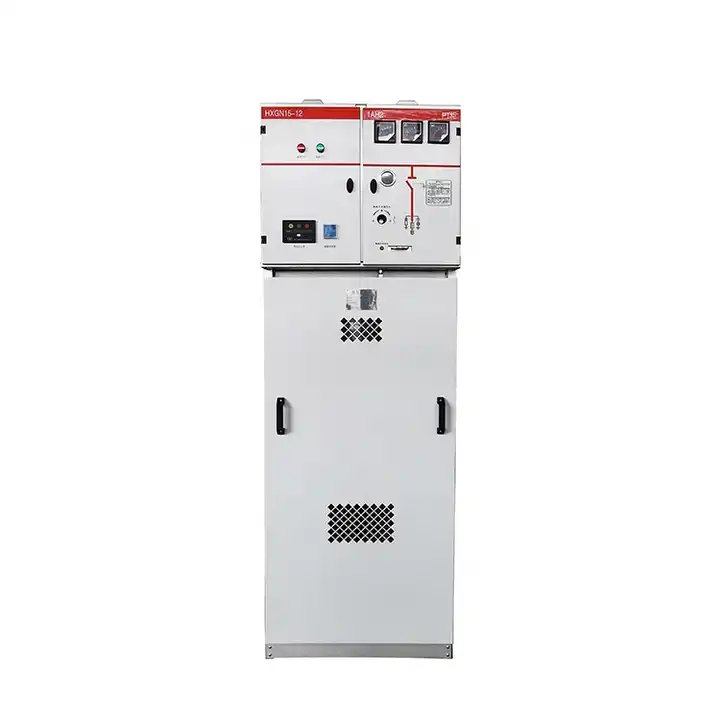

12KV Fixed AC Metal Enclosed Switchgear rmanufactured by Liugao.specifically designed for secondary distribution applications.This air-insulated switchgear represents balance of economic considerations and advanced functionality, incorporating a SF6 gas load break switch magepokan karo salah siji Vacuum Circuit Breaker (VCB) utawa Gas Circuit Breaker (GCB).Kanthi fokus ing biaya-efektifitas lan versatility, HXGN-12 jinis switchgear stands minangka solusi gumantung kanggo macem-macem kabutuhan ing sistem distribusi secondary.

Kirim Pitakonan

Deskripsi Produk

Liugao, pemasok switchgear voltase dhuwur sing misuwur, nyedhiyakake RMU Insulated Gas Lingkungan HXGN口-12, peralatan distribusi lengkap sing dirancang kanggo 12kV, telung fase, AC 50Hz, busbar tunggal, lan sistem potongan busbar tunggal. Produk iki nduweni konstruksi sing prasaja, operasi sing fleksibel, interlocking sing dipercaya, lan instalasi sing gampang, nyedhiyakake solusi teknis sing nyenengake kanggo macem-macem aplikasi lan pangguna. Nggunakake teknologi sensing lan integrasi informasi, ditambah karo kinerja teknis sing canggih, RMU nawakake opsi konfigurasi sing prasaja lan fleksibel kanggo nyukupi panjaluk pasar sing terus berkembang lan selaras karo syarat intelijen kothak.

Ngatur kanggo jaringan ring kabel industri lan sipil lan proyèk terminal jaringan distribusi, iki lingkungan gas-terisolasi RMU unggul ing acceptance lan distribusi energi listrik. Fleksibilitas kasebut sumunar ing wilayah pemukiman kutha, gardu sekunder cilik, stasiun ganti, kothak cabang kabel, gardu kotak, perusahaan industri lan pertambangan, pusat perbelanjaan, bandara, subway, fasilitas pembangkit tenaga angin, rumah sakit, stadion, rel, trowongan, lan macem-macem liyane. panggonan. RMU Insulated Gas Lingkungan HXGN口-12 minangka solusi sing dipercaya lan bisa adaptasi kanggo macem-macem aplikasi ing lanskap distribusi listrik sing terus-terusan.

12KV Tetap AC Logam Tertutup Switchgear Lingkungan Operasi

Suhu udara sekitar:

Suhu udara maksimal: +40 ℃,

Suhu udara minimal: -15 ℃;

Dhuwur: ≤ 1000m;

HXGN-12 jinis switchgear Kelembapan:

Nilai rata-rata saben dina saka asor relatif: ≤95%

Nilai rata-rata saben wulan saka asor relatif: ≤90%

Udhara lingkungan ora kena polusi kanthi signifikan dening bledug, asap, gas korosif lan/utawa gampang kobong, uap utawa uyah.

12KV Fixed AC Metal Tertutup Karakteristik Switchgear

RMU terisolasi gas lingkungan HXGN口 -12 ora mung nyukupi standar nasional sing relevan, standar industri tenaga, lan tolok ukur internasional nanging uga ngluwihi. Komponen utama, kalebu saklar lan komponen listrik utama, digabungake menyang modul kanthi bagean konduktif sing dipasang ing kemasan insulasi padhet. Panggunaan konektor kabel shielded nambah safety, nalika busbars unit fungsi fitur jampel bus shielded, njupuk operasi aman.

Mekanisme operasi, kanthi nggunakake mekanisme musim semi, nduweni umur mekanik luwih saka 10.000 siklus. Utamane, piranti kasebut ngidini kanggo ngawasi remot lan nelusuri status peralatan wektu nyata, mbisakake operasi tanpa pengawasan. Piranti distribusi daya kinerja unggul iki nyedhiyakake unit sumber daya sing larang regane, nawakake pilihan kayata Unit Pemutus Sirkuit Vakum (630A, 20-25kA) lan Unit Ngalih Beban Vakum (630A, 20-25kA). HXGN口 -12 minangka solusi canggih, nggabungake teknologi safety, efisiensi, lan canggih ing bidang distribusi daya.

Spesifikasi Switchgear Tertutup Logam AC Tetap 12KV

Ora	Item	Unit	Paramèter
1	Dirating voltase	kV	12	24	36
2	frekuensi dirating	Hz	50/60
3	Rated saiki	A	630/800		1630
4	1 min frekuensi daya tahan tegangan (wet/garing)	kV	38/48	50/60	70/80
5	Impuls kilat tahan voltase	kV	75	125/150	195
6	Rated short circuit breaking current (puncak)	kV	80	63	50/40
7	Dirating beban aktif lan nutup sirkuit breaking saiki	kA	63	50	50/40
8	Rated nransfer saiki	A	1700	1200	800
9	Rated short circuit nggawe saiki (puncak)	kA	80	63	50/40
10	Rated kabel (line) charging breaking current	A	50 lan 10
11	Ngisi daya kabel breaking saiki ing fault earthing	A	20	20	50
12	Rated tahan saiki (puncak)	kA	80	63	50/40
13	wektu cendhak tahan saiki (2s)	kA	31.5	25	16
14	Mekanisme urip	kaping	5000	2000	2000
