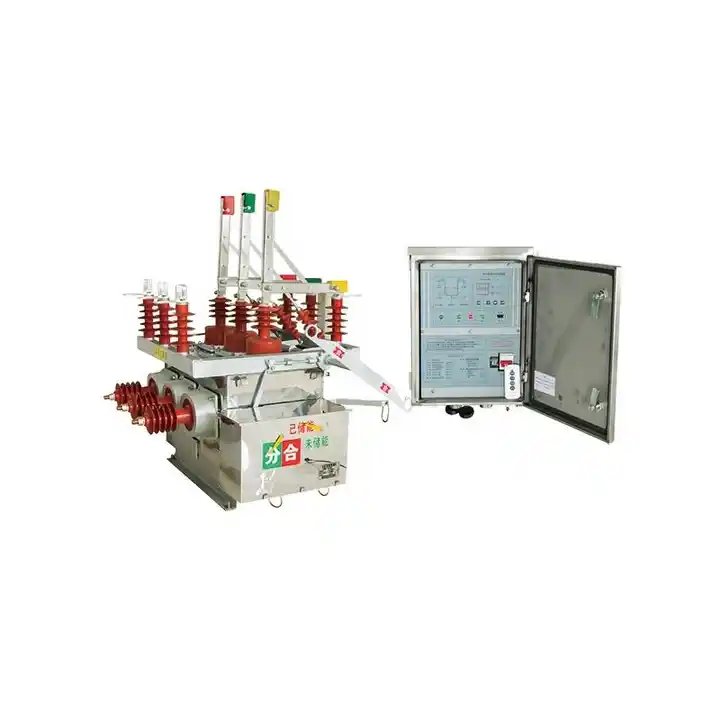

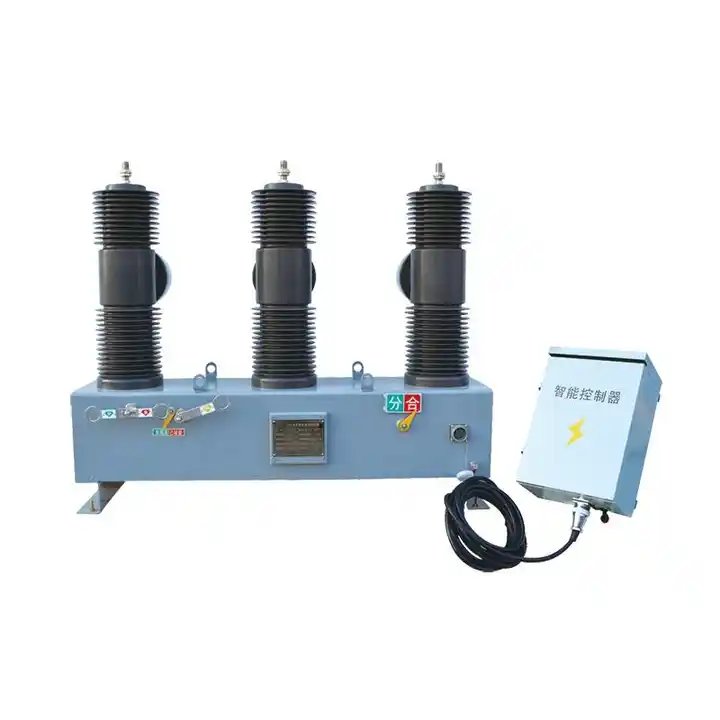

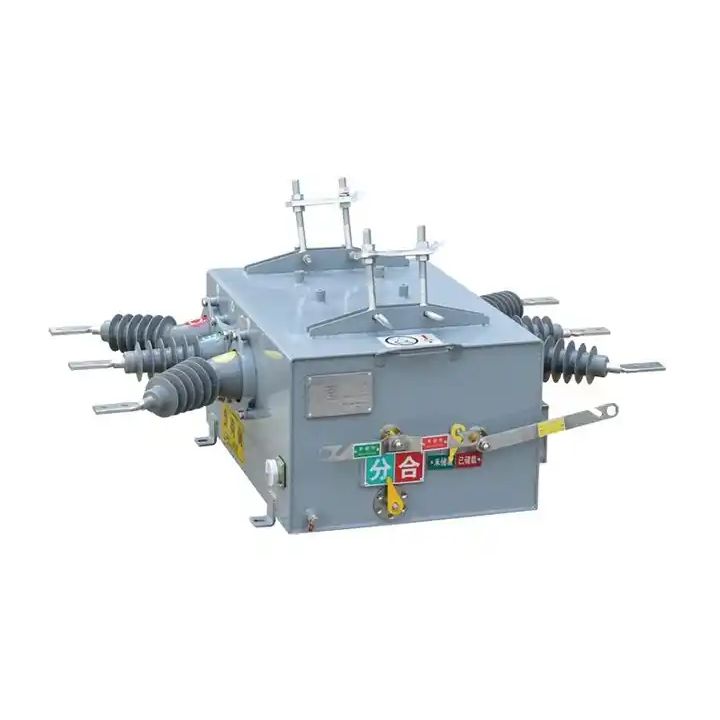

Outdoor Column High Voltage Electric Vacuum Circuit Breaker

LiuGao kanthi bangga mimpin minangka produsen pemutus sirkuit vakum ruangan khusus, ngenalake Pemutus Sirkuit Vakum Listrik Tegangan Tinggi Tegangan Luar Ruangan-inovasi teladan. Piranti cerdas multifungsi iki kanthi lancar nggabungake kemampuan pemutus vakum, switch beban vakum, recloser, lan sectionalizer-four. saklar penting ing siji.Konfigurasi utami kalebu pemutus vakum, pengontrol CH-40, lan trafo voltase eksternal. Utamane, ing PT bilateral, jaringan dering garis otomatisasi distribusi kasedhiya, nawakake keluwesan lan fungsionalitas sing luwih apik. Pilih LiuGao kanggo solusi inovatif. sing nemtokake maneh pathokan pemutus sirkuit vakum ruangan, nggabungake versatility lan intelijen ing piranti siji.

Kirim Pitakonan

Deskripsi Produk

Liugao minangka supplier pemutus sirkuit vakum ruangan. Pemutus sirkuit vakum ruangan ruangan digunakake akeh ing kutha 10kV, 13kV, jaringan dering ruang kothak daya deso kanggo medhot saklar, switch kontak, lan piranti ngalih otomatis, sing bisa ngetrapake beban baris panyebaran dering. . Bisa digunakake minangka saklar wates (umume dikenal minangka watchdog) ing baris cabang saka sumber daya, digunakake minangka recloser lan sectionalizers ing jaringan distribusi nduwur sirah feed. Pemutus sirkuit vakum ruangan dilengkapi pola manajemen remot, fungsi perlindungan lan kontrol, lan kemampuan komunikasi. Nyedhiyakake deteksi lan pangadilan sing bisa dipercaya, sensing arus urutan nol tingkat mA, lan arus hubung singkat antarane fase, nyadari penghapusan otomatis kesalahan grounding fase siji lan kesalahan sirkuit cendhak fase-kanggo-fase. Ngalih utama punika busar vakum, lan jampel adopts SF6, N2 gas campuran. Kasus kasebut ngenalake Jepang, Jerman, sealing gas Prancis, bledosan-bukti, teknologi sistem insulasi, njamin kinerja sealing sakabèhé. Ing njero, diisi gas campuran SF6, N2, sing ora bocor lan ora kena pengaruh lingkungan njaba. Mekanisme operasi musim semi, kanthi desain miniaturisasi lan optimalisasi kinerja, nambah linuwih tumindak ngluwihi mekanisme musim semi tradisional.

Outdoor Column High Voltage Electric Vacuum Circuit Breaker Lingkungan Operasi

1. Suhu udara sekitar: -5 ~ + 40 lan suhu rata-rata ora kudu ngluwihi +35 ing 24h.

2. Pasang lan gunakake ing jero ruangan. Ketinggian sadhuwuring segara kanggo situs operasi ora kudu ngluwihi 2000M.

3. Kelembapan relatif ora kudu ngluwihi 50% ing suhu maksimal +40. Kelembapan relatif sing luwih dhuwur diidini ing suhu sing luwih murah. Ex. 90% ing +20. Nanging amarga owah-owahan suhu, bisa uga embun sing moderat bakal ngasilake kanthi santai.

4. Gradien instalasi ora ngluwihi 5.

5. Pasang ing panggonan tanpa geter galak lan kejut lan situs ora cukup kanggo erode komponen electrical.

6. Sembarang syarat tartamtu, takon karo pabrik.

Kolom ruangan High Voltage Electric Vacuum Circuit Breaker Karakteristik

Tes jinis sing komprehensif njamin linuwih lan kepatuhan pemutus.

Dibangun nganggo resin epoksi hidrofobik, njamin keamanan lan ramah lingkungan.

Dilengkapi interrupter vakum sing linuwih kanggo kinerja sing efisien.

Nduwe mekanisme operasi spring manual utawa elektrik, njamin umur listrik lan mekanik sing dawa.

Nggabungake trafo arus / voltase elektronik kanthi akurasi dhuwur kanggo pangukuran sing tepat.

Nggunakake transmisi sinyal digital kanthi kemampuan anti-jamming kanggo komunikasi sing dipercaya.

Fungsi serbaguna, bisa digunakake minangka recloser lan segmenter.

Nawakake proteksi saiki telung tahap lan ndhukung macem-macem mode otomatisasi feeder.

Nduwe panyegelan sing kuat, njamin operasi sing dipercaya ing macem-macem kahanan lingkungan kayata asor, kadhemen dhuwur, panas garing sing dhuwur, lan polusi sing dhuwur.

Selaras karo standar E2, M2, C2 kanggo pemutus sirkuit vakum ruangan, njamin kinerja sing berkualitas.

Kolom ruangan High Voltage Electric Vacuum Circuit Breaker Specification

Parameter listrik
Model	ZW20-12F, ZW20-12, ZW20-12G
Paramèter	Unit	Nilai
Dirating voltase	kV	12
frekuensi dirating	Hz	50
Rated saiki	A	630, 1000, 1250
Rated short-circuit breaking saiki	kA	20, 25
Rated peak tahan arus (puncak)	kA	50, 63
Dirating short-time tahan saiki (4s)	kA	20, 25
Rated short-circuit nggawe saiki (nilai puncak)	kA	50, 63
urip mekanik	kaping	10000
Dirating kaping bejat saiki	kaping	10000
Dirating short-circuit breaking kaping breaking saiki	kaping	30
Parameter Mekanik Utama
Paramèter	Unit	Nilai
Frekuensi daya tahan voltase (1 menit): phase-to-phase, lemah / fraktur	kV	42/48
Impuls kilat tahan voltase (nilai puncak) phase-to-phase, lemah / fraktur	kV	75/85
Sirkuit sekunder 1min frekuensi daya tahan voltase	kV	2
Bobot resik	kg	≤140（karo disconnector ≤170）
Jarak Kontak	mm	9±0.5
Kamenangan Overtravel	mm	3±0.5
Kacepetan mbukak	m/s	1.2+0.2
kacepetan nutup	m/s	0,6±0,2
Kontak nutup wektu bouncing	ms	≤2
Jarak pusat fase	mm	135±1.5
Jarak insulasi udara langsung njaba	mm	240±2
Rasio creepage njaba	cm/kV	3.8
Rasio creepage njaba	cm/kV	≤2
Bukaan telung fase ora periodik	ms	≤2
Resistansi sirkuit konduktif saben fase	Q	≤150（karo disconnector ≤200）
wektu nutup	ms	≤45
Wektu mbukak	ms	≤45
Jarak fraktur isolasi	mm	≥190
Posisi piso kontak mung cedhak miring	mm	≤2
Manual mbukak lan nutup torsi operasi	N.m	≤150
Dirating daya motor panyimpenan energi	w	> 40
Dirating voltase saka motor panyimpenan energi	V	AC220
Rated voltase nutup operasi	V	AC220
Tegangan operasi nutup maksimum / minimal	V	AC264/143
Rated mbukak voltase operasi	V	AC220
Tegangan operasi bukaan maksimum / minimal	V	AC264/143
Tegangan motor maksimum / minimal	V	AC242/187
Tekanan gas SF6 (tekanan pengukur)	MPa	“0”
