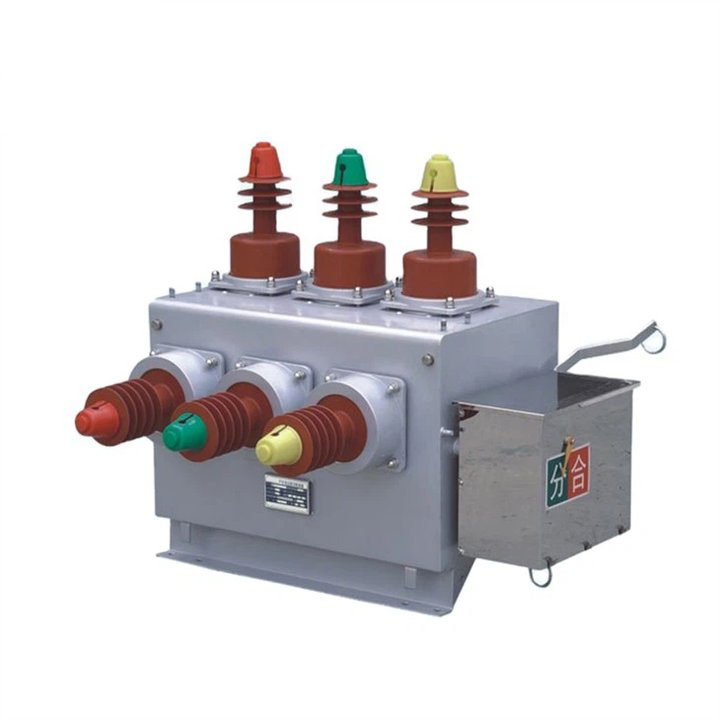

11KV VK Tipe High Voltage Vacuum Circuit Breaker

LiuGao kanthi bangga mimpin minangka produsen pemutus sirkuit vakum ruangan khusus. 11KV VK Type High Voltage Vacuum Circuit Breaker, minangka landasan peralatan distribusi daya ruangan, dirancang kanggo voltase dirating 12kV lan AC telung fase ing 50Hz. Diterapake utamane ing macem-macem setelan kayata jaringan listrik deso, jaringan listrik kutha, sepur, tambang, pelabuhan, lan sistem distribusi tenaga liyane, pemutus sirkuit iki nduweni peran penting ing garis overhead ruangan. Dirancang kanthi presisi kanggo ngilangi lan nutup arus beban, nanggapi arus kakehan, lan ngatur arus hubung singkat ing sistem tenaga, pemutus sirkuit ZW10-12F dadi komponen penting kanggo ngoper lan njaga jaringan listrik. Desain sing mantep lan kompatibilitas ruangan nggawe cocog kanggo macem-macem aplikasi, njamin kinerja sing dipercaya ing kahanan lingkungan sing beda. Pilih LiuGao kanggo inovasi mutakhir sing nemtokake maneh pathokan pemutus sirkuit vakum ruangan.

Kirim Pitakonan

Deskripsi Produk

Liugao minangka supplier Pemutus Sirkuit Vakum Tegangan Tinggi Tipe VK 11KV. fase AC 50Hz. Iki nemokake aplikasi ing jaringan listrik deso, jaringan listrik kutha, sepur, tambang, pelabuhan, lan sistem distribusi tenaga liyane. Dirancang khusus kanggo garis nduwur sirah ruangan, kanthi efektif nangani tugas kayata mecah lan nutup arus beban, arus kakehan, lan arus hubung singkat ing sistem tenaga nalika njamin proteksi lan ngalih jaringan listrik.

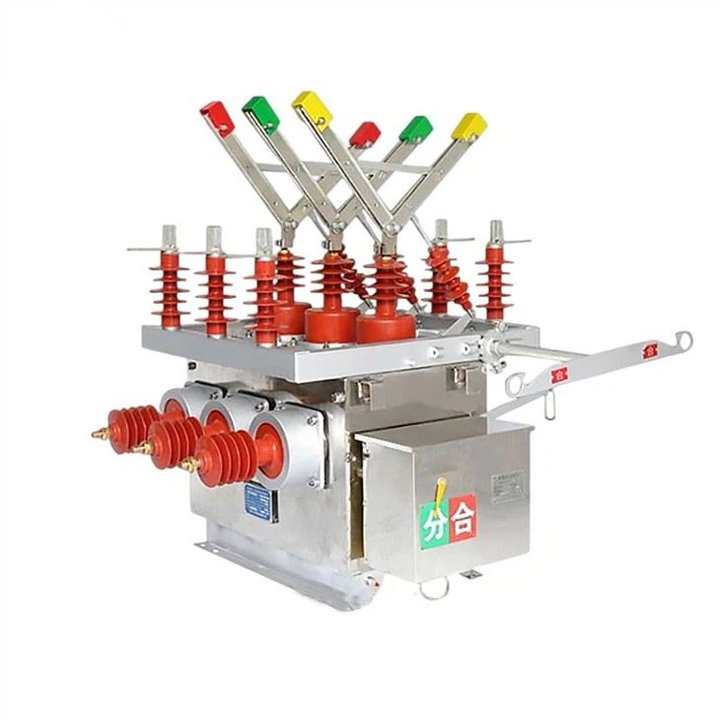

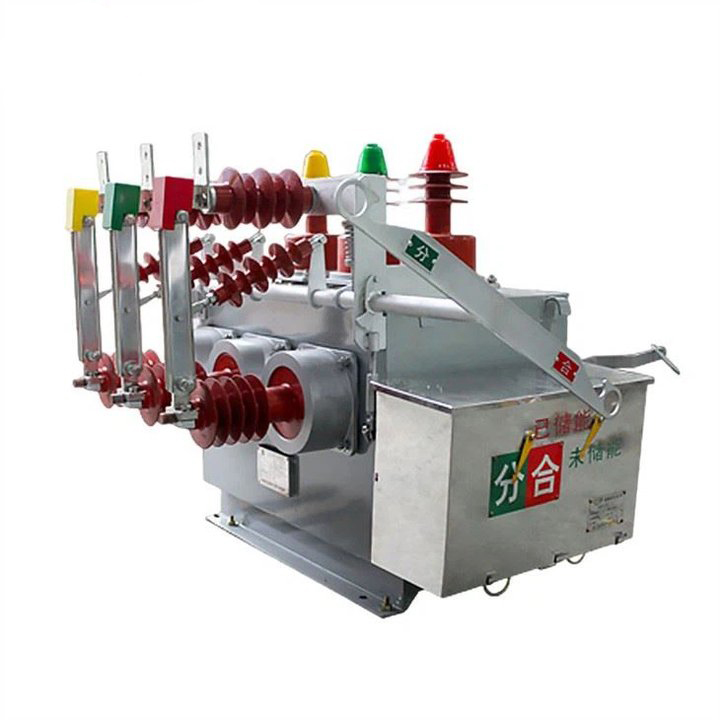

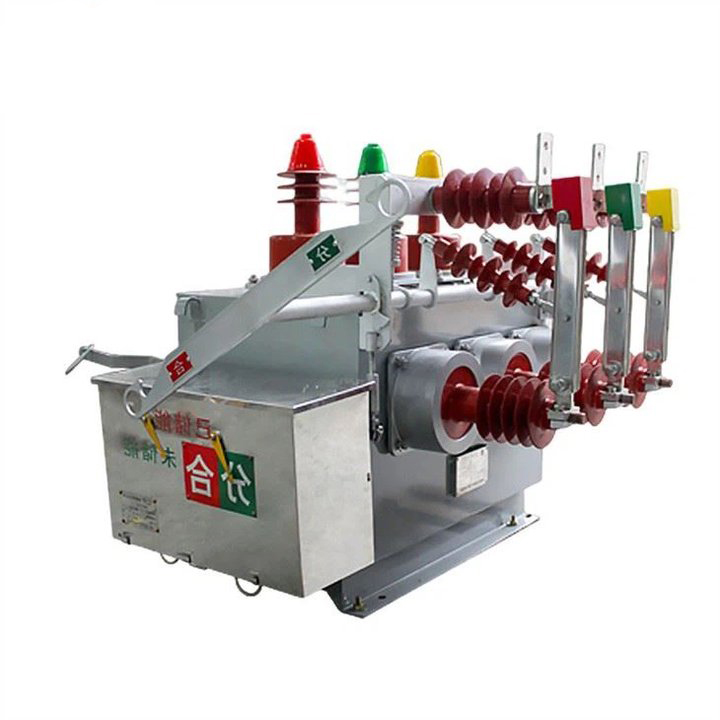

Pemutus Sirkuit Vakum HV Luar Ruangan ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) nggunakake langkah anti kondensasi khusus ing njero, njamin insulasi optimal ing kothak. Cara transmisi nggabungake teknologi paten, nawakake instalasi sing gampang lan operasi sing dipercaya kanggo nyegah masalah kinerja pemutus sirkuit sing disebabake kegagalan mekanik. Pemutus iki beroperasi tanpa mbutuhake lenga utawa gas, ngasilake desain sing kompak lan entheng. Kanthi proteksi CT, nampung arus shunt sing gedhe, nyuda polusi lan ngilangi kabutuhan pangopènan. Mode kontrol bisa listrik utawa manual, nyedhiyakake versatility ing operasi lan pangopènan.

Ringkesan, ZW10-12 Outdoor HV Vacuum Circuit Breaker stands metu kanggo desain kuat, kinerja efisien, lan adaptasi kanggo macem-macem skenario distribusi daya njaba.

11KV VK Tipe High Voltage Vacuum Circuit Breaker

Cara instalasi: dipasang ing sisih, dipasang ing tengah

Suhu udara sekitar: wates ndhuwur + 40C, watesan ngisor -30C; ;

Altitude: ≤2000m (yen dhuwure kudu ditambah, tingkat insulasi sing dirating kudu ditambahi);

Tekanan angin: ora luwih saka 700Pa (padha karo kacepetan angin 34m/s);

Amplitudo: intensitas lindhu 8 derajat;

Tingkat kontaminasi: Kelas I;

Bedane suhu maksimal saben dina: ora luwih saka 25C.

Spesifikasi Pemutus Sirkuit Vakum Tegangan Tinggi 11KV VK

Model		ZW10-12, ZW10-12F, ZW10-12G

Nomer	Paramèter		Unit	Nilai
1	Dirating voltase		kV	12
2	Rated saiki		A	630
3	frekuensi dirating		Hz	50
4	Frekuensi daya tahan voltase		kV	42/48
5	Tegangan impuls kilat (nilai puncak)		kV	75/85
6	Rated short-circuit breaking saiki		kA	16	20	25
7	Rated short-circuit nggawe saiki (nilai puncak)		kA	40	50	50
8	Dirating short-time tahan saiki		kA	16	20	25
9	Rated puncak tahan saiki		kA	40	50	50
10	Dirating short-circuit durasi		S	4
Il	Urutan Operasi Nominal			Poin-0.3s-Poin gabungan- 180s-Poin gabungan
12	Dirating short-circuit saiki breaking kaping		Tingkat kapindho	30
13	urip mekanik		Tingkat kapindho	10000
14	Kontak obah ngidini kekandelan akumulasi saka nyandhang		mm	3
15	Tegangan operasi sing dirating kanthi mekanisme operasi spring tipe CT	nutup kumparan	V	DC utawa AC 220V
		Koil pambuka
16	Dirating arus kerja saka overcurrent trip coil		A	5
17	bobot		Kg	150
