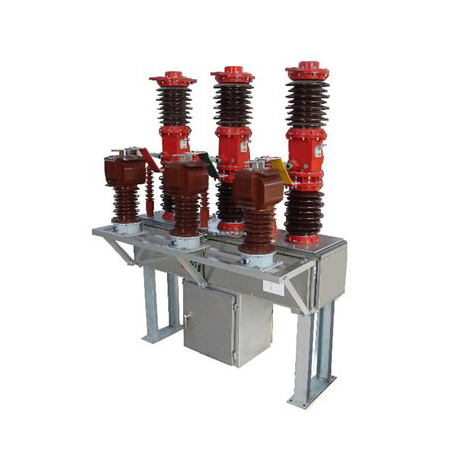

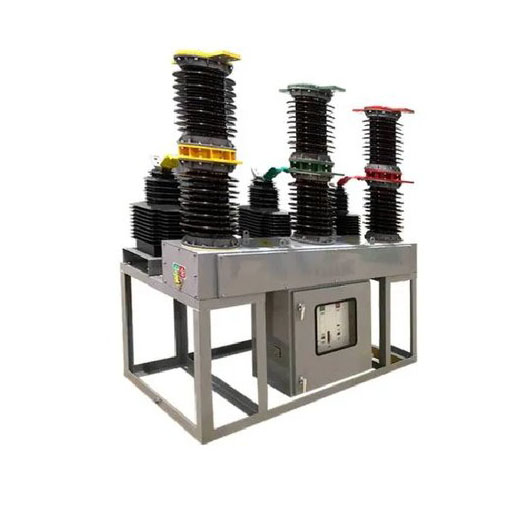

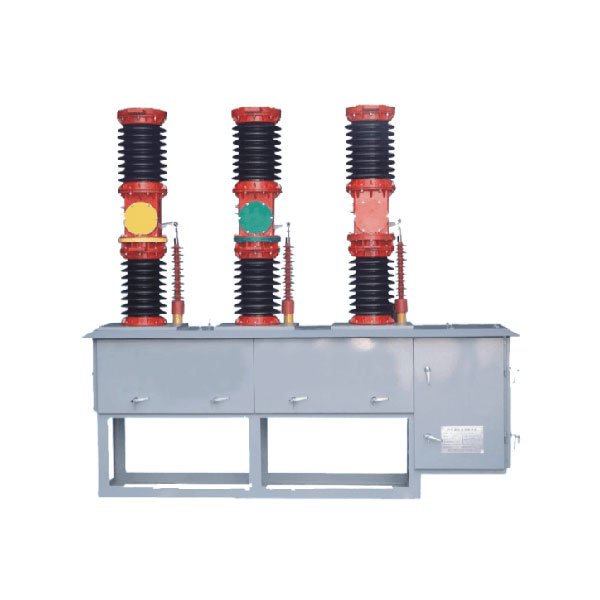

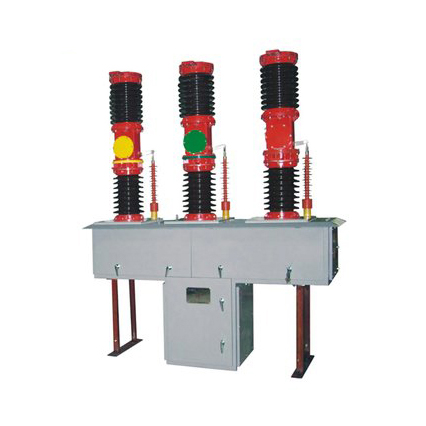

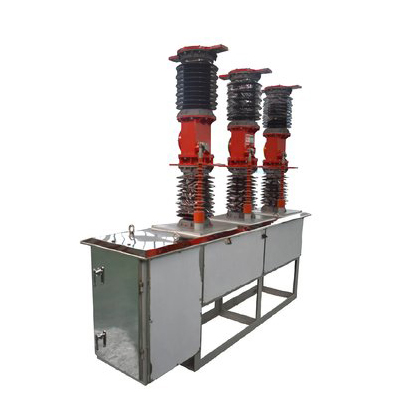

66KV Outdoor Vacuum Circuit Breaker Kanthi Disconnector

Liugao kanthi bangga ngadeg minangka produsen pemutus sirkuit vakum njero ruangan sing misuwur, nampilake Pemutus Sirkuit Vakum Luar Ruangan 66KV Kanthi Disconnector - piranti listrik teladan sing dirancang kanggo sistem AC 50/60Hz telung fase kanthi voltase voltase 40.5kV. Dilengkapi operator spring utawa aktuator elektromagnetik, peralatan ruangan iki nyedhiyakake kontrol sing tepat kanggo mbukak lan nutup listrik. Kajaba iku, nawakake keluwesan operasi manual, ngidini panyimpenan lan operasi manual tanpa kontrol listrik. Dirancang selaras karo standar internasional, kalebu IEC62271-100 "pemutus sirkuit voltase dhuwur AC" lan "pemutus sirkuit AC voltase dhuwur" IEC-56 sing diadegake dening Komisi Elektroteknik Internasional, pemutus sirkuit iki ngluwihi syarat sing ketat kanggo safety lan kinerja ing dhuwur- aplikasi gangguan sirkuit voltase. Percaya LiuGao kanggo solusi mutakhir sing nemtokake maneh pathokan pemutus sirkuit vakum ruangan, njamin keamanan, presisi, lan linuwih sing ora ana tandhingane.

Kirim Pitakonan

Deskripsi Produk

Liugao punika 66KV Outdoor Vacuum Circuit Breaker Kanthi Disconnector supplier.ZW7-40.5 Jinis vakum circuit breaker utamané digunakake kanggo 36kV ruangan kontrol sistem transmisi daya lan pangayoman uga ditrapake kanggo kutha lan deso jaringan distribusi daya lan perusahaan industri lan pertambangan ing operasi normal lan tujuan pangayoman short circuit. Struktur sakabèhé saka jinis produk pilar insulator; jinis interrupter vakum dibangun ing vas, vas porselen kanggo vas pilar sabanjuré. Kanggo panggonan operasi sing kerep. Lan nduweni sealing apik, anti-tuwa, tekanan dhuwur, ora kobong, ora bledosan, umur dawa, fitur instalasi lan pangopènan sing trep.

66KV Outdoor Vacuum Circuit Breaker Kanthi Disconnector Lingkungan Operasi

1 Suhu sekitar: -40 ℃ ~ + 40 ℃;

2 Dhuwur: ≤1000m;

3 Kacepetan angin maksimal yaiku 10km/j, kacepetan angin minimal kanggo level sing dirating (132/230kv) yaiku 3,2km/j;

4 Intensitas lindhu: ≤8 tingkat;

5 Jarak creepage nominal minimal: 31mm/kV;

6 Gelar polusi udara: Kelas IV.

66KV Outdoor Vacuum Circuit Breaker Kanthi Karakteristik Disconnector

ZW7-40.5 ruangan vakum voltase dhuwur mbobol utamané dumadi saka kutub terpadu, trafo saiki, mekanisme operasi lan kothak. Pemutus sirkuit jinis iki minangka desain miniatur, lan cangkang digawe saka kothak baja berkualitas tinggi. Trafo saiki bisa dipilih miturut kabutuhan pangguna. ZW7-40.5 ruangan voltase dhuwur vakum circuit breaker lan cocog kombinasi kontrol cerdas. Operasi mbukak lan nutup switch bisa diwujudake sacara lokal, lan uga bisa dioperasikake kanthi jarak jauh liwat antarmuka komunikasi. Informasi liyane babagan pemutus sirkuit uga bisa dikirim menyang pusat kontrol, lan saluran komunikasi bisa milih kabel, serat optik, GPRS / CDMA, GSM, lsp.

66KV Outdoor Vacuum Circuit Breaker Kanthi Disconnector Specification

Ora.	Item			Unit	Paramèter
1	Dirating voltase			kV	40.5
2	Dirating	frekuensi daya 1 min	garing		95
	isolasi	tahan voltase	teles		80
	tingkat	Impuls kilat tahan tegangan (puncak)			185
3	Rated saiki			A	1250, 1600, 2000
4	Rated short-circuit breaking saiki			kA	20, 25, 31.5
5	Rated urutan operasi				O－0.3s -CO- 180s-CO
6	Dirating short-circuit breaking saiki breaki ng kaping			kaping	12
7	Rated short-circu it closed current (puncak)			kA	50,63,80
8	Rated puncak tahan curren t
9	Dirating short-time tahan saiki			kA	20, 25, 31.5
10	Dirating short-circuit durasi			S	4
11	kacepetan mbukak rata-rata			m/s	1,5 ± 0,2
12	Kacepetan nutup rata-rata				0,7 ± 0,2
13	Durasi bouncing nutup kontak			s	≤2
14	Telung phase nutup lan mbukak sinkronisme				≤2
15	wektu mbukak				≤150
16	wektu nutup				≤60
17	Mekanisme urip			kaping	10000
18	Dirating voltase operasi lan aux ilia ry loop dirating voltase			V	DC220, 1 10, 24
					AC 220, 110, 24
19	Resistansi DC loop fase (tanpa trafo arus)			uΩ	100
20	Diijini nglumpukake nyandhang - kekandelan kontak dinamis lan statis			mm	3
