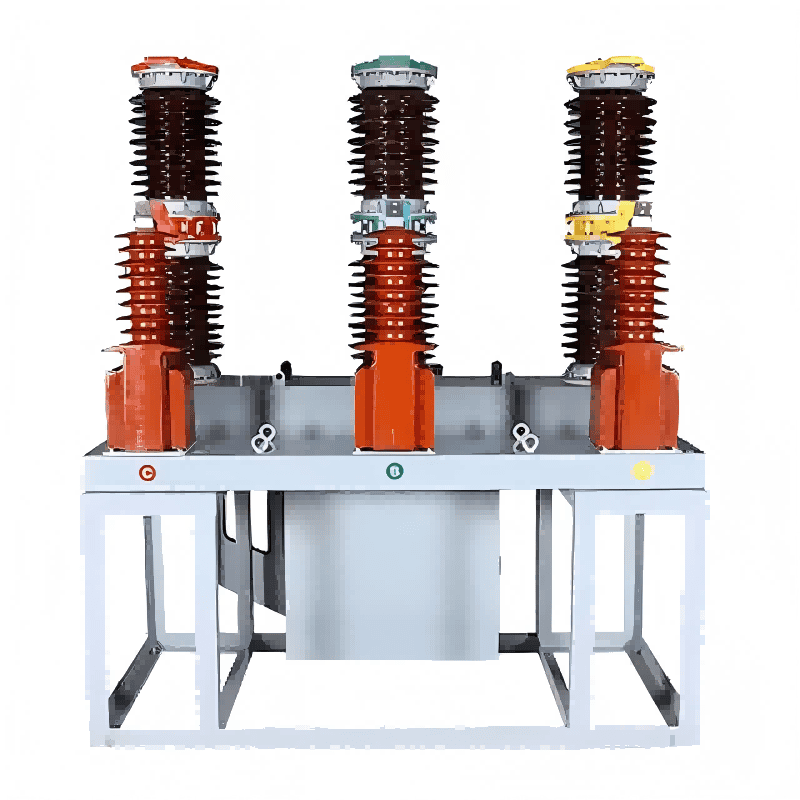

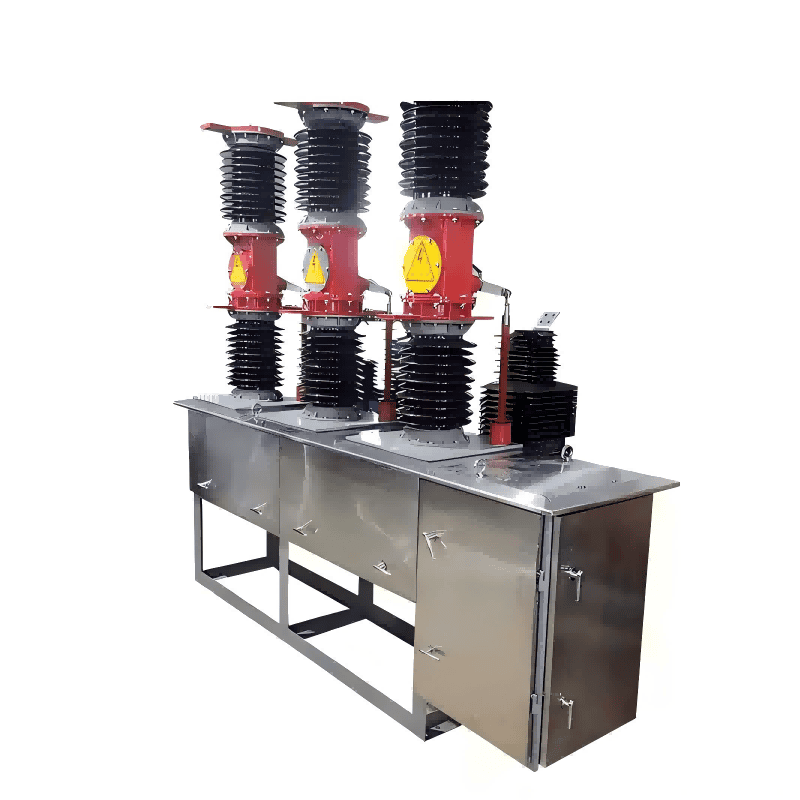

ZW7 33kv 40.5kv Gardu Luar Tipe Pemutus Sirkuit Vakum Tegangan Tinggi

Lugao's ZW7 33kv 40.5kv Outdoor Substation Type High Voltage Vacuum Circuit Breakers minangka piranti proteksi overvoltage sing cocok digunakake ing gardu gedhe lan jalur transmisi UHV. Lugao nggunakake teknologi sintering porselen lan jalur produksi khusus, sing bisa ngasilake atusan unit saben wulan. Produk kasebut tundhuk karo standar GB lan IEC. Saben arrester ngalami jinis lengkap lan tes pabrik kanggo njamin kualitas produk sing dipercaya.

Model:7

Kirim Pitakonan

Deskripsi Produk

Lugao's ZW7 33kv 40.5kv Substation Outdoor Type High Voltage Vacuum Circuit Breakers utamane digunakake kanggo proteksi lan kontrol garis ing gardu metu, distribusi daya ing perusahaan industri lan pertambangan, lan ing jaringan listrik kutha lan deso. Produk iki nggunakake prinsip pemadam busur vakum sing digabungake karo insulasi gas SF6, nggabungake kinerja interrupting switch vakum sing dhuwur kanthi adaptasi insulasi gas sing luar biasa. Cocog kanggo instalasi sing dipasang ing njaba ruangan, operasi sing kerep, lan lokasi sing dhuwur.

Pemutus sirkuit seri ZW7 nggunakake interrupters vakum kinerja dhuwur kanthi arus sing dirating mulai saka 1250A nganti 2500A. Padha bebas pangopènan, duwe umur listrik sing dawa, lan nawakake arus cutoff sing sithik. Mekanisme operasi sing diisi musim semi ngidini operasi listrik lan manual, ndhukung remot kontrol lan integrasi sistem otomatis. Omah stainless steel entuk rating IP65, kanthi efektif nahan macem-macem lingkungan ruangan. Desain sing kompak lan entheng ngidini instalasi langsung ing kutub sarana utawa platform ruangan. Pemutus sirkuit Lugao wis ngalami proses kontrol kualitas sing komprehensif, kalebu set lengkap tes jinis kanggo frekuensi daya tahan voltase lan tes gelombang kilat. Dheweke uga wis nampa akeh sertifikasi internasional, kayata CE lan ISO. Lugao duwe garis produksi otomatis lan peralatan uji coba lengkap, njamin volume produksi lan kualitas dhuwur. Saben pemutus sirkuit ngalami luwih saka 200 siklus operasi mekanik lan uji kinerja sadurunge ninggalake pabrik. Lugao nawakake layanan khusus, ngrancang spesifikasi khusus kanggo nyukupi kabutuhan pelanggan. Kita njaga persediaan model standar sing cukup lan menehi pandhuan instalasi, komisioning, lan dhukungan pangopènan seumur hidup.

Pemutus Sirkuit Vakum Tegangan Tinggi ZW7 Spesifikasi Teknis

ltem	Unit	Paramèter
Tegangan, paramèter saiki
Dirating voltase	KV	40.5
Dirating frekuensi daya wektu cendhak tahan voltase (1 min)	KV	95
Rated lightning impulse tahan tegangan (puncak)	KV	185
Rated saiki	A	1250, 1600, 2000
Rated short-circuit breaking saiki	KV	25,31.5
Rated urutan operasi		0-0.3s-C0-180s-C0
Dirating short-circuit saiki breaking kaping	kaping	12
Rated arus tutup hubung singkat (puncak)	KA	63.80
Rated puncak tahan saiki	KA	63.80
Dirating short-time tahan saiki	KA	25,31.5
Dirating short-circuit durasi saiki	S	4
kacepetan mbukak rata-rata	MS	1.5±0.2
Kacepetan nutup rata-rata	MS	0,7 ± 0,2
Kontak nutup wektu bouncing	MS	<5
Telung fase nutup (mbukak) kesalahan sinkronisasi	MS	<2
wektu nutup	MS	<150
wektu mbukak	MS	<60
urip mekanik	kaping	10000
Tegangan operasional sing dirating lan sirkuit tambahan sing dirating voltase	V	DC220.AC220
DC resistance bunder saben phase (ora kalebu trafo)	μQ	<100
Kontak dinamis, statis diijini nganggo kekandelan	MM	3
Bobot	KG	800
