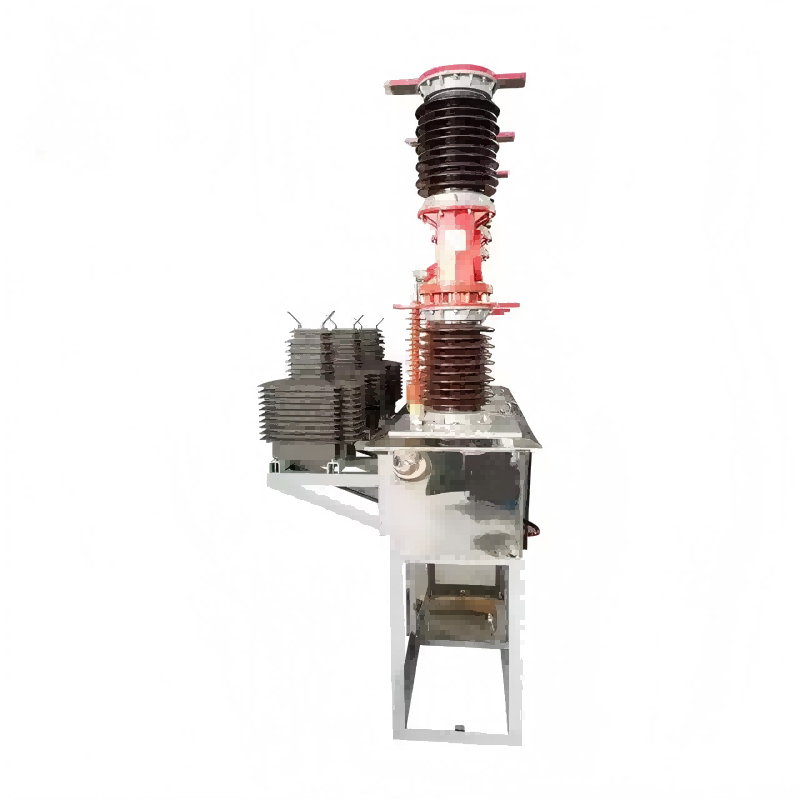

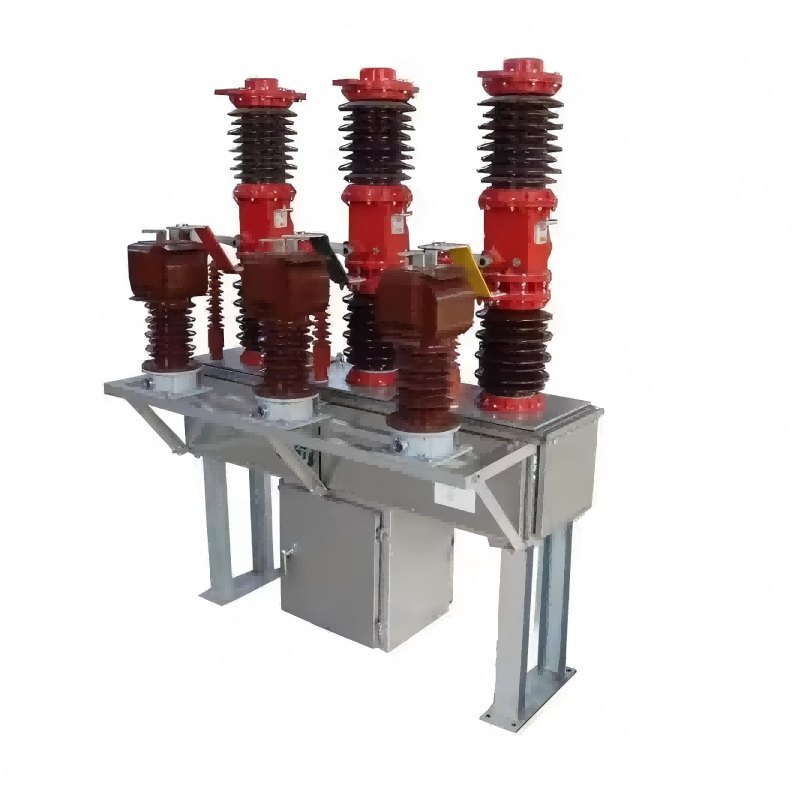

Telung Phase High Voltage 35KV 40.5KV Pemutus Sirkuit Vakum Kanthi Transformator

Lugao kang independen dikembangaké lan diprodhuksi Three Phase High Voltage 35KV 40.5KV Vacuum Circuit Breaker Kanthi Transformer cocok kanggo jaringan distribusi daya antar kutha, njupuk operasi aman saka kothak daya lan nyediakake pangayoman short-circuit. Wis kinerja sealing apik lan gampang kanggo nginstal lan njaga. Wis dipuji dening para pelanggan ing omah lan ing luar negeri.

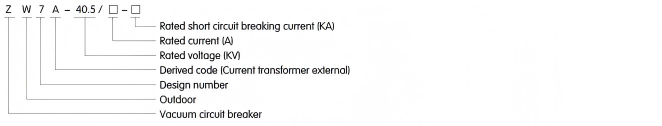

Model:ZW7-40.5

Kirim Pitakonan

Deskripsi Produk

Pambuka produk

The Three Phase High Voltage 35KV 40.5KV Vacuum Circuit Breaker Kanthi Transformers dirancang kanggo digunakake ing sistem daya telung phase operasi ing 50 Hz lan voltase dirating 40.5 kV. Iki digunakake kanggo medhot lan nyambungake arus beban, arus kakehan, lan arus hubung singkat.

Spesifikasi

Ora.	Katrangan			unit	data
1	Dirating voltase			KV	40.5
2	Tingkat insulasi sing dirating	1 min frekuensi daya tahan voltase	Tes garing	KV	95
		1 min frekuensi daya tahan voltase	Tes udan		80
		Impuls kilat tahan tegangan (puncak)			185
3	Rated saiki			A	1250; 1600; 2500
4	Rated short-circuit breaking saiki			KA	20; 25; 31.5
5	Rated urutan operasi				O-0.3s-CO- 180s-CO
6	Dirating short-circuit breaking siklus saiki			bab	12
7	Rated short-circuit nutup saiki (nilai puncak)			KA	50;63;80
8	Rated puncak tahan saiki			KA	50;63;80
9	Dirating short-circuit tahan saiki			KA	20;25;31.5
10	Dirating short-circuit durasi			S	4
11	Jarak bukaan kontak			MM	22±2
12	Jarak bukaan kontak			MM	4±1
13	kacepetan trip rata-rata			M/S	1.5±0.2
14	Kacepetan nutup rata-rata			M/S	0,7 ± 0,2
15	Kontak nutup wektu mumbul			MS	≤2
16	Telung fase utama breaker (sub) ngoper beda wektu sinkronisasi			MS	≤2
17	wektu nutup			MS	≤150
18	Wektu trip			MS	≤60
19	Umur mekanik			bab	10000
20	Tegangan operasi sing dirating - Tegangan sirkuit tambahan			V	DC110/220 AC110/220
21	Resistansi DC saben sirkuit fase (ora kalebu trafo)			μΩ	≤100
22	Bobot			KG	800
