630A Pemutus Sirkuit Vakum HV njero ruangan

LiuGao kanthi bangga ngadeg minangka produsen pemutus sirkuit vakum njero ruangan khusus, nawakake Pemutus Sirkuit Vakum HV Dalam Ruangan 630A kanthi kutub sing dipasang. Dirancang kanthi sengaja kanggo digunakake ing sistem distribusi daya njero ruangan AC 50Hz telung fase, pemutus sirkuit kasebut dirating khusus kanggo voltase 24 kV. Fungsi utamane yaiku nglindhungi lan ngontrol peralatan listrik ing macem-macem setelan, kalebu perusahaan industri lan pertambangan, pembangkit listrik, lan gardu induk. Pemutus sirkuit VS1-24 duwe peran penting kanggo njamin keamanan lan linuwih sistem listrik kanthi langsung ngganggu sirkuit yen ana kesalahan utawa kahanan sing ora normal. Pilih LiuGao kanggo solusi mutakhir sing nemtokake maneh standar ing pemutus sirkuit vakum njero ruangan.

Kirim Pitakonan

Deskripsi Produk

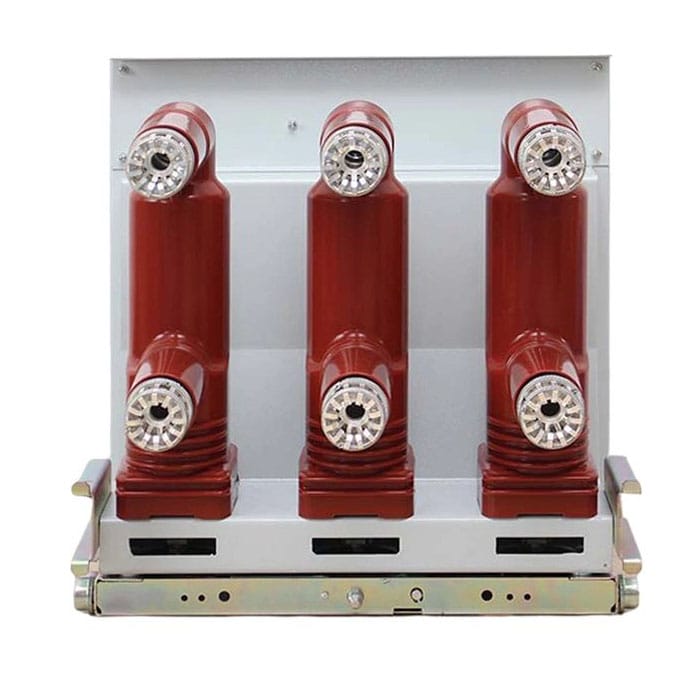

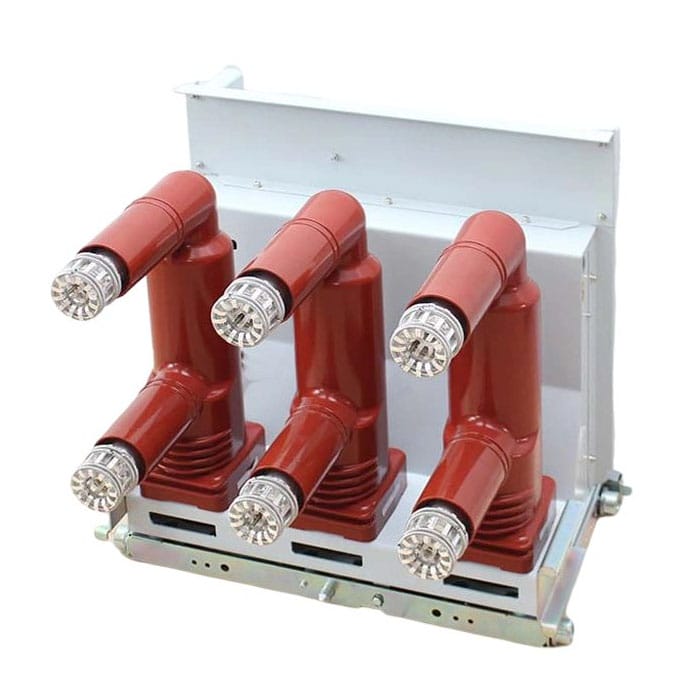

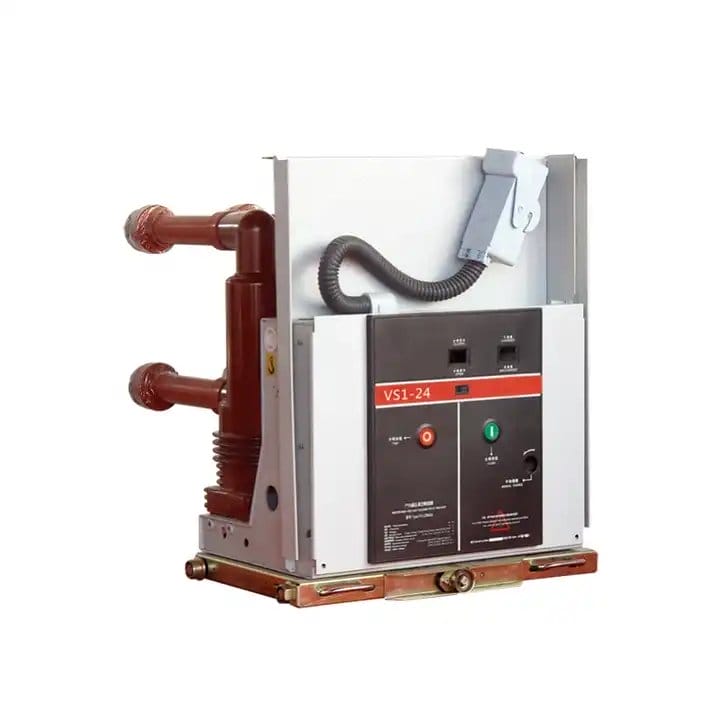

Liugao minangka supplier Pemutus Sirkuit Vakum HV Indoor 630A. Seri VS1-24 pemutus sirkuit vakum njero ruangan kanthi kutub dipasang nggunakake desain kutub sing dipasang kanggo sirkuit konduktif utama. Desain inovatif iki sacara signifikan ningkatake insulasi, linuwih mekanis, lan kinerja rusak, sing ndadékaké operasi tanpa pangopènan lan umur mekanik lan listrik sing luwih dawa. Pemutus sirkuit vakum tundhuk karo standar nasional lan IEC, entuk rating kinerja M-E2-C2.

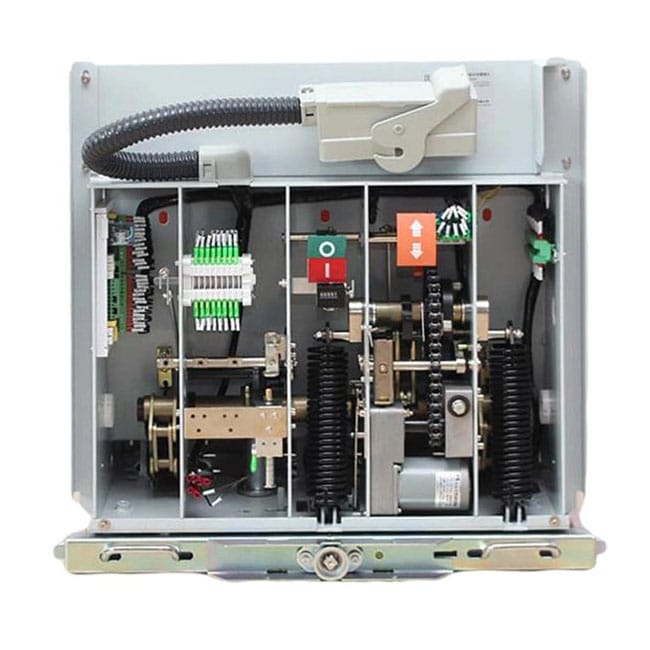

Dirancang kanggo kompatibilitas karo switchgear kaya KYN28-24(GZS1), produk iki cocok kanggo instalasi tetep. Pemutus sirkuit vakum beroperasi adhedhasar prinsip, nalika kontak obah lan statis mbukak liwat mekanisme operasi, busur dibentuk ing antarane. Volatilisasi suhu dhuwur saka permukaan kontak ngasilake medan magnet, nyurung busur kanthi cepet ing arah tangensial permukaan kontak. Uap logam dikondensasi ing silinder logam (tameng), lan busur kanthi alami bakal mati nalika ngliwati nol, saéngga kekuwatan medium bisa pulih kanthi cepet.

Saliyane kinerja sing dipercaya, seri VS1-24 cocog kanggo aplikasi njero ruangan ing industri, perusahaan pertambangan, pembangkit listrik, lan gardu induk. Desain kutub sing dipasang njamin linuwih insulasi lan kemampuan mecah sing efisien. Pemutus sirkuit vakum njero ruangan iki, sing dipasang ing switchgear, nyedhiyakake solusi sing kuat kanggo proteksi lan kontrol peralatan listrik ing macem-macem lingkungan voltase dhuwur.

630A Lingkungan Operasi Pemutus Sirkuit Vakum HV njero ruangan

1. Suhu udara sekitar: wates ndhuwur +40 derajat, watesan ngisor -40 derajat;

2. Altitude: ≤2000m (yen dhuwure mundhak, tingkat insulasi sing dirating bakal tambah sesuai);

3. Tekanan angin: ora luwih saka 700Pa (padha karo kacepetan angin 34m / s);

4. Intensitas lindhu: ora luwih saka 8 derajat;

5. Tingkat kontaminasi: Ⅳ tingkat;

6. Maksimum prabédan suhu saben dina: ora luwih saka 25 derajat;

7. Kelembapan relatif: rata-rata saben dina ora luwih saka 95%, lan rata-rata saben wulan ora luwih saka 90%;

8. Panggonan tanpa inflammability, bebaya bledosan, karat kimia lan geter abot.

Spesifikasi Pemutus Sirkuit Vakum HV Indoor 630A

Nomer	Paramèter		Unit	Nilai
1	Dirating voltase		kV	24
2	Tingkat insulasi sing dirating	Dirating frekuensi daya short-time tahan voltase (1min)	kV	65, 79
		(interfase, lemah relatif, fraktur)
		Rated kilat impuls tahan voltase	kV	125, 145
		(fase, fase, port)
3	frekuensi dirating		Hz	50
4	Rated saiki		A	630, 1250, 1600
				2000, 2500, 3150
5	Rated short-circuit breaking saiki		kA	20, 25, 31.5
6	Dirating short-time 4s tahan saiki			20, 25, 31.5
7	Rated short-circuit nggawe saiki			50, 63, 80
8	Rated puncak tahan saiki			50,63,80
9	Urutan Operasi Nominal			O-0.3s-CO--180s-CO
10	Dirating short-circuit breaking kaping breaking saiki		wektu	20
11	Rated kabel charging breaking current		A	31.5
12	Rated single kapasitor bank breaking saiki		A	630
13	Rated back-to-back kapasitor bank breaking saiki		A	400
14	urip mekanik		wektu	10000
15	Kontak obah lan statis ngidini kekandelan akumulasi saka nyandhang		mm	3
