LiuGao kanthi bangga ngadeg minangka produsen pemutus sirkuit vakum njero ruangan sing misuwur, nampilake Pemutus Sirkuit Vakum Penutupan Otomatis 40.5KV 40.5KV - piranti listrik voltase dhuwur njero ruangan kanthi voltase 40.5kV, beroperasi ing AC 50Hz telung fase. Dicocogake kanggo perusahaan industri lan pertambangan, gardu induk, lan sistem transmisi lan distribusi, pemutus iki nyedhiyakake kontrol sing dipercaya lan switching perlindungan. Kesesuaian sing luar biasa kanggo aplikasi ing metalurgi lan nggawe baja busur listrik, ing ngendi operasi sing kerep banget penting, mbedakake. Selaras karo standar "AC High Voltage Circuit Breaker" GB 1984-89, LiuGao ngajak sampeyan ngalami solusi mutakhir sing nemtokake maneh linuwih lan kinerja ing pemutus sirkuit vakum njero ruangan.
LiuGao minangka produsen pemutus sirkuit vakum sing darmabakti, ZN23-40.5 Pemutus Sirkuit Vakum minangka piranti distribusi daya voltase dhuwur ing njero ruangan sing dirancang kanggo voltase voltase 40.5kV lan beroperasi ing AC 50Hz telung fase. Padha bisa seamlessly Integrasi karo JYN1-35 lan GBC-35 switchgear. Pemutus sirkuit iki cocog kanggo ngontrol lan nglindhungi transmisi daya lan sistem distribusi ing fasilitas kaya pembangkit listrik lan gardu. Utamane, dheweke unggul ing aplikasi kanthi operasi sing kerep, kayata ing industri metalurgi lan baja busur.

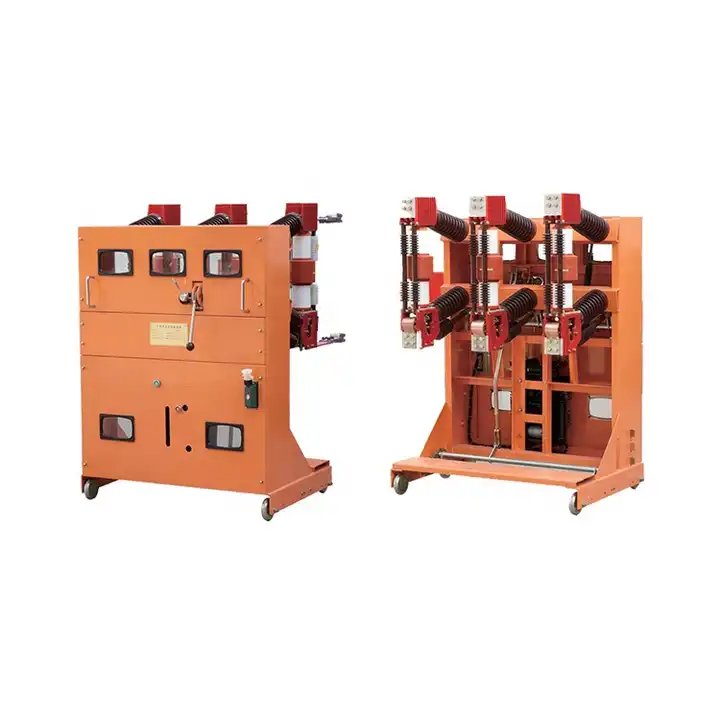

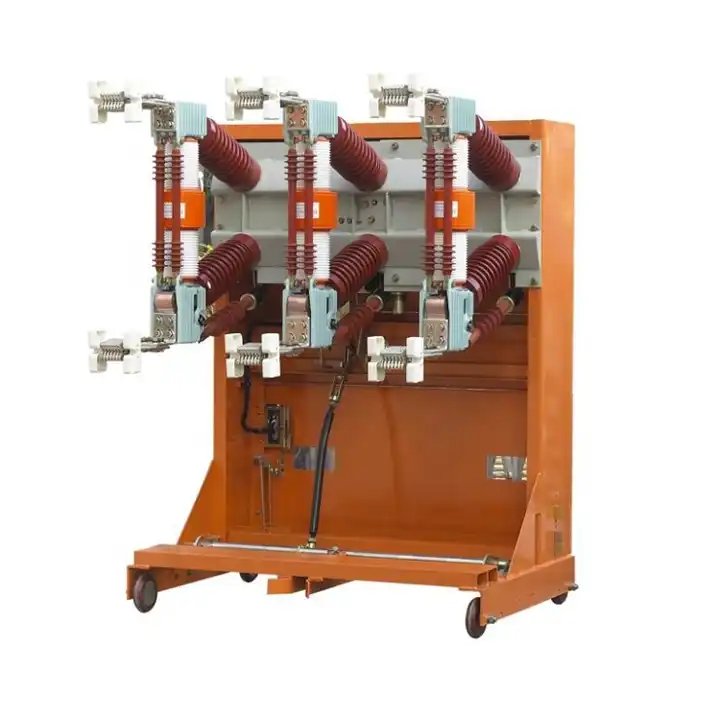

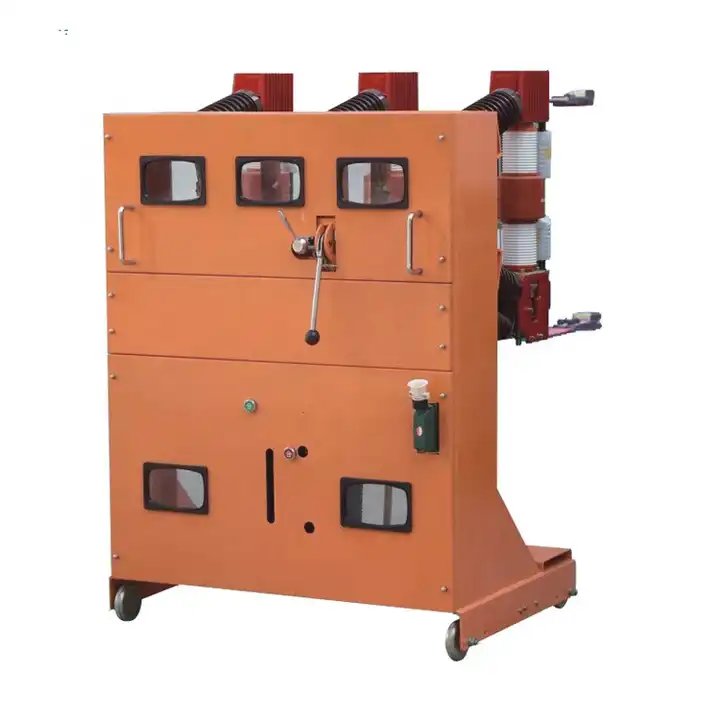

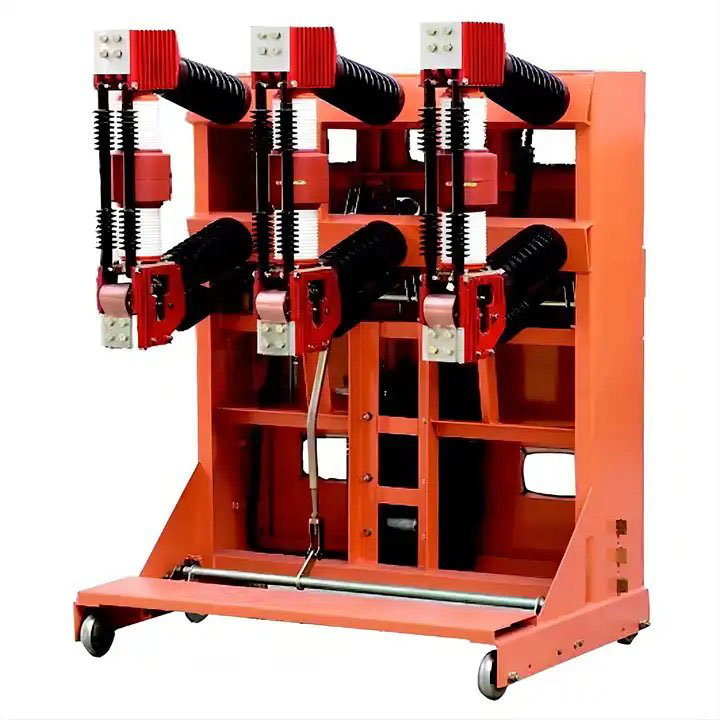

Nampilake desain jinis gerobak, Pemutus Sirkuit Vakum ZN23-40.5 duwe struktur sing dipikirake kanthi apik kanggo perawatan sing gampang. Dheweke dilengkapi mekanisme operasi elektromagnetik CD10-Ⅱ utawa mekanisme operasi spring CT19-BN. Pemutus iki dirancang khusus kanggo instalasi ing switchgear voltase dhuwur kaya GBC-40.5, JYN1-40.5, lan lemari dhuwur liyane.
1. Watesan ndhuwur suhu udhara sekitar ora luwih saka +40"C, lan wates ngisor ora luwih murah tinimbang -10 ° C (panyimpenan lan transportasi ing -30 °C diijini):
2. Ing wilayah sing dhuwure ora ngluwihi 1000m, nalika produk digunakake ing sistem 7.2kV, ketinggian sing ditrapake bisa ditambah nganti 3000m;
3. Kelembapan relatif: rata-rata saben dina ora luwih saka 95%, lan rata-rata saben wulan ora luwih saka 90%;
4. Tekanan uap jenuh: nilai rata-rata saben dina ora luwih saka 2.2x 103MPa, nilai rata-rata saben wulan ora luwih saka 1.8x 103MPa, lan kondensasi bisa kedadeyan nalika suhu mudhun banget sajrone periode kelembapan;
5. Situs instalasi kudu bebas saka getaran sing kerep banget;
6. Udhara ing saubengé ora kena dicemari sacara signifikan dening gas korosif utawa gampang kobong lan uap banyu;
7. Situs instalasi kudu tetep garing lan resik;
8. Intensitas seismik ngirim ora ngluwihi 8 derajat.
Ora. | Item | Unit | data | ||
1 | Tegangan Rated | Kv | 40.5 | ||
2 | Rated Insulation (1min frekuensi daya tahan tegangan) | Kv | 95 | ||
3 | Rated Insulation (Rated lightning impulse tahan tegangan) | A | 185 | ||
4 | Frekuensi Rated | Hz | 50 | ||
5 | Rated Saiki | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Dirating Short-circuit Breaking Saiki | Ing | 25 / 31.5 | ||
7 | Rated Peak Tahan Saiki | Ing | 63 / 80 | ||
8.a | Rated short-circuit nggawe saiki | Ing | 63 / 80 | ||
8.b | Dirating Short-circuit Saiki Breaking Times | t | 20 | ||
9 | Wektu istirahat | ms | ≤80 | ||
10 | Dirating Wektu Stabilisasi Thermal | s | 4 | ||
11 | Rated Urutan Operasi | / | O-0.3s-CO-180s-CO | ||
12 | Rated Tegangan Operasi | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Dirating Arus Kerja Tutup lan Opening Coil | / | 1.05(110V) / 0.96(220V) | ||
14 | Jarak Pusat Fase | mm | 300±1,5 / 380±1,5 / 440± 1,5 | ||
15 | Kekandelan Nganggo sing Diidini Kontak | mm | ≤3 | ||
16 | Resistansi Sirkuit Utama kanggo Saben Fase | mΩ | 80 | ||
17 | Umur Mekanik | F | 10000 |
Ora. | Item | Unit | data | ||
1 | Jarak Kontak | mm | 20±2 | ||
2 | Overtravel | mm | 4±1 | ||
3 | Rata-rata Kacepetan Panutup | m/s | 0,6±0,2 | ||
4 | Rata-rata Kacepetan Opening | m/s | 1.6±0.3 | ||
5 | Wektu Panutup | ms | 50~85 | ||
6 | Wektu Bukak | ms | 40~85 | ||
7 | Nutup Kontak Bounce Time | ms | ≤3 | ||
8 | Panutup lan pambuka telung fase ing fase sing beda | ms | ≤2 | ||
9 | Buffer Stroke | mm | 17 |
