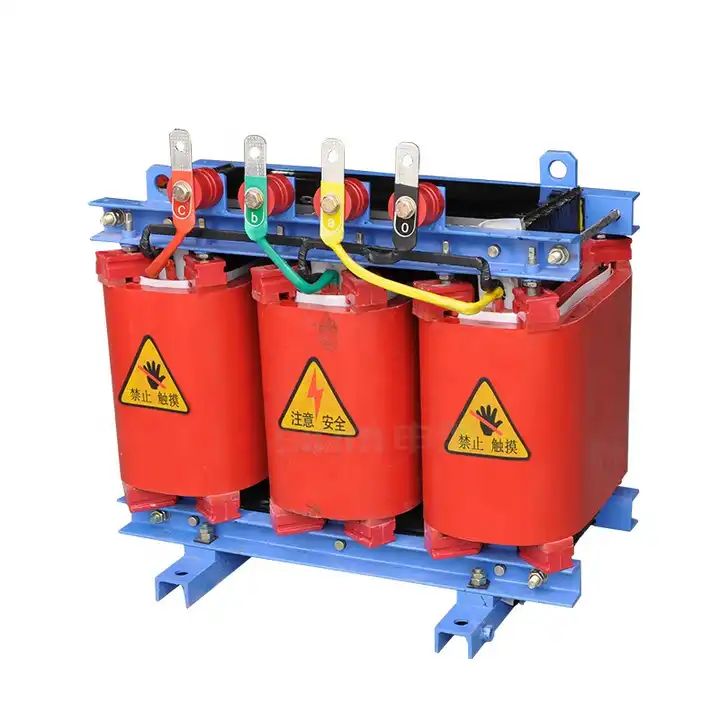

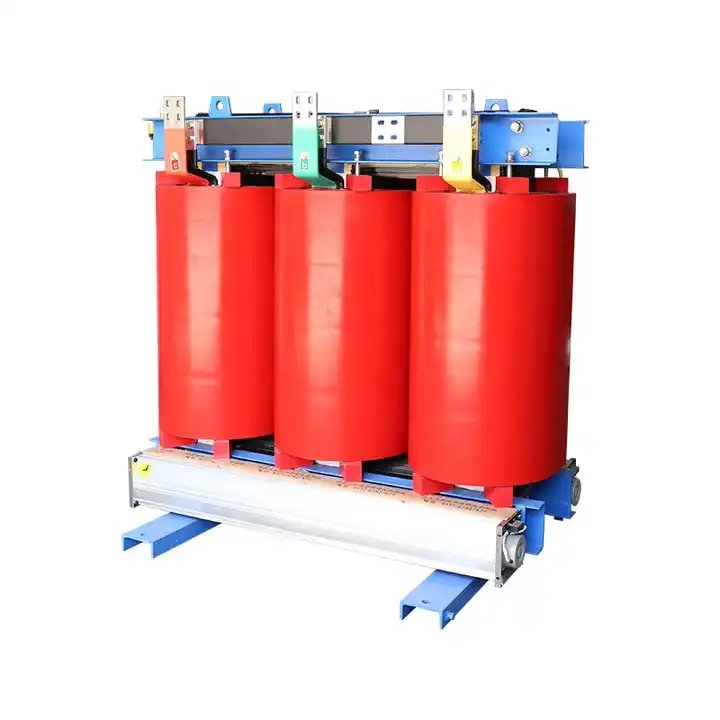

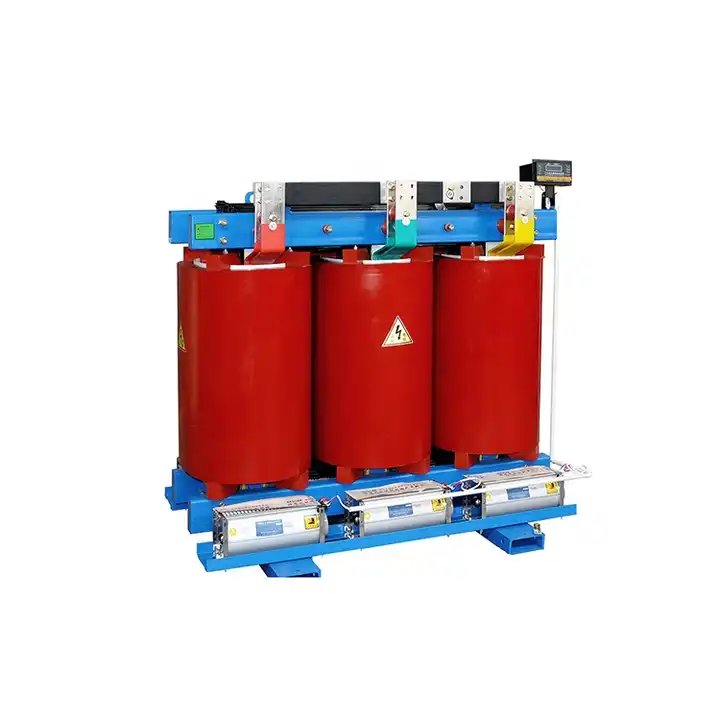

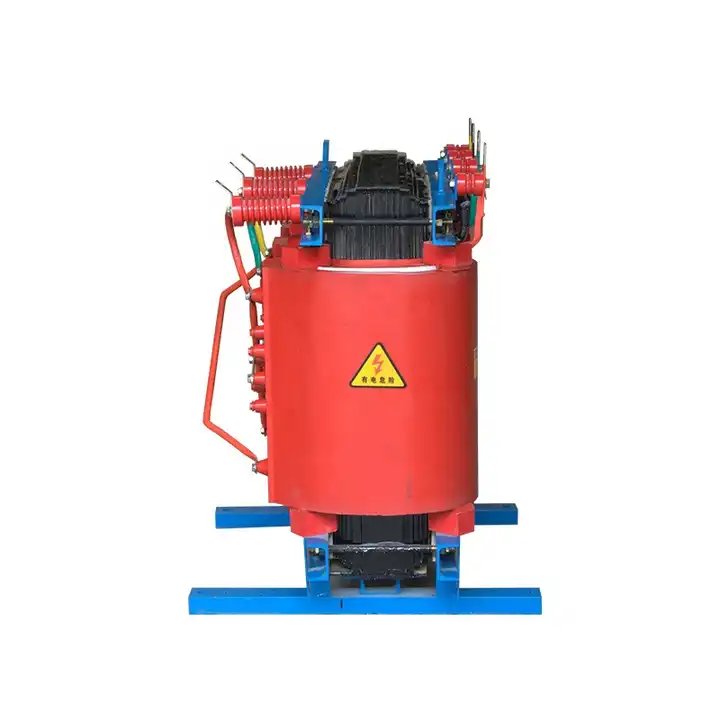

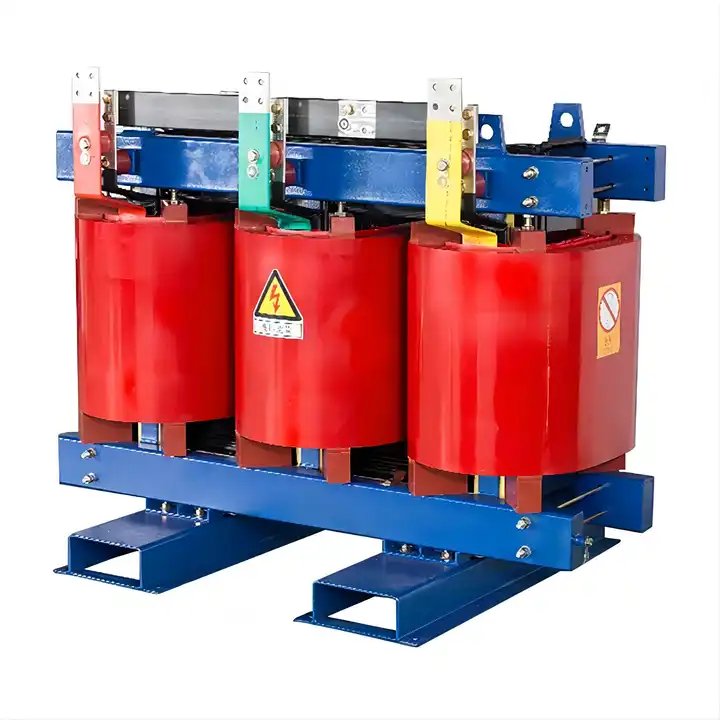

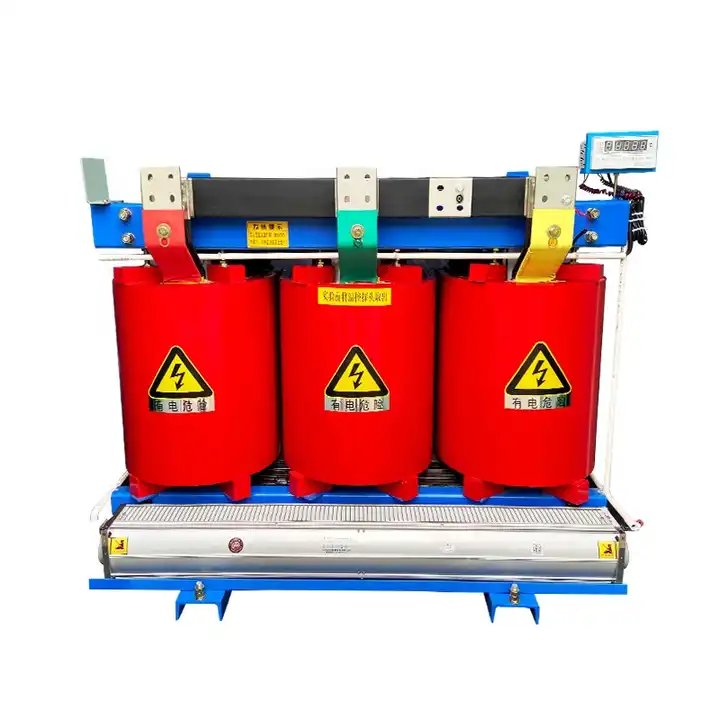

11KV Cast Resin Garing Tipe Transformer

Lu Gao minangka ing 11KV Cast Resin Garing Tipe Transformer Produsen, Garing jinis Transformer selaras karo IEC726 lan GB / T10228-1997 standar, ditondoi dening Uploaded sawijining nyengsemaken saka atribut. Iki kalebu ora mung kerugian sing sithik, konstruksi sing kompak lan entheng nanging uga tingkat swara sing minimal, tahan lembab, kekuwatan mekanik sing dhuwur, tahan api, kapasitas kakehan sing kuat, lan tingkat pelepasan parsial sing sithik. Trafo iki nemokake aplikasi sing wiyar ing sistem transmisi lan distribusi daya, utamane ing pusat beban abot lan lokasi kanthi syarat proteksi geni sing ketat, dadi pilihan sing serba guna lan dipercaya kanggo lingkungan operasional sing beda-beda.

Kirim Pitakonan

Deskripsi Produk

Lu Gao minangka Pemasok Transformator Tipe Kering Resin Cast 11KV, Transformator jinis garing non-encapsulated nduweni kuwalitas multifaceted, nempatake penekanan sing kuat ing safety, linuwih, efisiensi energi, perlindungan geni, lan fitur anti-bledosan, ditambah karo kauntungan ditambahaké pangopènan prasaja. Khasiat trafo jinis garing luwih ditingkatake kanthi struktur kumparan sing dirancang kanthi tliti lan proses perawatan impregnasi vakum, njamin kakebalan kanggo discharge parsial lan nyegah penurunan tingkat insulasi sajrone kabeh umur. Proses kualifikasi sing ketat dening Biro Mekanik & Industri Nasional lan Perusahaan Tenaga Nasional nandheske kepatuhan trafo jinis garing karo standar nasional.

Trafo jinis garing iki mbuktekaken banget adaptasi kanggo lingkungan nuntut ditondoi dening syarat fireproofing kenceng, kathah fluktuasi, lack of ventilasi, Dibuwang spasi, rereget, lan Kelembapan. Fleksibilitas kasebut ngluwihi macem-macem setelan kayata lapangan pembangkit listrik, sistem subway, fasilitas metalurgi, rumah sakit, bangunan dhuwur, pusat pengiriman, zona omah sing rame, lan lingkungan khusus kayata industri petrokimia, stasiun tenaga nuklir, lan kapal selam nuklir. Khusus, ing lapangan pembangkit listrik, trafo tipe garing non-encapsulated coil nduweni peran penting kanggo njaga safety, linuwih, lan efisiensi energi, dadi komponen penting ing infrastruktur stasiun. Desain sing mantep lan fitur lengkap trafo jinis garing dadi solusi sing cocog kanggo ngatasi tantangan unik sing ditimbulake dening macem-macem skenario operasional, nyumbang kanggo efisiensi lan safety sakabèhé stasiun listrik.

11KV Cast Resin Garing Tipe Transformer Lingkungan Operasi

1. Dhuwur ing sadhuwure segara ngisor 1000m.

2. Suhu udhara paling dhuwur +40ºC

3. Suhu udara rata-rata saben dina paling dhuwur +30ºC

4. Suhu udara rata-rata taunan paling dhuwur + 20v

5. Suhu udara ruangan paling ngisor-25ºC

6. Lokasi instalasi: cocok kanggo instalasi ing wilayah bebas saka geni utawa bledosan beboyo, polusi pinunjul, kimia korosi, utawa getaran gedhe banget, apa ing jero ruangan utawa njobo.

11KV Cast Resin Garing Tipe Transformer Karakteristik

1. Trafo jinis garing dirancang kanggo operate ing watesan suhu sing ditemtokake. Loro-lorone suhu sekitar lan suhu operasi trafo jinis garing kudu ana ing kisaran sing bisa ditampa kanggo nyegah overheating. Kisaran suhu sing ditemtokake kalebu suhu udara paling dhuwur +40ºC, suhu hawa rata-rata saben dina paling dhuwur +30ºC, lan suhu udara rata-rata taunan paling dhuwur +20ºC.

Ketinggian lan Kondisi Atmosfer:

2. Trafo tipe garing kudu beroperasi ing dhuwur ing ngisor 1000m ing sadhuwure segara. Kajaba iku, suhu ekstrem sing ditemtokake, kalebu suhu udara ruangan paling ngisor -25ºC, kudu dianggep kanggo njamin kinerja sing optimal ing kahanan atmosfer sing beda-beda.

3. Ventilasi sing cukup penting kanggo trafo jinis garing. Padha kudu dipasang ing wilayah kanthi aliran udara sing tepat kanggo ngilangi panas sing diasilake sajrone operasi.

4. Trafo jinis garing luwih tahan kelembapan tinimbang trafo sing dicelupake lenga, nanging kelembapan sing berlebihan isih bisa nyebabake kinerja. Dheweke kudu dilindhungi saka cahya sing suwe kanggo kelembapan sing dhuwur utawa kahanan lembab.

5. Trafo jinis garing kudu dioperasikake ing watesan beban sing ditemtokake. Kakehan overloading utawa underloading bisa mengaruhi efisiensi lan nyumbang kanggo nyandhang durung wayahe.

6. Fluktuasi voltase input kudu ana ing toleransi sing ditemtokake trafo jinis garing kanggo njamin kinerja sing stabil lan dipercaya.

7. Langkah-langkah proteksi kudu ditindakake kanggo nyuda dampak harmonik, sags voltase, lan masalah kualitas daya liyane ing trafo jinis garing.

8.Consideration kudu diwenehi kanggo lingkungan ngendi trafo jinis garing diinstal. Padha kudu direksa saka bledug, zat korosif, lan faktor lingkungan liyane sing bisa ngrusak integritas.

9. Pangopènan biasa, minangka saben Rekomendasi pabrikan, iku wigati kanggo terus linuwih trafo jinis garing. Iki bisa uga kalebu inspeksi, reresik, lan tes.

10. Trafo jinis garing kudu dioperasikake ing kapasitas kakehan sing ditemtokake nalika dibutuhake. Ngluwihi kapasitas kakehan kanggo wektu sing suwe bisa nyebabake overheating lan degradasi.

11. Trafo jinis garing dikenal kanthi tingkat gangguan sing kurang. Mesthekake yen trafo jinis garing bisa digunakake ing watesan swara sing bisa ditampa, utamane ing lingkungan sing preduli saka gangguan.

12. Trafo jinis garing kudu dipasang ing wilayah sing bebas saka bebaya geni utawa bledosan, polusi sing signifikan, korosi kimia, utawa getaran sing gedhe banget, ing njero ruangan utawa ing njaba ruangan. Iki njamin keamanan lan kinerja trafo jinis garing ing macem-macem lingkungan instalasi. Tansah waca dokumentasi pabrikan kanggo pedoman khusus sing ana gandhengane karo model trafo jinis garing sing digunakake.

11KV Cast Resin Garing Tipe Transformer Specification

Data Teknis saka 11kV SGB10 H-Grade Perlindungan Lingkungan Tipe Kering Transformer Daya
				Rugi (kW)						(mm)			(mm)
Kapasitas Rated	Grup Tegangan (kV)		Metode Sambungan		(145)	Arus tanpa beban	Impedansi	Tingkat Isolasi	Bobot	(L)	(W)	(H)	(L)	(W)	(H)
(kVA)	HV	LV	Metode Sambungan	Tanpa beban	Muatan	%	%		(kg)	ukuran			Ukuran outline karo casing protèktif
80				0.37	1.75	2.2			490	950	550	910	1250	1000	1330
100				0.4	2.17	2			520	950	600	910	1280	1100	1330
125				0.47	2.59	1.8			650	970	600	920	1300	1050	1350
160				0.545	3.1	1.8			740	1000	710	965	1330	1050	1350
200				0.625	3.97	1.6	4		850	1040	710	990	1360	1100	1400
250	11			0.72	4.68	1.6			1005	1090	710	1045	1400	1150	1450
315	11			0.88	5.61	1.4			1270	1120	710	1120	1500	1200	1500
400	10	0.4	Dina11	0.975	6.63	1.4		F/F	1470	1240	850	1185	1600	1250	1600
500	10		Yyn0	1.16	7.95	1.4			1750	1290	850	1220	1650	1300	1650
630	6.3			1.3	9.78	1.2			1900	1500	870	1370	1850	1300	1650
800	6			1.52	11.56	1.2			2290	1550	870	1570	1900	1300	1800
1000				1.77	13.35	1.1			2700	1600	870	1665	1950	1300	1950
1250				2.09	15.64	1.1	6		3130	1680	1120	1765	2050	1350	2000
1600				2.45	18.11	1.1			3740	1750	1120	1860	2100	1400	2100
2000				3.32	21.25	1			4500	1870	1120	1880	2150	1500	2200
2500				4	24.74	1			5340	2120	1120	1950	2400	1500	2200
(Cathetan): (Rentang nutul voltase dhuwur) ±4×2,5% utawa ±3×2,5%, Frekuensi: 50Hz.
