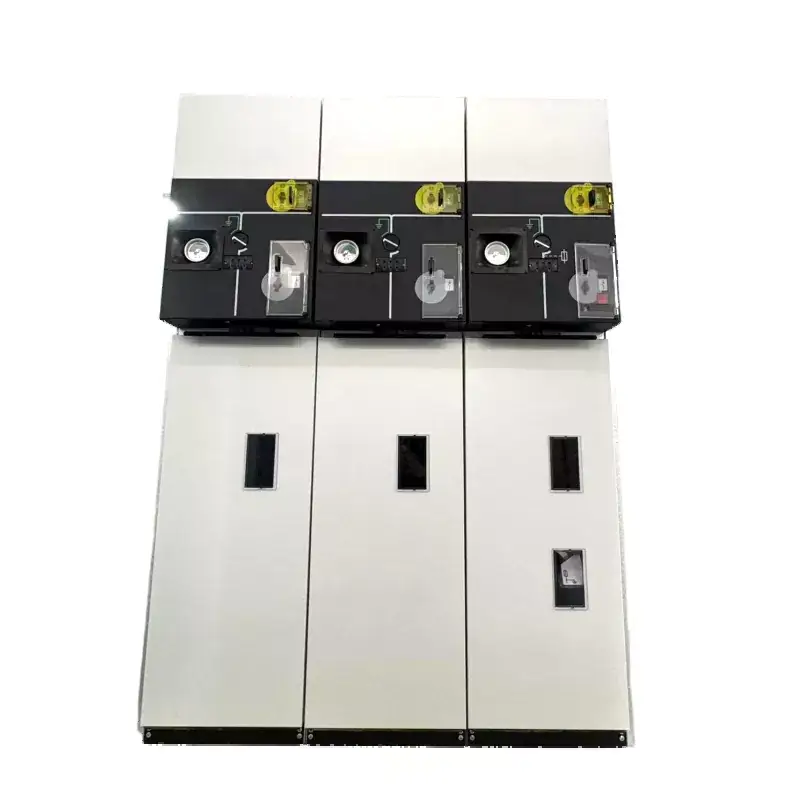

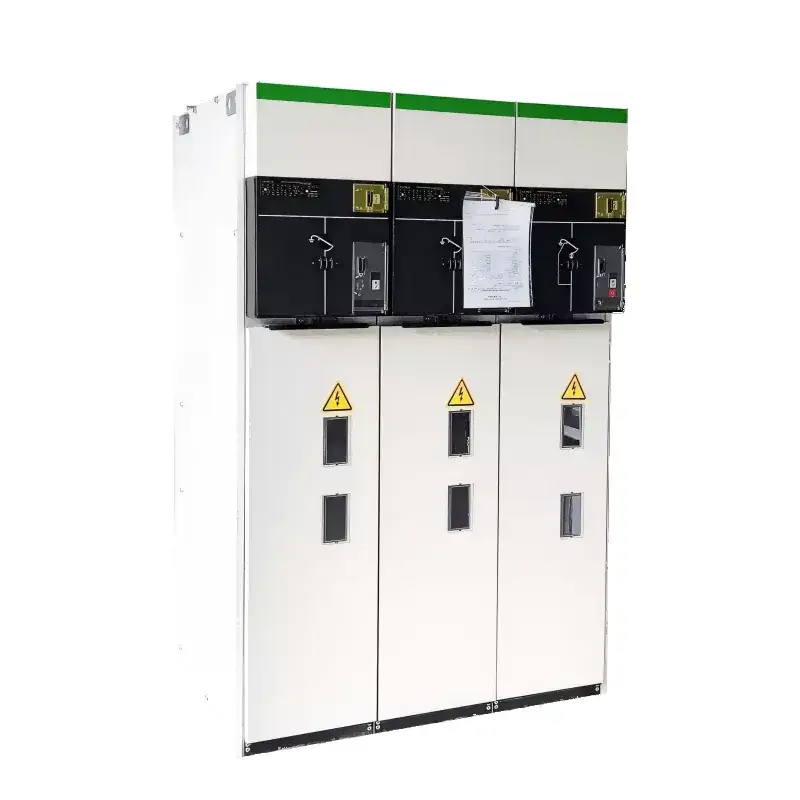

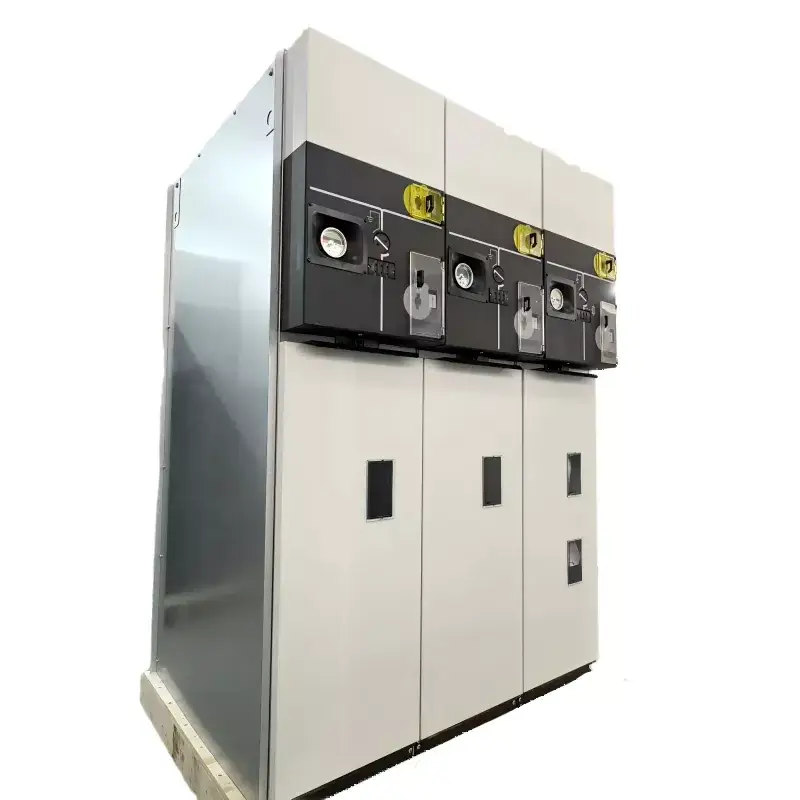

SM6 SF6 Gas terisolasi kompak RMU logam terlampir switchgear

LGSM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear nggunakake gas SF6 minangka medium insulasi, menehi kaluwihan kayata struktur kompak, operasi tanpa pangopènan, lan linuwih dhuwur. Lugao nduweni teknologi R&D canggih lan jalur produksi kanthi otomatis, njamin kualitas produk sing dhuwur. LGSM6 wis diekspor menyang Asia Tenggara, Eropa, lan wilayah liyane, kanthi dodolan taunan ngluwihi 5,000 unit. Persediaan sing cukup dijaga kanggo ndhukung pangiriman kanthi cepet.

Kirim Pitakonan

Deskripsi Produk

SM6 SF6 Gas terisolasi kompak RMU logam switchgear iki bab switchgear, ngerti, RMU kompak sing terisolasi karo SF6 gas lan logam terlampir. Sawijining jinis jinis anyar sing nggunakake ngalih mbukak SF6 minangka bagéan utama kanggo switching.Inside, segel munggah kuwi penting kaya mbobol sirkuit, ngalih mbukak, lan disconnector kabeh ing kothak stainless steel kapenuhan gas SF6 sing. Persiyapan iki ndadekake bisa dipercaya lan njaga wong aman, lan ora mbutuhake pangopènan. Iki minangka salah sawijining bagean sing luwih apik babagan iki. Sampeyan bisa milih busbar sing bisa ditambahi, sing ngidini sampeyan nggabungake apa wae sing dikarepake kanggo modularitas lengkap. Busbar kasebut ditambahi nanging tetep terisolasi lan dilindhungi kanthi aman. Ukurane cilik, bisa digunakake kanthi fleksibel, duwe interlocking sing apik supaya ora ana sing salah, lan nginstal cukup gampang. Sakabèhé, mbantu ngirit akèh papan ing panggonan kaya kamar distribusi utawa gardu transformator. Cocog karo kahanan sing beda-beda lan apa sing dibutuhake pangguna.

Parameter teknis utama

Ora.	Item		Unit	Paramèter
1	Tegangan Rated		kV	12	24	36	40.5
2	Rated Saiki		A	630/1250
3	Frekuensi Rated		Hz	50/60
4	1-Menit Frekuensi Daya Tahan Tegangan	Total Nilai	kV	42	55	80	95
		Titik Putus		48	65	95	110
5	Impulse Kilat Tahan Tegangan	Total Nilai	kV	75	125/150	170	95
		Titik Putus		85	150/160	185	215
6	Dirating Short-Time Tahan Saiki	Sirkuit Utama	kA	25/2s
		Sirkuit Grounding		25/2s
7	Rated Peak Tahan Saiki		kA	63			50
8	Rated Transfer Saiki		A	1300~1700
9	Rated Load Panutup Breaking Saiki		A	630
10	Rated Kabel Ngisi daya Breaking Arus		A	50/10
11	Unloaded Transformer Breaking Saiki		A	20
12	Kabel Pengisian Ground Fault Breaking Current		A	100			80
13	Dirating Short-Circuit Breaking Saiki		kA	20
14	Rated Short-Circuit Closing Current		kA	63			50
15	Kelas Proteksi			IP3X
16	Muat Ngalih Urip		Wektu	5000
17	Grounding Ngalih Urip		Wektu	5000

Diagram Skema Tipikal:

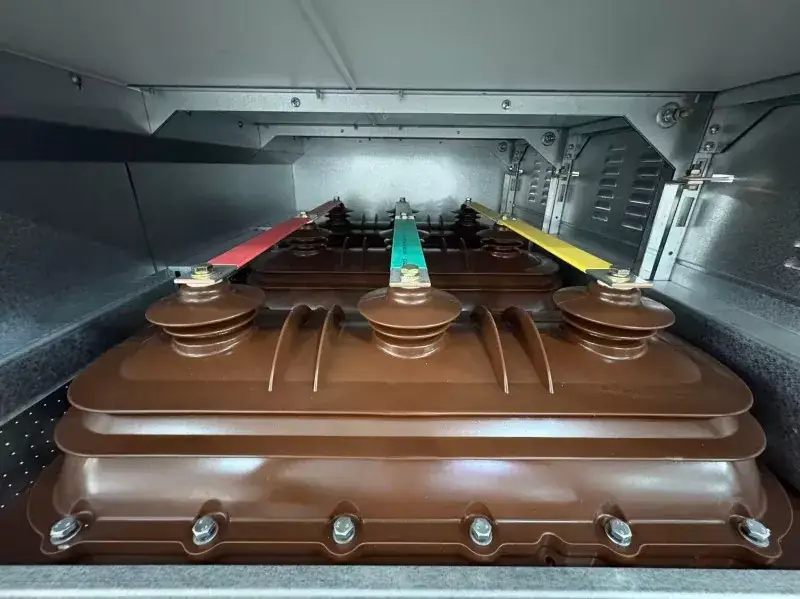

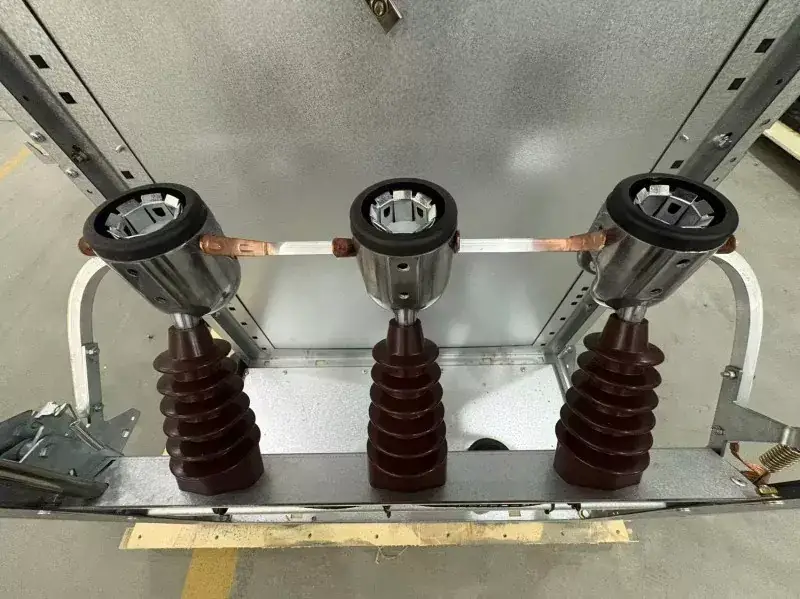

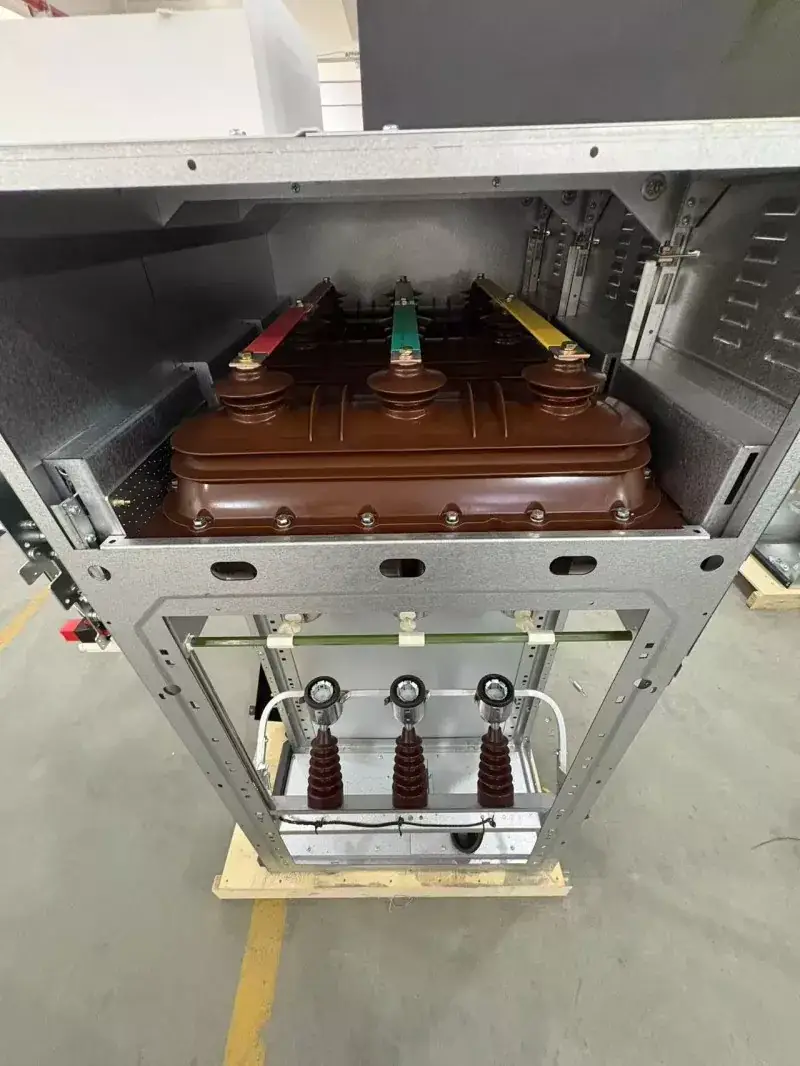

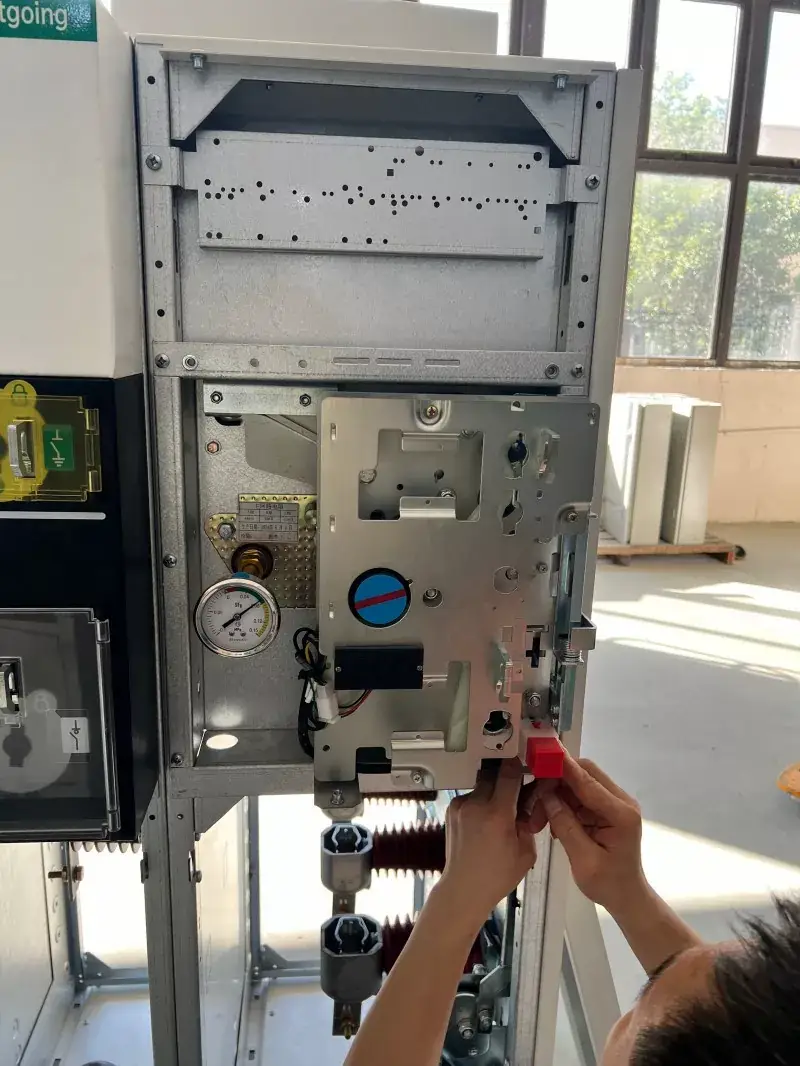

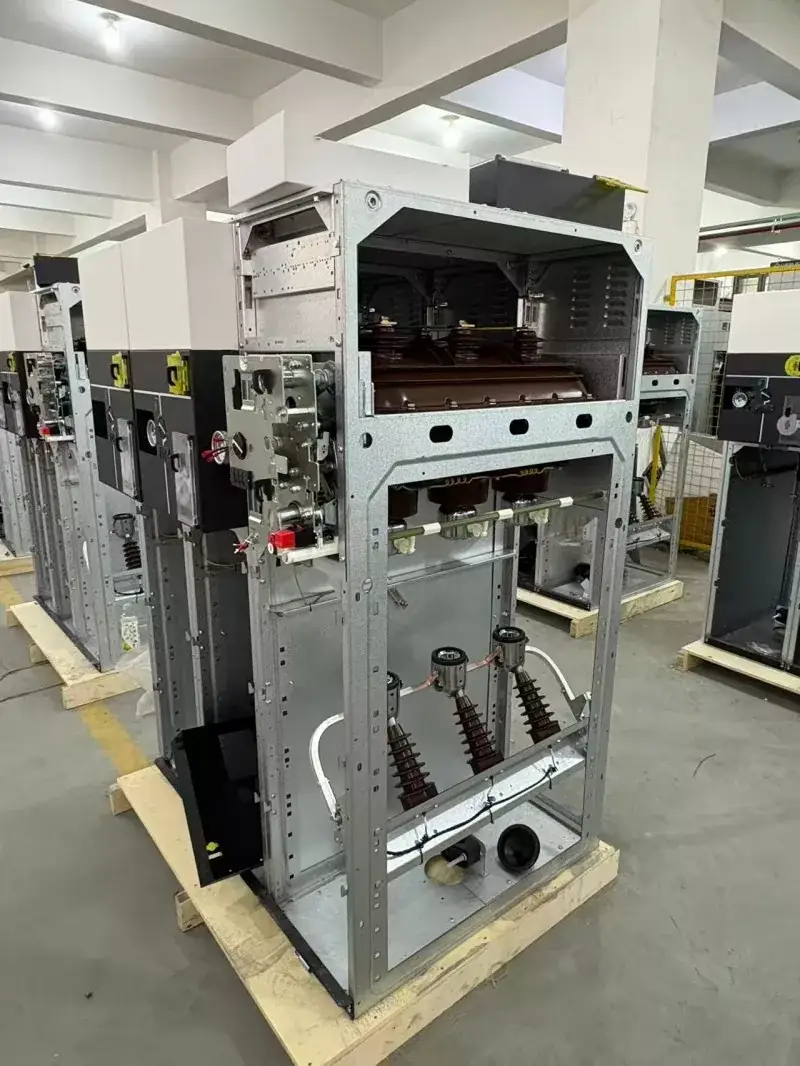

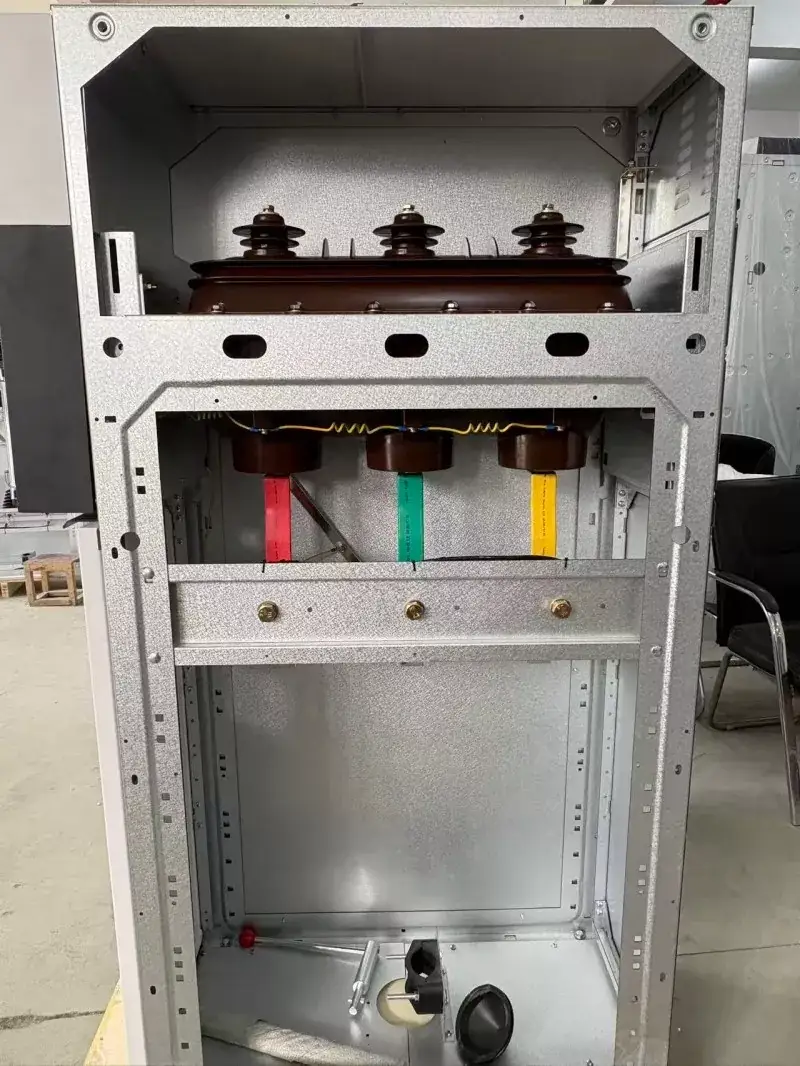

Pabrik shooting:

Apa Pilih LGSM6 RMU

1. Desain Disegel Kanthi: Kamar gas SM6 SF6 Gas terisolasi kompak RMU logam switchgear sing dilas laser kanggo njamin kinerja sealing sing dipercaya. Nggunakake sifat insulasi lan pemadam busur sing apik saka gas SF6, jarak insulasi fase-kanggo-fase lan fase-kanggo-lemah dipendhet sacara signifikan, lan tekanan gas sing kurang ndadekake ora sensitif marang owah-owahan suhu.

2. Desain Ngalih Tiga-Posisi: Ngalih beban / pedhot iki nggabungake telung posisi: ditutup, mbukak, lan lemah. Desain kontak obah Rotary nyedhiyakake operasi sing prasaja lan intuisi, lan visibilitas titik break katon kanthi jelas liwat jendhela pengamatan, nyukupi syarat safety pangopènan. A interlock mechanical lengkap antarane telung posisi ngilangake kamungkinan misoperation.

3. Modularitas dhuwur lan Expandability: Modul bisa arbitrarily digabungake lan ditambahi liwat busbar ngalangi-terisolasi utawa konektor darmabakti, cocok kanggo garis terminal prasaja uga sistem sumber daya jaringan ring Komplek. Kabeh unit uga duwe antarmuka khusus kanggo operasi listrik lan otomatisasi.

4. Rating Proteksi Ultra-High: Kabeh kabinèt kabinèt entuk rating proteksi IP3X utawa IP4X. Dilengkapi piranti interlocking mechanical lengkap, njamin safety saka personel lan peralatan. Kabinet dilengkapi saluran relief tekanan kanggo ngeculake tekanan kanthi cara sing ditarget.

Pitakonan sing Sering Ditakoni

•Apa jinis SM6 SF6 Gas terisolasi kompak RMU logam terlampir switchgear mbutuhake pangopènan biasa?

Ora. Wiwit kabeh bagean urip disegel ing kamar stainless steel kapenuhan gas SF6, padha rampung diisolasi saka rereged external, Kelembapan, lan oksidasi. Operasi rutin mung mbutuhake mriksa gerakan mekanis ing kothak kontrol lan maca instrumen supaya bisa digunakake kanthi bener.

•Apa ana cukup papan kanggo sambungan kabel? Apa instalasi gampang?

Lugao wis ngoptimalake tata letak kompartemen kabel, nyedhiyakake papan sing cukup kanggo sambungan kabel, nggampangake fabrikasi kabel terminasi lan instalasi kabel grounding.

• Suwene umur produk?

Ing kahanan operasi normal, urip layanan dirancang prodhuk iku umume nganti 30 taun. Kothak gas stainless steel duwe resistensi karat sing kuat, lan umur mekanik saklar utama (kayata saklar beban) biasane bisa tekan luwih saka 5,000 siklus.

•Apa perusahaan sampeyan duwe saham sing kasedhiya? Apa wektu pangiriman?

Pesenan biasa bisa dikirim sajrone kira-kira 15 dina kerja. Solusi khusus khusus (kayata saiki dhuwur, voltase non-standar) umume mbutuhake 15-30 dina.
