GW4 Series 110KV 150KV Outdoor High Voltage Electric Disconnector Ngalih

Lugao's GW4 Series 110KV 150KV Outdoor High Voltage Electric Disconnector Switchs gampang kanggo operate, nginstal, lan njaga. Iki digunakake kanggo nyambungake utawa medhot sirkuit voltase dhuwur ing beban. Padha uga bisa digunakake ing skenario kayata ngisolasi garis mlebu lan metu ing gardu. Lugao nduweni kemampuan kanggo ngasilake massal kanthi cepet kanggo nyukupi kabutuhan pelanggan.

Model:GW4

Kirim Pitakonan

Deskripsi Produk

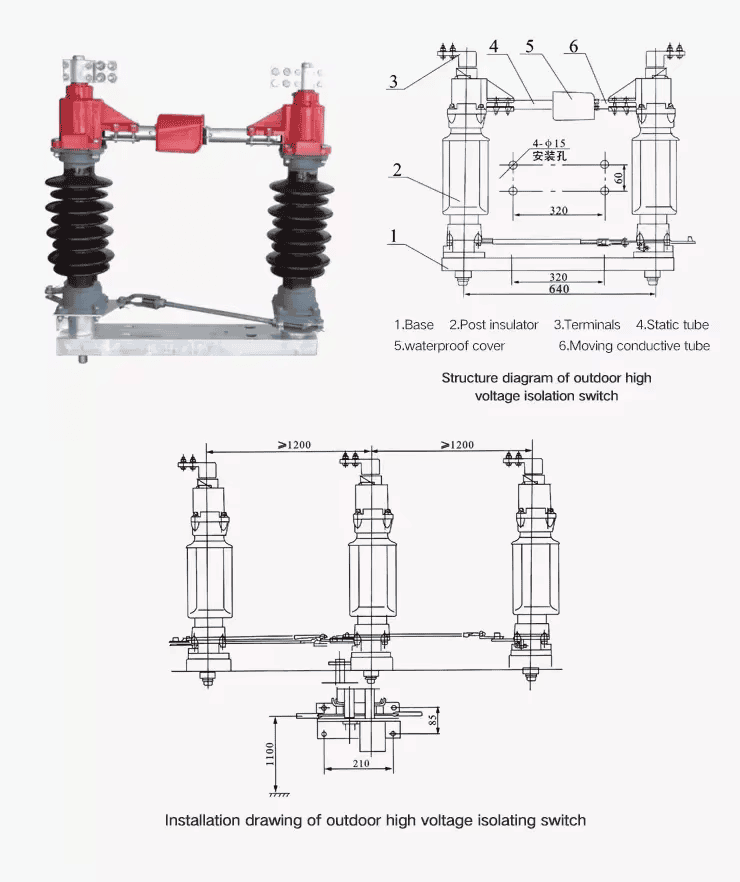

Lugao's GW4 Series 110KV 150KV Outdoor High Voltage Electric Disconnector Switch fitur struktur rotary horisontal rong kolom, mbisakake operasi mbukak lan nutup liwat rotasi horisontal. Operator bisa gampang nguwasani saklar tanpa prosedur rumit. Kasedhiya kanthi operasi listrik utawa manual, kasedhiya ing telung konfigurasi sing beda: non-grounded, single-grounded, lan double-grounded. Bisa digabungake karo switch grounding kontak statis kanggo keamanan sing luwih apik. Iku becik kanggo nggunakake njaba ruangan lan bisa operate sanajan ing cuaca ala. Kawat tembaga braided nyambungake terminal menyang komponen aluminium alloy, nyediakake resistance oksidasi banget.

Seri GW4 kasedhiya ing macem-macem voltase. Hubungi Lugao kanggo konfigurasi sing cocog kanggo aplikasi tartamtu.

Lingkungan Operasi

1. Suhu sekitar: -30°C-+40°C;

2. Altitude: ora luwih saka 2000m (produk kanthi syarat khusus bisa diwenehake);

3. Kacepetan angin: ora luwih saka 34m / s;

4. Situs instalasi kudu bebas saka bahan sing gampang kobong, bebaya bledosan, korosi kimia lan getaran abot;

5. Tingkat polusi saka insulator pilar: jinis umum yaiku level 0, lan jinis anti-polusi yaiku level II.

Parameter teknis

Proyek	Katrangan
Tegangan Rated	145kV
Rated Saiki	2000A
Rated Peak Tahan Saiki	100kA
3s Dirating Short-wektu Tahan Nilai Efektif Saiki	40kA
Frekuensi Rated	50Hz
Gaya Tarik Nilai Terminal	Longitudinal	1000N
	Horisontal	750N
	Vertikal	1000N
Rated Insulation Level	Dirating Short-time Power Frequency Tahan Voltage Nilai Efektif	Kanggo Ground	275kV
		Nyebrang Break	315kV
	Impulse Kilat Nahan Nilai Puncak Tegangan	Kanggo Ground	650kV
		Nyebrang Break	750 kV
Ndhukung Insulator Creepage Ratio	III	25 mm/kV
	IV	31 mm/kV
Dukungan Insulator Anti-lentur Beban Pecah	6000N
Urip Mekanik	3000 kaping
Bobot Hit Tunggal	300 kg
Mbukak lan Nutup Ngalih Arus	1600
Tes Kemampuan Ngalih Arus Induktif Ground Switch	Kompatibilitas elektromagnetik	Rated Induktif Saiki: 80A
		Rated Tegangan Induktif: 2kV
	Kompatibilitas statis	Rated Induktif Saiki: 2A
		Rated Tegangan Induktif: 6kV
