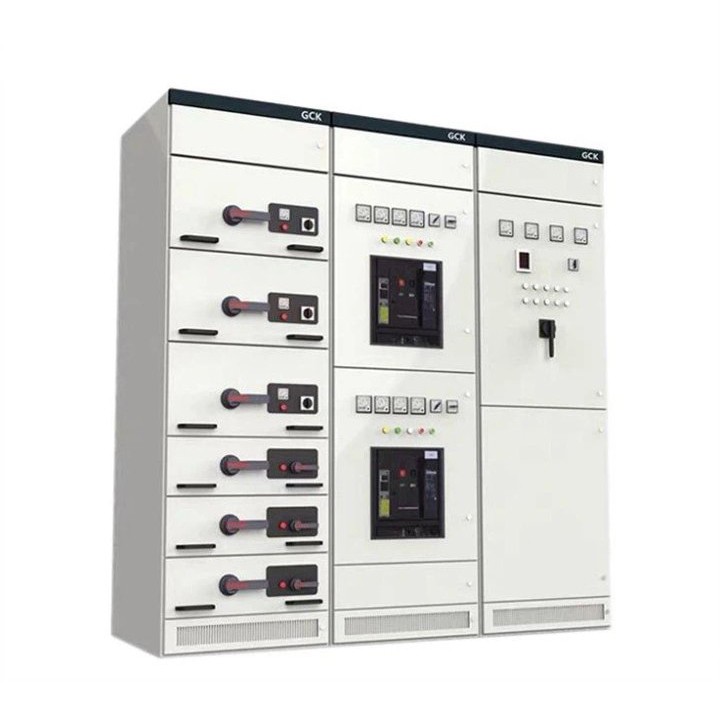

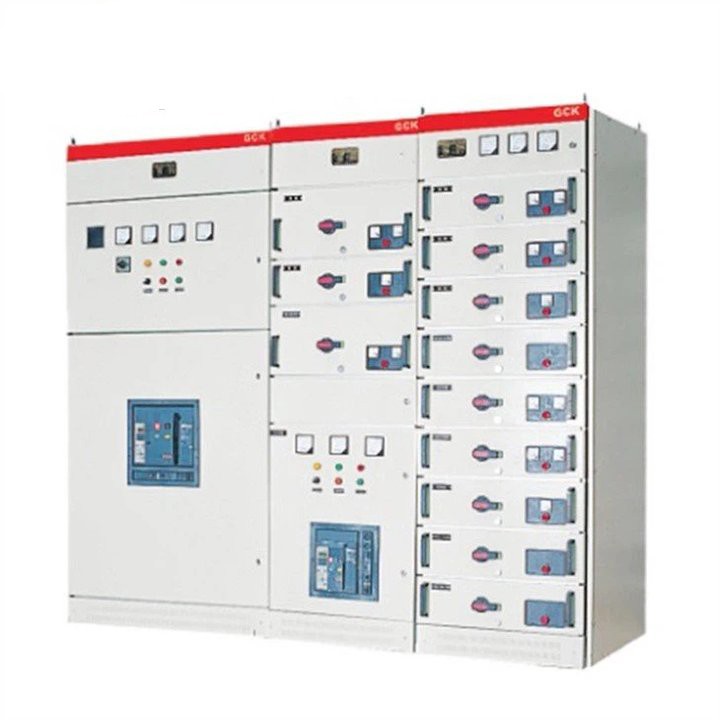

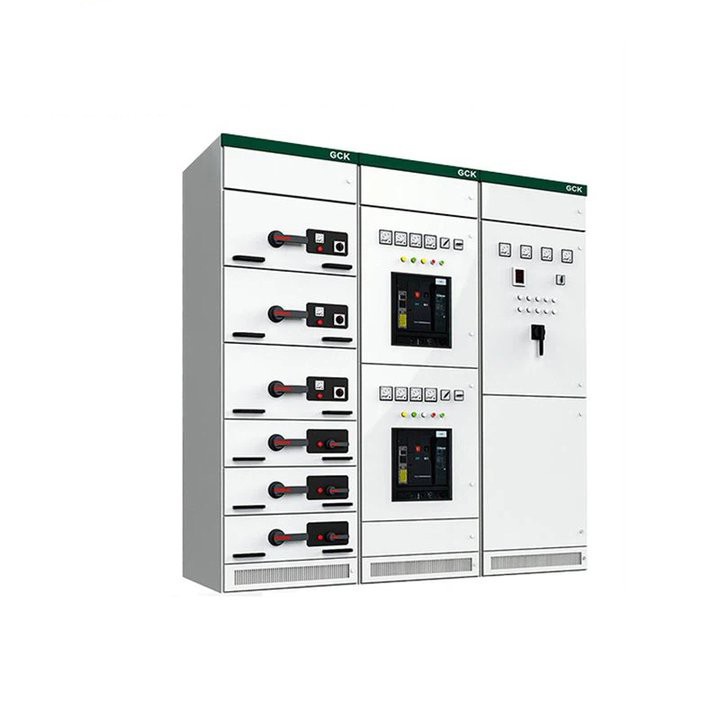

Lugao minangka pemasok sing dipercaya kanggo switch voltase gck.  Switchgear gck kita duwe mekanisme operasi sing wis interratis kanthi laci.  Desain iki njamin operasi sing aman ing ngendi, kanthi saklar utama ing posisi sing ditutup, laci tetep ora bisa diakses, nyegah metu sing ora sengaja.

Kajaba iku, mekanisme operasi sing switchgear saka jinis laci kalebu fitur padlock sing trep.  Iki ngidini kanggo ngunci mekanisme ing posisi nutup utawa pambuka, nyedhiyakake cara sing aman kanggo nindakake pangopènan babagan peralatan listrik.  Kepercayaan Lugao kanggo solusi sing dipercaya lan fokus ing GCK Low Voltage Switchgear.

Punggung saka unit fungsional duwe plug liret utama lan plug outlet utama lan plug nomer loro.

Kompartemen unit fungsional dipisahake karo partisi logam.

Unit laci nganggo mekanisme puteran Rotary kanthi fungsi telung posisi, lan operasi kasebut gampang lan dipercaya.

Mekanisme propulsion laci gck nganggo trajektif spiral kanggo mindhah anggota posisi kanggo nyadari propulsion lan ekstraksi saka unit fungsional.  Ing proses maju lan ngekstrak unit fungsional, nyadari tampilan telung lan interlocking mekanik, lan dilengkapi saklar mikro.  Listrik bisa ditindakake ing posisi tes.  Interlock.

Lingkungan Operenter Voltage Gck

1. Suhu udhara sekitar ora luwih dhuwur tinimbang + 40 ° C, ora luwih murah tinimbang -5 -5 ° C, lan suhu rata-rata sajrone 24 jam ora luwih dhuwur tinimbang + 35 ° C;

2. Suhu relatif ora kudu ngluwihi 50% kanthi suhu maksimal + 40 ° C, lan suhu relatif sing luwih dhuwur diidini ing suhu sing luwih murah, kayata 90% ing + 20 ° C;

3 .. Udhara sing resik, ora ana gas sing corrorosive lan njeblug, ora ana bledug sing konduktif lan bisa ngrusak insulasi:

4. Ing kasus getar sungkowo lan kejut sing signifikan, instalasi vertikal, inclinasi ora luwih saka 5 derajat;

5. Altitude ora ngluwihi 2000 meter;

6. Switchgear cocog kanggo transportasi lan panyimpenan ing suhu ing ngisor iki: -25 ° C, sajrone wektu sing cendhak (ora luwih saka 24 jam) ora ngluwihi + 70 ° C;

Karakteristik Switch Sithik Voltage Gck

Pigura lemari dipasang karo profil c, lan bagean pigura kabinet lan bagean dhukungan khusus diwenehake dening perusahaan kanggo njamin akurasi lan kualitas awak kabinet.

Ukuran cetakan saka bagean kasebut, ukuran pambuka, lan interval peralatan diowahi (padha karo modulus e = 20mm).

Bagean struktural internal minangka galvanis.

Tutup ndhuwur kabinet ditarik, lan papat sudhut ing ndhuwur kabinèt dilengkapi dering kanggo ngangkat lan ngirim.

Bingkai kabinet dipérang dadi kamar busbar, ruangan unit fungsi lan kamar kabel, sing diisolasi saka saben liyane kanggo nyegah kacilakan nyebar.

Modul sing dhuwur saka unit laci yaiku 200mm, lan dipérang dadi limang ukuran ukuran: 1/2 unit, 1 unit, 1 unit, 2 unit lan 3 unit.    Saiki arus sirkuit unit yaiku 630 lan ngisor iki.    (Deleng gambar ing ndhuwur kanggo katon).

Saben kabinet MCC bisa nginstal nganti 9 1-unit laci utawa drawar 18 1/2-unit.

Mekanisme operasi kanthi mekanik interlocked karo laci.    Yen saklar utama ana ing posisi sing ditutup, laci ora bisa ditarik.

Mekanisme operasi laci bisa dikunci ing posisi nutup utawa mbukak Padlock, sing bisa kanthi aman peralatan listrik.
