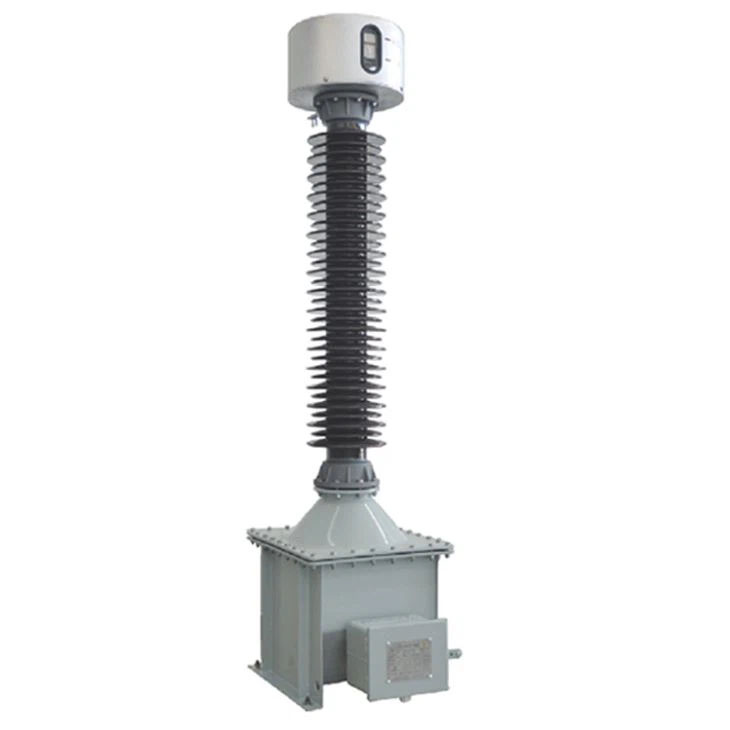

Transformator Tegangan Induktif 220KV

Lugao minangka produsen trafo voltase kanthi pengalaman profesional 15 taun. Trafo voltase iki dirancang lan diprodhuksi adhedhasar IEC 61869-1/3. Transformator Tegangan Induktif 220kV kanggo panggunaan Substation Turnkey, trafo voltase induktif kelas distribusi sing dirating ing njaba yaiku desain fase tunggal sing kompak lan dimaksudake kanggo sambungan antarane fase lan lemah (bushing tunggal) kanggo nyedhiyakake informasi pangukuran voltase kritis. Desain sealing hermetik ditindakake kanthi nggunakake bantalan gas ing sadhuwure lenga kanggo nyegah ambegan gratis ing njaba hawa sing lembab.

Kirim Pitakonan

Deskripsi Produk

Lugao minangka Pemasok trafo voltase kanthi pengalaman profesional 15 taun

Lugao diakoni minangka Merek Dagang Terkenal China.

Trafo voltase kita dirancang lan diprodhuksi adhedhasar IEC 61869-1/3. Transformator Tegangan Induktif 220kV kanggo panggunaan Substation Turnkey, trafo voltase induktif kelas distribusi sing dirating ing njaba yaiku desain fase tunggal sing kompak lan dimaksudake kanggo sambungan antarane fase lan lemah (bushing tunggal) kanggo nyedhiyakake informasi pangukuran voltase kritis. Desain sealing hermetik ditindakake kanthi nggunakake bantalan gas ing sadhuwure lenga kanggo nyegah ambegan gratis ing njaba hawa sing lembab.

Lingkungan Operasi

Elevasi instalasi ora ngluwihi 2000 meter

Suhu sekitar: -5°C-40°C; Suhu rata-rata ora luwih saka +35 ° C

Situs instalasi kudu garing lan berventilasi; Kelembapan relatif udhara ora luwih saka 80%, lan ora ana media bledosan sing agresif ing sekitar.

Karakteristik produk

Iku struktur insulasi lenga / kertas. Ing jampel utama tatu dening kertas kabel voltase dhuwur, lan diselehake sawetara layar kapasitor saka divisi voltase ing insulasi utami, kang bisa nambah medan listrik nyebarke lan ngurangi konsumsi bahan insulasi, nyemplungaken karo lenga trafo voltase sawise desiccating ing vakum. Nduwe kaluwihan saka kinerja insulasi sing stabil lan dipercaya. sugih dilakokno pengalaman, wektu layanan dawa. Kinerja fluidity sampurna saka lenga trafo voltase apik kanggo boros panas, uga nduweni kemampuan pulih dhewe kanggo kegagalan discharge parsial sing disebabake dening gelembung udara

lan bledug.

Bellows metallic baja tahan karat sing ditutup kanthi hermetik dipasang ing sisih ndhuwur, sing nglindhungi lenga trafo voltase saka kelembapan lan ngluwihi umur. uga ana ukuran oillevel ing bellows kanggo mirsani owah-owahan volume lenga. Ana katup saluran minyak multi fungsi ing pangkalan, sing nggawe luwih trep kanggo sampling minyak, rasio saiki bisa diatur kanthi gampang kanthi ngganti piring nyambungake menyang seri utawa sambungan paralel.

Kabeh bagean insulasi sing diadopsi minangka bahan perlindungan lingkungan Papan terminal sekunder digawe saka casting epoksi, kinerja sealing luwih dipercaya.

Dasar nggunakake semprotan lukisan utawa galvanizing panas, kang menehi jurusan dhuwure resistance karat.

Fasteners lan nameplate sing stainless steel

Spesifikasi

Jeneng produk	Transformator Tegangan 220kV
asale	Dalian, CN (Daratan)
fase	Tunggal
Struktur Koil	Toroida
Nomer Kumparan	4 Januari
warna	Coklat/Kelabu
Frekuensi	50/60Hz
Sertifikasi	ASTA/CTQC/IEC/SGS/ISO9001
Paket	Karton Kayu
Wektu Pangiriman:	30 dina

Tegangan utama, kV	220 utawa 230/√3
Tegangan paling dhuwur kanggo peralatan, kV	245/252
Frekuensi dirating, Hz	50; 60
Dirating daya frekuensi tahan voltase, kV	460
Tegangan impuls kilat sing dirating, kV	1050
Jarak flashover, mm	2000
Cree. jarak, mm	W1:5040
	W2:6300
	W3:7820
Beban mekanik, N	1250
Dirating tegangan sekunder, kV	0,115/√3 utawa 0,11/√3 utawa 0,1/√3
tandha terminal sekunder	1a-1n	2a-2n	ya wis
Kelas akurasi	0.2	0.5	3P
Rated output, VA	100	250	300
	150	150	300
	150	-	300
Output watesan termal, VA	2000
Rated voltase faktor	1.2 terus-terusan; 1.9/8h (66kV)
	1.2 terus-terusan; 1.5/30s(110~230kV)
Faktor disipasi dielektrik tgδ, ing ngisor 10kV	Produk tgδ≤0.02; pigura tgδ≤0.05
