Apa Pertimbangan Utama Nalika Milih Pemutus Sirkuit Tegangan Tinggi?

Pilihan saka aHigh Voltage Circuit Breakeriku salah siji saka pancasan paling consequential engineer sistem daya bakal nggawe. Iku ora ngleksanani pengadaan prasaja; iku pilihan strategis sing mengaruhi safety, linuwih, lan kinerja ekonomi kabeh jaringan listrik kanggo puluh. Pemutus Sirkuit Tegangan Tinggi sing dipilih kanthi kurang apik bisa nyebabake kegagalan peralatan, pemadaman listrik sing luwih dawa, lan kerugian finansial sing signifikan. Kosok baline, breaker sing dipilih kanthi apik nambah stabilitas sistem, nyuda downtime, lan menehi umur layanan sing dawa kanthi panjaluk pangopènan sing bisa diatur. Tantangan kasebut yaiku proses pemilihan kalebu interaksi kompleks faktor listrik, mekanik, lingkungan, lan ekonomi. Artikel iki nyedhiyakake kerangka terstruktur kanggo nuntun para insinyur liwat keputusan kritis iki, nggambar pengalaman industri lan kawruh lapangan praktis sing wis puluhan taun.

Pandhuan iki bakal mbedakake proses pemilihan, mriksa paramèter penting sing kudu digatekake, saka peringkat listrik dhasar nganti fitur pemantauan kondisi lanjut sing saiki kasedhiya. Kita bakal njelajah teknologi dominan-SF6, vakum, lan alternatif eko-efisien sing muncul-lan ngrembug kekuwatan lan kelemahane kanggo macem-macem aplikasi. Kita uga bakal ngatasi kasunyatan praktis babagan instalasi, operasi, lan pangopènan, mesthekake yen Pemutus Sirkuit Tegangan Tinggi sing dipilih ora mung cocog karo spesifikasi teknis nanging uga cocog karo kemampuan operasional sarana utawa fasilitas industri. Kanthi ngerteni pertimbangan utama sing digarisake ing artikel iki, para insinyur bisa nggawe keputusan sing ngerti lan yakin sing njamin integritas sistem tenaga jangka panjang. Pabrik kita ingLugao Power Co.,Ltd.wis manufaktur High Voltage Circuit Breaker kanggo liwat rong puluh taun, lan kita wis nyawiji kawruh iki saka pengalaman ekstensif ing nyediakake solusi kanggo pelanggan donya.

Daftar Isi

• 1. Yayasan: Apa Rating Listrik Kritis?
• 2. Keputusan Teknologi: Media Interrupting Endi sing Tepat kanggo Sampeyan?
• 3. Pertimbangan Lingkungan lan Instalasi: Ing Endi Bakal Dioperasi?
• 4. Ekonomi Kepemilikan: Ngluwihi Rega Tuku
• 5. Masa Depan-Proofing: Carane Sampeyan Bakal Njaga lan Ngawasi Breaker?
• Kerepy Pitakonan (FAQ)
• Kesimpulan lan Langkah Sabanjure

1. Yayasan: Apa Rating Listrik Kritis?

Mbayangno insinyur gardu sing ditugasi nganyarke switchyard 145 kV. Proyek kasebut mbutuhake Pemutus Sirkuit Tegangan Tinggi anyar kanggo nglindhungi saluran transmisi kritis. Infrastruktur sing ana kalebu trafo sing dirating 40 MVA, lan tingkat kesalahan ing bis wis diitung dadi 40 kA. Proses pemilihan diwiwiti kanthi seri rating listrik dhasar sing nemtokake kemampuan pemutus. Rating iki ora nomer sembarang; iku ekspresi matematika saka kemampuan pemutus sirkuit kanggo operate kanthi aman lan andal ing lingkungan listrik sistem daya. Insinyur kudu ngevaluasi kanthi tliti saben rating kanggo mesthekake yen piranti sing dipilih ora kurang utawa luwih ditemtokake. Tabel ing ngisor iki nampilake peringkat listrik utama lan makna praktis.

Tegangan sing dirating minangka dhasar pilihan. Iku voltase terus-terusan maksimum sing High Voltage Circuit Breaker bisa tahan. Kanggo sistem 145 kV, breaker kudu dirating paling sethithik 145 kV. Nanging, iku uga penting kanggo nimbang voltase operasi maksimum, kang bisa rada luwih saka voltase nominal. Arus sing dirating kudu cukup kanggo nggawa beban normal, kanthi wates kanggo wutah ing mangsa ngarep. Nanging, arus pemutus sirkuit cendhak minangka rating safety sing paling kritis. Iku nemtokake saiki fault maksimum sing High Voltage Circuit Breaker bisa aman ngganggu. Yen rating iki banget kurang, breaker bisa gagal catastrophically ing acara saka fault. Ing Lugao Power Co., Ltd., kita nawakake macem-macem Pemutus Sirkuit Tegangan Tinggi kanthi macem-macem kapasitas pemutus sirkuit cendhak kanggo cocog karo syarat sistem sing beda-beda, kanggo mesthekake yen piranti kasebut ora ditemtokake utawa ora ditemtokake.

TRV mbok menawa rating paling subtle nanging padha penting. Nalika breaker interrupts fault, transient voltase katon ing kontak mbukak. TRV iki ditondoi dening amplitudo, tingkat munggah, lan frekuensi. The High Voltage Circuit Breaker kudu dirancang kanggo tahan TRV tanpa reigning busur. TRV ditemtokake dening impedansi sistem lan titik ing gelombang nalika ana gangguan. Kanggo aplikasi tartamtu, TRV kudu diwilang utawa dipikolehi saka studi sistem lan dibandhingake karo kemampuan TRV sing dirating breaker. Tim teknik pabrik kita nyedhiyakake dhukungan kanggo ngevaluasi paramèter rumit kasebut, mbantu para pelanggan milih Pemutus Sirkuit Tegangan Tinggi sing cocog karo karakteristik transien jaringan tartamtu.

2. Keputusan Teknologi: Media Interrupting Endi sing Tepat kanggo Sampeyan?

Sawise ratings electrical ditetepake, engineer ngadhepi kaputusan teknologi dhasar: apa jinis interrupting medium ngirim High Voltage Circuit Breaker digunakake? Pasar didominasi dening telung teknologi utama: gas SF6, vakum, lan lenga. Nanging, pemutus lenga saya langka ing instalasi anyar, lan industri iki aktif ngembangake alternatif sing efisien. Saben teknologi nduweni ciri sing beda-beda sing ndadekake cocok kanggo aplikasi sing beda-beda. Kaputusan ora mung masalah biaya; iku melu ngevaluasi kinerja, impact lingkungan, kabutuhan pangopènan, lan kahanan operasi tartamtu saka instalasi. Ayo kita nliti saben teknologi utama kanthi rinci.

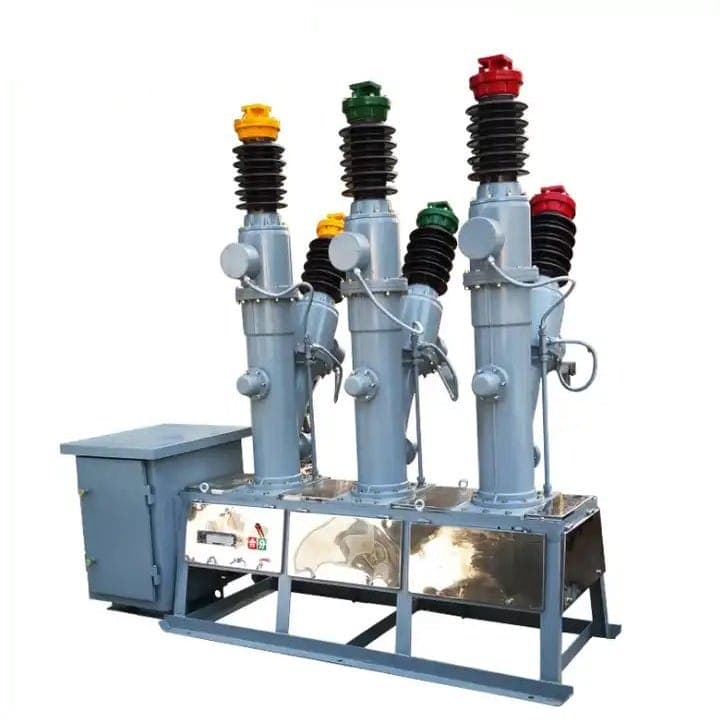

SF6 Circuit Breakersminangka teknologi dominan kanggo aplikasi voltase dhuwur (72,5 kV lan ndhuwur). Padha nggunakake gas sulfur hexafluoride (SF6) minangka medium insulating lan arc-quenching. SF6 iku elektronegatif banget, tegese nyerep elektron bebas saka busur, kanthi cepet deionisasi celah lan nyegah restrike busur. Properti iki ndadekake pemutus SF6 efisien banget kanggo ngganggu arus gangguan, kanthi kapasitas mawa arus sing dhuwur lan wektu gangguan sing cendhak. Padha uga kompak, mbutuhake papan kurang saka teknologi liyane. Nanging, SF6 minangka gas omah kaca sing kuat kanthi potensial pemanasan global (GWP) 23.500 kaping CO2. Iki wis mimpin kanggo nambah tliti lan peraturan ing nggunakake. Pabrik kita ing Lugao wis ngembangake macem-macem Pemutus Sirkuit Tegangan Tinggi SF6 kanthi tingkat bocor kurang saka 0.1% saben taun, kanthi signifikan nyuda dampak lingkungan.

Pemutus Sirkuit Vakumminangka teknologi dominan kanggo aplikasi tegangan medium (nganti 40,5 kV). Padha nggunakake vakum minangka medium interrupting. Nalika bagean kontak, busur dikurung ing interrupter vakum. Arc dipateni ing nol saiki pisanan amarga vakum ora menehi path konduktif kanggo busur kanggo restrike. Pemutus vakum dipercaya banget, mbutuhake pangopènan sing sithik, lan ramah lingkungan. Nanging, ora bisa digunakake ing voltase sing luwih dhuwur amarga kekuwatan dielektrik interrupter vakum diwatesi. Padha uga sensitif overvoltages, kayata sing disebabake transformer unloaded ngalih. Kanggo aplikasi voltase dhuwur, interrupter vakum siji ora cukup, lan sawetara interrupter ing seri bakal dibutuhake, nambah kerumitan lan biaya.

Alternatif Eco-Efisienmuncul minangka respon kanggo masalah lingkungan SF6. Teknologi kasebut nggunakake gas kanthi GWP sing luwih murah, kayata AirPlus (campuran nitrogen lan oksigen kanthi jumlah fluoroketone) utawa gas sintetik liyane. Gas-gas iki nyedhiyakake kinerja dielektrik lan arc-quenching sing padha karo SF6 nanging kanthi GWP sing luwih murah 100 nganti 2.000 kali. Iki minangka kauntungan penting kanggo utilitas lan industri sing ngupaya nyuda jejak karbon. Nanging, alternatif kasebut durung diadopsi sacara wiyar kaya SF6, lan bisa uga mbutuhake enclosure pemutus sing luwih gedhe utawa desain mekanik sing beda. Pabrik kita aktif ngembangake Pemutus Sirkuit Tegangan Tinggi kanthi nggunakake gas eco-efisien, njamin para pelanggan duwe dalan sing sregep lan tanggung jawab kanggo lingkungan.

Tabel ing ngisor iki menehi ringkesan ringkes babagan pertimbangan utama kanggo saben teknologi.

3. Pertimbangan Lingkungan lan Instalasi: Ing Endi Bakal Dioperasi?

Lingkungan fisik ing ngendi High Voltage Circuit Breaker bakal diinstal minangka faktor kritis ing pilihane. Pemutus sing padha sing nindakake kanthi sampurna ing gardu njero ruangan sing dikontrol iklim bisa uga gagal prematur ing lingkungan pesisir kanthi semprotan uyah, utawa ing lingkungan sepi kanthi panas lan bledug sing ekstrem. Insinyur kudu ngevaluasi kahanan lingkungan ing situs instalasi sing diusulake lan cocog karo desain pemutus sing cocog. Faktor lingkungan sing kudu ditimbang yaiku: suhu sekitar, kelembapan, ketinggian, tingkat polusi, aktivitas seismik, lan anané agen korosif. Saben faktor kasebut bisa nyebabake linuwih lan umur dawa Pemutus Sirkuit Tegangan Tinggi.

Suhupunika badhan utami. Mekanisme operasi, gas insulasi (ing kasus SF6 utawa alternatif eco-efisien), lan sifat dielektrik saka insulasi kabeh gumantung ing suhu. Gas SF6, contone, bakal cair ing suhu sing kurang (kira-kira -25 ° C ing 5 bar), sing nyuda kemampuan insulasi lan interrupting. Kanggo ngatasi masalah kasebut, pemutus SF6 sing dipasang ing iklim sing adhem dilengkapi pemanas lan sistem pemantauan kepadatan gas sing ndeteksi penurunan tekanan gas sing disebabake dening liquefaction. Kajaba iku, panas banget bisa nyepetake penuaan bahan insulasi lan nambah nyandhang komponen mekanik. Pabrik kita nawakake Pemutus Sirkuit Tegangan Tinggi kanthi macem-macem pilihan suhu operasi, kalebu paket cuaca dingin kanggo instalasi ing kahanan Arktik.

Altitudeiku faktor penting liyane. Nalika dhuwure mundhak, tekanan udara mudhun, sing nyuda kekuatan dielektrik udhara. Kanggo instalasi ruangan ing ndhuwur 1,000 meter, jarak insulasi kudu ditambah. Kanggo pemutus SF6, tekanan gas biasane disetel kanggo ngimbangi tekanan atmosfer sing suda.polusisaka wilayah industri, wilayah pesisir, utawa zona tetanèn bisa mimpin kanggo mbangun-munggah rereged konduktif ing insulators, nambah risiko flashovers external. Iki ditangani kanthi nemtokake insulator kanthi jarak creepage sing luwih dhuwur, utawa kanthi nggunakake lapisan anti-kontaminasi. Pabrik kita ing Lugao nyedhiyakake Pemutus Sirkuit Tegangan Tinggi kanthi tingkat insulasi sing bisa disesuaikan kanggo nyukupi syarat kelas polusi khusus ing situs instalasi.

Aktivitas seismikkudu dianggep ing wilayah rawan lindhu. Pemutus Sirkuit Tegangan Tinggi kudu bisa nahan beban dinamis sing ditimbulake dening kedadeyan seismik. Iki kalebu ngrancang struktur dhukungan lan mesthekake komponen mekanik pemutus bisa tahan akselerasi sing ditindakake. Lingkungan korosif, kayata sing ditemokake ing cedhak wilayah pesisir utawa ing pabrik kimia, mbutuhake perhatian khusus kanggo pemilihan materi. Pengikat baja tahan karat, lapisan tahan karat ing pager, lan nutup kanthi ati-ati kabeh komponen penting kanggo nyegah kegagalan durung wayahe. Kanthi ngevaluasi kanthi ati-ati faktor lingkungan kasebut, para insinyur bisa milih Pemutus Sirkuit Tegangan Tinggi sing ora mung cocog karo listrik nanging uga cukup kuat kanthi fisik kanggo nahan kaku ing lingkungan operasi.

4. Ekonomi Kepemilikan: Ngluwihi Rega Tuku

Rega tuku dhisikan saka High Voltage Circuit Breaker asring biaya paling katon, nanging mung bagian sekedhik saka total biaya kepemilikan liwat umur layanan piranti. Analisis ekonomi sing komprehensif kudu nimbang ora mung rega tuku nanging uga biaya instalasi, biaya pangopènan lan operasional sing terus-terusan, lan biaya pembuangan utawa panggantos. Milih pemutus kanthi biaya ngarep sing luwih dhuwur nanging syarat pangopènan sing luwih murah bisa dadi luwih ekonomis sajrone jangka panjang. Kosok baline, milih pemutus sing murah lan murah bisa nyebabake kegagalan sing kerep, biaya pangopènan sing dhuwur, lan wektu mati sing larang. Kaputusan ekonomi kudu adhedhasar analisis biaya siklus urip sing nggambarake konteks operasional tartamtu saka instalasi.

Biaya instalasibisa beda-beda Ngartekno gumantung ing jinis lan desain saka High Voltage Circuit Breaker. Pemutus SF6 mbutuhake peralatan penanganan gas khusus lan personel sing dilatih kanggo instalasi, sing nambah biaya. Pemutus vakum biasane luwih gampang dipasang.Biaya pangopènanminangka komponen penting saka biaya siklus urip. Pemutus SF6 mbutuhake pangopènan périodik, kalebu mriksa tekanan gas, nyandhang kontak, lan operasi mekanik. Prosedur penanganan gas kudu ditindakake kanthi ketat. Pemutus vakum, kanthi kontras, disegel kanggo urip lan mbutuhake pangopènan sing sithik. Frekuensi pangopènan lan biaya suku cadang kudu dianggep ing analisis ekonomi.

Biaya operasionalkalebu mundhut energi ing kontak utama breaker kang, kang biasane cilik nanging ora diabaikan.Biaya downtimembok menawa variabel sing paling penting. Ing pirang-pirang industri, siji jam downtime bisa ngasilake puluhan ewu dolar ing produksi sing ilang. Pemutus Sirkuit Tegangan Tinggi sing luwih andal, kanthi kemungkinan kegagalan sing luwih murah, bisa menehi mupangat ekonomi sing signifikan kanthi nyuda risiko pemadaman sing larang. Kanggo mbantu para pelanggan kanthi analisis iki, pabrik kita ing Lugao Power Co., Ltd. nawakake layanan taksiran biaya siklus urip, kang menehi comparison rinci saka total biaya kepemilikan kanggo opsi breaker beda.

5. Masa Depan-Proofing: Carane Sampeyan Bakal Njaga lan Ngawasi Breaker?

Pilihan saka High Voltage Circuit Breaker ora kaputusan sing ends nalika piranti wis energized. Kinerja jangka panjang lan linuwih saka breaker gumantung marang strategi pangopènan lan pemantauan sing wis direncanakake kanthi apik. Syarat pangopènan beda-beda miturut teknologi, nanging pendekatan proaktif penting kanggo njamin layanan sing bisa dipercaya sajrone pirang-pirang dekade. Tren ing industri iki pindhah menyang pangopènan adhedhasar kondisi, sing nggunakake ngawasi terus-terusan paramèter tombol High Voltage Circuit Breaker kanggo prédhiksi nalika pangopènan dibutuhake, tinimbang ngandelake jadwal tetep. Pendekatan iki maksimalake kasedhiyan pemutus lan nyuda resiko kegagalan sing ora dikarepake.

Parameter utama sing kudu dipantau kalebu: wektu mekanisme operasi, perjalanan kontak lan resistensi, Kapadhetan lan tekanan gas SF6, suhu komponen kritis, lan kesehatan sirkuit listrik. Pemutus Sirkuit Tegangan Tinggi Modern bisa dilengkapi sensor sing terus-terusan ngawasi paramèter kasebut lan nglaporake menyang sistem kontrol pusat. Iki ngidini tim pangopènan ngenali masalah luwih awal, sadurunge dadi serius. Produk Pemutus Sirkuit Tegangan Tinggi pabrik kita kompatibel karo macem-macem sistem pemantauan kondisi, supaya para pelanggan bisa ngetrapake strategi pangopènan adhedhasar kondisi. Kita uga nyedhiyakake pelatihan lengkap kanggo personel pangopènan babagan inspeksi, uji coba, lan ndandani peralatan kita.

Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Kepiye carane nemtokake kapasitas pemutus sirkuit cendhak sing bener kanggo aplikasiku?

Wangsulan: Bab ingkang utama kanggo break-circuit daya kudu padha utawa luwih saka maksimum diwilang fault saiki ing titik instalasi mbobol kang. Iki ditemtokake dening studi sistem daya rinci sing nganggep sumber arus fault (generator, grid), impedansi trafo, saluran transmisi, lan kabel, lan konfigurasi sistem. Panaliten kasebut bakal ngasilake nilai arus hubung singkat simetris (kA) lan rasio X/R, sing nemtokake arus asimetris. Arus pemutus arus pendek sing dirating pemutus sirkuit, yaiku nilai simetris, kudu luwih gedhe tinimbang arus simetris sing diitung, lan pemutus uga kudu bisa ngganggu arus asimetris. Tim teknik kita ing Lugao Power Co., Ltd. bisa mbantu karo pitungan iki.

Pitakonan 2: Apa bedane antarane tank mati lan pemutus sirkuit tank urip?

Jawaban: Ing tank mati High Voltage Circuit Breaker, interrupter dumunung ing pager logam grounded. Iki menehi kauntungan safety cetha, minangka voltase dhuwur wis terlampir lan pager ing potensial lemah. Biasane luwih gampang kanggo njaga lan menehi keluwesan desain liyane kanggo peralatan tambahan kaya CT. Ing breaker tank urip, interrupter dumunung ing voltase dhuwur, lan tank ora grounded. Pemutus tank urip luwih entheng lan duwe kerugian dielektrik sing luwih murah, dadi luwih efisien kanggo sawetara aplikasi. Pilihan gumantung ing desain gardu tartamtu lan filosofi engineering sarana.

Pitakonan 3: Kepiye carane milih antarane pemutus SF6 lan alternatif sing efisien?

Jawaban: Pilihan gumantung ing syarat aplikasi lan prioritas lingkungan operator. SF6 breakers duwe rekaman trek buktiaken saka linuwih dhuwur lan kemampuan interrupting banget, lan padha kasedhiya kanggo kabeh tingkat voltase. Alternatif eko-efisien, kayata AirPlus, nawakake GWP sing luwih murah, dadi menarik kanggo organisasi sing setya marang kelestarian. Nanging, alternatif kasebut bisa uga duwe biaya awal sing luwih dhuwur lan bisa uga ora kasedhiya kanggo kabeh level voltase. Pabrik kita ing Lugao Power Co., Ltd. nawakake opsi SF6 lan eco-efisien, ngidini para pelanggan nggawe pilihan sing ngimbangi kinerja, biaya, lan tanggung jawab lingkungan.

Pitakonan 4: Apa pentinge voltase pemulihan transien (TRV) ing pilihan pemutus sirkuit?

Jawaban: TRV punika voltase sing katon tengen kontak saka High Voltage Circuit Breaker sanalika sawise busur diselani. TRV bisa dadi kompleks, kanthi tingkat kenaikan lan nilai puncak sing dhuwur, lan gumantung saka induktansi lan kapasitansi sistem. The High Voltage Circuit Breaker kudu bisa nahan TRV tanpa watesan. Iki minangka faktor kritis kanggo nemtokake kemampuan interupsi, utamane kanggo pemutus sing ana ing cedhak trafo utawa reaktor. Tim teknik pabrik bisa mbantu netepake syarat TRV kanggo aplikasi khusus sampeyan lan milih pemutus kanthi kapabilitas TRV sing cocog.

Pitakonan 5: Sepira kerepe pemutus sirkuit voltase dhuwur kudu dijaga?

Jawaban: Frekuensi pangopènan gumantung saka jinis breaker lan kondisi operasi. Pemutus SF6 biasane mbutuhake inspeksi lan pangopènan kanthi interval 5-10 taun, gumantung saka rekomendasi pabrikan lan jumlah operasi. Pangopènan kalebu mriksa Kapadhetan gas, nyandhang kontak, lan mekanisme operasi. Kanthi integrasi sistem pemantauan kondisi, kita bisa pindhah menyang pendekatan pangopènan adhedhasar kondisi, ing ngendi pangopènan ditindakake mung nalika data ngawasi nuduhake kabutuhan.

Kesimpulan: Nggawe Pilihan sing Tepat kanggo Masa Depan sing Bisa Dipercaya

Milih Pemutus Sirkuit Tegangan Tinggi sing tepat minangka keputusan teknik kritis sing mengaruhi safety, linuwih, lan kinerja ekonomi sistem tenaga sajrone pirang-pirang dekade. Kanthi nimbang kanthi ati-ati rating listrik, opsi teknologi, faktor lingkungan, biaya siklus urip, lan strategi pangopènan, insinyur bisa nggawe pilihan sing ngerti sing njamin integritas jaringan jangka panjang. Kaputusan kasebut mbutuhake pangerten sing jero babagan syarat aplikasi lan evaluasi lengkap babagan pilihan sing kasedhiya. Ing Lugao Power Co., Ltd., kita setya ndhukung para pelanggan sajrone proses pemilihan, menehi panuntun pakar, produk sing dipercaya, lan dhukungan sawise adol lengkap.

Sampeyan ngajak sampeyan sinau luwih lengkap babagan macem-macem produk Pemutus Sirkuit Tegangan Tinggi lan hubungi tim teknik kanggo konsultasi babagan aplikasi khusus sampeyan. Pengalaman kita, digabungake karo komitmen kanggo kualitas lan inovasi, njamin sampeyan nampa solusi sing cocog karo kabutuhan sampeyan.Hubungi Lugao Power Co.,Ltd. dina ikikanggo nemokake carane kita bisa mbantu nglindhungi lan ngoptimalake sistem daya.
