Apa rencana panggunaan CGS rendah-voltase lemari lemari lemari?

Apa rencana panggunaan CGS rendah-voltase lemari lemari lemari?

Rencana sirkuit utama

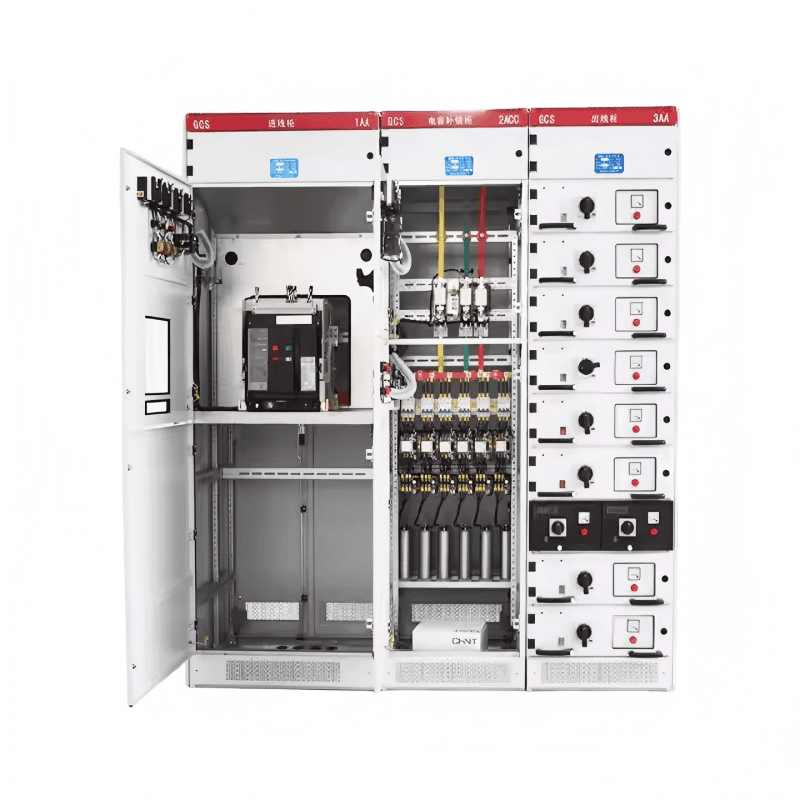

  Rencana sirkuit utama Cabinet GCS duwe 32 klompok lan 118 spesifikasi, ora kalebu rencana lan spesifikasi sing asale saka owah-owahan sirkuit bantuan. Kalebu kebutuhan kekuwatan, sumber daya lan pangguna daya liyane, kanthi saiki bisa digunakake 5000A, cocog kanggo milih transformasi distribusi 2500kVa lan ing ngisor iki. Kabinet kompensasi capacitor dirancang kanggo nyukupi kebutuhan tenaga lan nggunakake kanggo nambah faktor tenaga, lan lemari reaktor dirancang kanggo nimbang kabutuhan investasi.

Rencana sirkuit bantu

  Ana 120 rencana sirkuit bantu ing Atlus Bantu BCS GCS. Rencana sirkuit bantu Bagean Operasi DC utamane digunakake kanggo tanduran low-voltage (stasiun) sistem tanduran tenaga kerja. Iki cocog kanggo sistem tanduran tanduran sing kurang voltase 200mw lan ing ngisor iki lan 300mW lan unit ndhuwur, mode kontrol umum Garis (siyaga lan feeder daya lan feeder motor.

  Rencana bantu saka operasi AC utamane kanggo sistem substasi renda ing pabrik, tambang, perusahaan lan bangunan dhuwur. Ana 6 kombinasi sing cocog kanggo kontrol operasi daya pasokan dual. Ora ana Operasi Elektrik Elektronik Interlock otomatis, mulihake dhewe lan sirkuit kontrol liyane, sing bisa digunakake langsung ing desain teknik.

  Pasokan listrik DC yaiku DC 220V utawa 110v, lan sumber daya ngontrol AC yaiku AC 380V utawa 220V. Kabinet lengkap sing kalebu unit laci. Penyedia listrik 220V sing asale saka sumber daya kontrol umum sing digunakake dening transformer kontrol darmabakti ing kabinet iki. Penyediaan daya kontrol umum nggunakake transformer kontrol sing durung rampung, lan sumber daya 24v dilindhungi undhang-undhang nalika lampu sinyal saiki.

  Lokasi instalasi saka meter watt jam meter, cara introduksi sinyal voltase lan instalasi liyane lan panggunaan sing rinci babagan "instruksi persiapan diagrams.

Busbar utama

Kanggo nambah stabilitas termal dinamis ing busbar lan nambah suhu ing permukaan kontak, kabeh piranti nggunakake tembaga GYMY-T2 Series Hard Copper Copper Bus Series. Busbars tembaga sing cemlorot kebak timah timah, lan busbars tembaga sing dilapis kanthi lengkap uga bisa digunakake. Busbar horisontal lan busbar vertikal diinstal ing ruangan ngisolasi busbar ing kabinet masing-masing. Busbar grounding netral nggunakake garis tembaga sing angel. Kawat grounding netral horisontal (pen) utawa grounding + kawat netral (pe + n) disambungake.

Saklar utama

Kanggo garis pasokan tenaga lan mateni feeder saka 630 lan ndhuwur, seri DW45 utamane dipilih, lan seri DW48, seri AE, seri AE, 3We utawa seri aku uga bisa dipilih. Yen perlu, seri m utawa F sing diimpor bisa uga dipilih.

Kanggo feeder lan kontrol motor ing ngisor 630, Wang, pilih pilihan seri TG lan seri CM1. Series NM, Seri CDM, TG30 seri lan switch cilik sing wis cetakan liyane.

Kanggo nambah stabilitas dinamis sirkuit utama, GCS seri Seri GCS sing gabungan lan dhukungan insulasi dirancang. Iki digawe saka bahan bantal sintetik sing bermektian kanthi geni kanthi kekuwatan insulasi sing dhuwur, kinerja sing apik banget lan struktur unik.

Supaya bisa nyuda kenaikan suhu partisi, plug ins lan kepala kabel saka unit fungsional, adaptor khusus lemari GCS dirancang. Adaptor duwe kapasitas gedhe lan kenaikan suhu sing kurang.

Yen departemen desain milih komponen listrik anyar kanthi kinerja sing luwih apik lan teknologi sing luwih maju miturut kabutuhan pangguna, lemari pangguna GCS duwe versatilit ing manufaktur lan ora bakal nyebabake masalah kanggo nggawe komponen listrik sing dianyari.

Pilihan Komponen Elektronik

Kabinet GCS utamane nggunakake komponen listrik kanthi teknologi canggih, kinerja sing dhuwur lan indikator stabilitas, lan nggunakake teknologi sing diimpor sing bisa diasilake massa ing China.
