Intine sistem daya voltase dhuwur - sirkuit sirkuit SF6

Ringkesan

SF6 Circuit Breaker minangka switchgear dhuwur voltase sing nggunakake gas walirang hexafluoride (sf6) minangka busur busur lan nandur medium. Iki dikenal minangka inti saka kothak listrik voltase tinggi. Kanthi kemampuan mbatalake Arc sing unik lan efisiensi stabil, umume digunakake ing macem-macem sistem tenaga lan jaringan transmisi lan jaringan transistrisi. Iki minangka peralatan utama kanggo njamin operasi aman saka kothak listrik. Utamane dipérang dadi voltase dhuwur saka 72.5kv lan ing ndhuwur lan medium voltase 3.6KV ~ 72.5kv. Fungsi inti saka sirkuit SF6 yaiku ngilangi kesalahan saiki lan nglindhungi peralatan Grid Daya saka sirkuit sort utawa kerusakan kakehan.

一. Apa sing dadi circuit SF6?

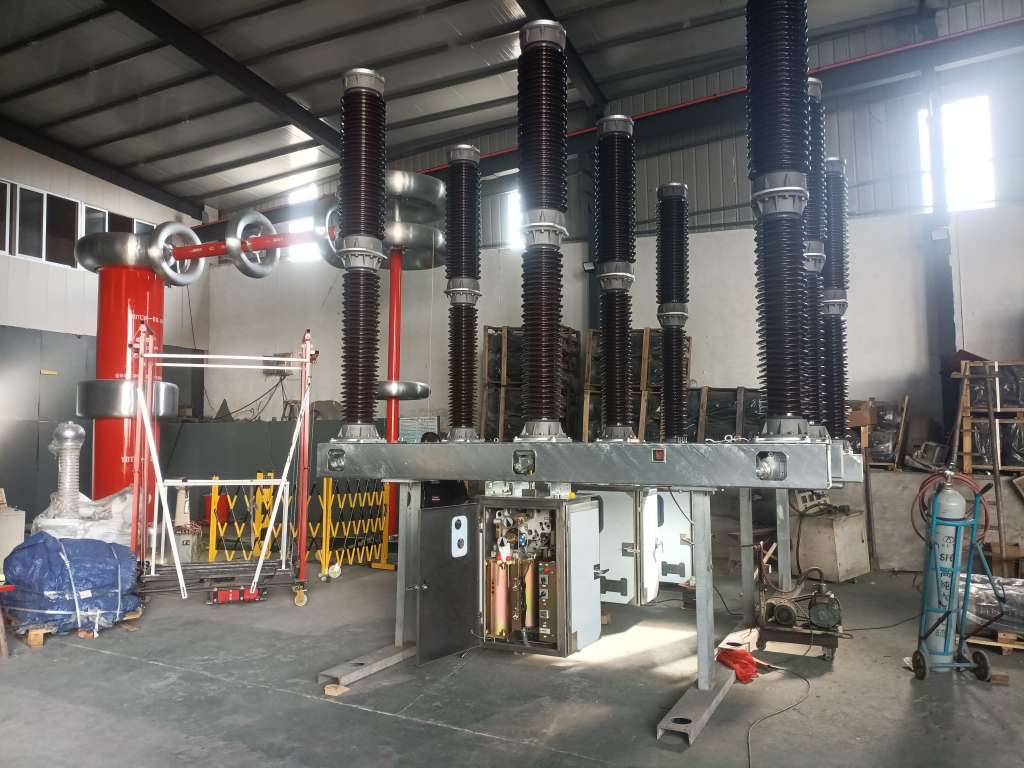

SF6 Circuit Breaker minangka switchgear dhuwur voltase sing nggunakake gas walirang hexafluoride (sf6) minangka medium sing nyurung lan arc. Digunakake utamane kanggo ngilangi arus fault ing sirkuit (kayata sirkuit cendhak utawa kakehan) kanggo nyegah karusakan kanggo peralatan kothak listrik. Range voltase operasi kalebu 3.6KV nganti 800kv lan digunakake kanthi akeh voltase, sistem tinggi dhuwur lan dhuwur banget lan voltase voltase.

二. Kepiye cara pemutus sirkuit SF6?

1. Prinsip: Peranan gas SF6

Insulating medium: Kekuwatan penebat saka Gas SF6 yaiku 2 nganti 3 kali saka udhara, sing bisa ngisolasi bagean langsung ing kahanan voltase sing dhuwur.

Sedheng Arc Shightinging: Molekul SF6 duwe elektronegativitas sing kuwat lan bisa nyerep energi busur kanthi cepet kanggo nggayuh extingluish busur Microsecond.

Stabilitas: Sawise bosok kanthi suhu sing dhuwur saka busur, 99% gas SF6 bisa cepet-cepet tanpa polutan sisa.

2 .. proses kabeh ekspresif busur

KONTAK pisah: Fault saiki micu pemicu sirkuit breaker kanggo operasi, lan kontak cepet dipisah lan ARC digawe.

Kompresi gas: Mekanisme operasi nyopir piston kanggo compress gas SF6, mbentuk pesawat udara sing dhuwur, mbentuk airflow sing kacepetan dhuwur, mbentuk airflow dhuwur kanthi cepet kanggo nyuda jurusan ionisasi.

Penyerapan energi: Molokul SF6 Jupuk elektron gratis, nyuda busur kasebut kanthi terus, cepet-cepet mateni busur, lan entuk sambungan saiki.

Pamulihan insulasi: Sawise busur kasebut dipateni, gas SF6 langsung mulihake kekuatan jampel kanggo nyegah busur kasebut rampung.

三. Struktur inti lan komponen sirkuit SF6

1. Ruangan Explinguishing Arc

Bahan: Keramik tahan keramik kanthi suhu utawa epoksi.

Desain: Jinis gas kompres (tekanan siji lan tekanan dobel) utawa struktur eksparingi energi dhewe, cocog kanggo level sing beda.

2. Sistem gas

Kamar gas: rongga sing disegel karo gas SF6 (dirating meksa) 0,4 ~ 0.6MPA).

Ngawasi tekanan: Kapadhetan relay ngawasi tekanan gas kanthi wektu nyata lan micu lockout utawa alarm alarm.

3. Mekanisme Operating

Mekanisme panyimpenan energi musim semi: ekonomi lan dipercaya, cocog kanggo sistem voltase medium.

Mekanisme hidraulik / pneumatik: torsi output gedhe, digunakake kanggo voltase dhuwur lan pemutus sirkuit gedhe gedhe.

Mekanisme listrik sing cerdas: Sensor Integrasi, Ndhukung Remot lan Ngontrol Penutupan.

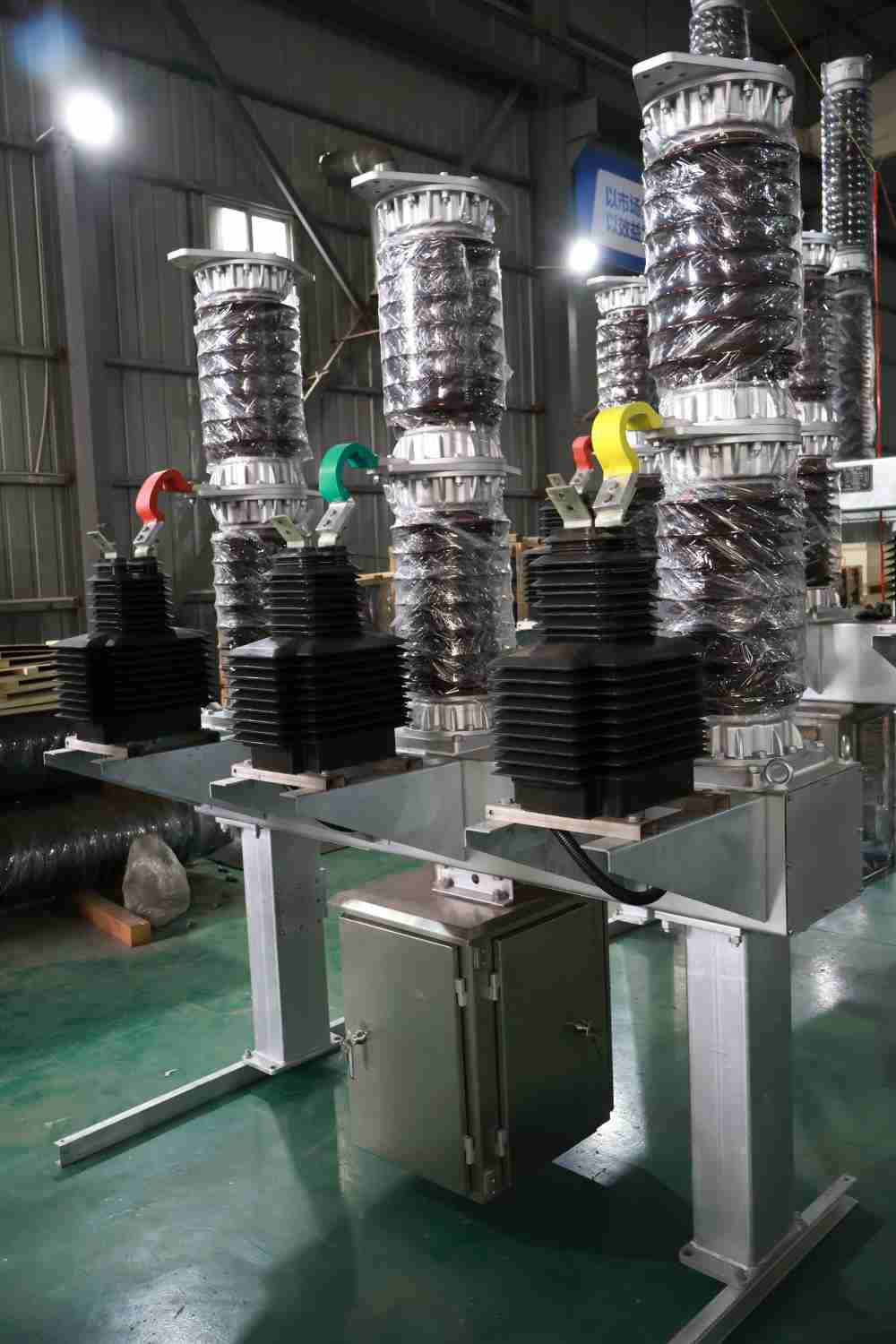

4. Struktur Dhukungan Penebat

Jenis kolom porselin: desain standar, kemampuan anti-polusi sing kuwat.

Jinis Insulator Komponen: Jaket Karet Silikon nyuda bobote-bukti jeblugan-bukti.

四. Keuntungan saka sirkuit SF6

1. Kapasitas super sing kuwat: bisa ngilangi sirkuit saiki nganti 80ka, luar biasa sirkuit circuit.

2. Super Mekanikal Urip: Urip mekanik nganti 10,000 operasi, lan bisa ketemu 2.000 kapasitas bejat, siklus gratis sing dioperekake nganti 20 taun.

3. Desain kompak: Insulasi Tinggi SF6 nggawe peralatan volume 40% luwih cilik tinimbang breaker sirkuit udara, ngirit ruang substasi.

4. Adaptasi Super kuat: Struktur sing disegel kanthi lengkap, bisa ngoperasikake kanthi stabil ing -30 ° C nganti + 40 ° C, asor sing dhuwur utawa lingkungan bledug. Siklus bebas pangopènan nganti 20 taun.

五. Inovasi teknologi mbesuk saka sirkuit sf6

1. Alternatif SF6

Gas campuran: SF6 / N₂ utawa SF6 / CF4 Gas Campuran, Ngurangi Konsumsi SF6 lan GWP kanthi 30% ~ 50%.

2 .. alternatif gratis sf6:

Circuit Sirkuit Udara: Komersial ing lapangan voltase medium (≤40.5kv), gwp = 0.

Sirkuit sirkuit sirkuit + gas ramah lingkungan: Ing pembangunan ing lapangan voltase dhuwur (kayata gas C5-FK).

3 .. Teknologi pemulihan lan regenerasi

Piranti pemulihan SF6: Gas kanthi kemurnian ≥99.9% bisa didaur ulang kanggo nyuda biaya operasi lan pangopènan.

Perawatan Decomposition: Tingkatan suhu ARC utawa plasma dhuwur dekompos SF6 dadi belerang lan fluorida.

4. Nganyarke cerdas

Sistem Pemantauan Kondhisi: Sensor sing dibangun ing monoritas gas, nyandhang kontak, geter mekanik, lan pangopènan ramalan.

六. Skenario aplikasi saka sirkuit SF6

Jaringan transmisi dhuwur-voltase: Digunakake ing substasi 500KV lan ndhuwur kanggo nglindhungi transformer lan garis transmisi.

Urban Power Grid: Integrasi ing GIS (Gas Insulated SWITHGEAR), cocog kanggo Pembatuan kutha kanthi papan sing winates.

Stasiun Tenaga Energi Anyar: Stasiun Booster kanggo tanduran tenaga lan stasiun potovoltaic, tahan operasi wiwitan sing mandheg.

Sistem Daya Perindustrian: Perlindhungan Line mlebu kanggo akeh saiki kayata tanduran baja lan tanduran kimia.

Kesimpulan

SF6 Circuit Breakers minangka piranti perlindungan inti saka sistem daya listrik voltase tinggi saiki amarga kapasitas bejat sing efisien. Ing mangsa ngarep, industri kasebut nyepetake transisi teknologi sing ramah lingkungan. Kanthi pangembangan teknologi, luwih aman lan luwih resik lan luwih resik bakal muncul.Lugao Power Co, LtdBakal gabungke kinerja kanthi performa lingkungan lan aktif ngrampungake inovasi kanggo nemoni tantangan lan kesempatan transformasi energi. Pilih Lugao kanggo entuk solusi breaker sirkuit SF6 sing disesuaikan kanggo nyedhiyakake perlindungan sing efisien, dipercaya lan lestari kanggo sistem listrik!
